4.1 Описание работы грп

Газорегуляторными пунктами (установками) называется комплекс технологического оборудования и устройств, предназначенный для понижения входного давления газа до заданного уровня и поддержания его на выходе постоянным. В зависимости от размещения оборудования газорегуляторные пункты подразделяются на несколько типов:

- газорегуляторный пункт шкафной (ГРПШ) — оборудование размещается в шкафу из несгораемых материалов;

- газорегуляторная установка (ГРУ) — оборудование смонтировано на раме и размещается в помещении, в котором расположена газоиспользующая установка, или в помещении, соединенном с ним открытым проемом;

- пункт газорегуляторный блочный (ПГБ) — оборудование смонтировано в одном или нескольких зданиях контейнерного типа;

- стационарный газорегуляторный пункт (ГРП) — оборудование размещается в специально для этого предназначенных зданиях, помещениях или на открытых площадках. Принципиальное отличие ГРП от ГРПШ, ГРУ и ПГБ состоит в том, что ГРП (в отличие от последних) не является типовым изделием полной заводской готовности.

Газ через входной газопровод поступает на фильтр, где очищается от механических примесей, и через предохранительно запорный клапан подается в регулятор давления, где давление газа снижается и поддерживается постоянным, независимо от расхода. В случае повышения давления газа после регулятора выше допустимых значений, например в результате сбоя работы регулятора давления газа – срабатывает предохранительно-сбросной клапан – ПСК или гидрозатвор (ГЗ) , в результате чего излишки давления газа сбрасываются в атмосферу. Если давление газа продолжает возрастать и сброс газа через ПСК достаточного эффекта не дал, срабатывает предохранительно-запорный клапан и доступ газа потребителю через эту линию редуцирования прекращается. Для того, чтобы обеспечить безаварийную подачу газа потребителю, даже в случае выхода из строя регулятора давления ГРП закольцовывают по выходному давлению, либо устанавливают в ГРП дополнительную линию редуцирования (ниже еще вернемся к этому вопросу).

Стоит отметить, что в схеме ГРП (без резервной линии редуцирования) предусматривается байпасная линия, которая позволяет подавать газ и осуществлять ручное регулирование выходного давления газа на время ремонта оборудования или проведения технического обслуживания ГРП. На входе и выходе из ГРП установлены манометры. На входе в ГРП промышленного назначения либо в узлах учета газа замеряется температура газа с помощью термометра. Для централизованного замера расхода газа устанавливается измерительное устройство – газовый счетчик промышленного назначения.

Для снижения давления газа в ГРП применяются регуляторы давления прямого и непрямого действия. В регуляторах прямого действия конечный импульс давления воздействует на мембрану, которая через рычажное устройство связано с дроссельным органом. При уменьшении выходного давления степень открытия дроссельного органа увеличивается, при увеличении – уменьшается. В результате выходное давление газа поддерживается постоянным.

Для приведения в действие регуляторов давления непрямого действия источником энергии служит сжатый воздух и газ давлением 200-1000кПа. Применяются регуляторы давления непрямого действия при входном давлении более 1,2МПа и выходном более 0,6МПа. Также в последнее время все чаще применяют комбинированные регуляторы давления, представляющие из себя предохранительно-запорный клапан и регулятор давления в одном корпусе.

Для контроля за входным и выходным давлением, температурой в помещениях, открытием дверей – современные ГРП могут быть оборудованы системой телеметрии.

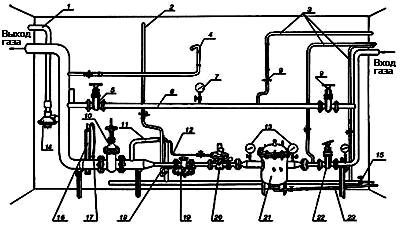

Рассмотрим устройство ГРП с байпасной линией 6 (рисунок 3).

1, 3 — сбросные свечи; 2 — настроечная свеча; 4 — газопровод газоснабжения котла для обогрева помещения ГРП; 5, 9, 10, 22 — задвижки; 6 — байпас; 7, 13 — пружинные манометры; 8, 15 — краны пробковые; 11 — импульсная трука; 12 — импульсная трубка для ПЗК; 14 — предохранительный сбросной клапан; 16 — U-образный жидкостный манометр; 17 — кран пробковый на манометр; 18 — импульсный газопровод на регулятор; 19 — регулятор давления газа; 20 — предохранительный запорный клапан; 21 — фильтр газовый; 23 — газопровод от фильтра для слива конденсата

Рисунок 3 - Стационарный газорегуляторный пункт (ГРП)

Байпасная линия 6 служит для ручного регулирования давления газа на период ремонта (замены) оборудования на основной линии и состоит из трубопровода с двумя отключающими устройствами 5, 9 (задвижками), оборудованного манометром 7 для измерения давления. Основная линия состоит из следующего последовательно соединенного трубопроводами оборудования: входного отключающего устройства 22; фильтра газового 21, очищающего газ от механических примесей и оборудованного манометрами 13 для измерения перепада давления (по показаниям манометров 13 судят о степени загрязненности фильтра 21); предохранительного запорного клапана 20, перекрывающего трубопровод в случае выхода из заданных пределов давления после регулятора 19 (контролируемого через импульсную трубку 12); регулятора давления газа 19, понижающего давление до требуемого; выходного отключающего устройства 10; предохранительного сбросного клапана 14, стравливающего газ в атмосферу в случае кратковременного повышения давления сверх установленного. Для настройки ПСК 14 перед ним должно устанавливаться запорное устройство, которое на рисунке не показано.
