Характеристика источников загрязнения атмосферы
Вариант-1 Вариант-2
- Хим. предприятие 1. Предприятие по производству
( Р= 3000 тыс. т/год ) целлюлозы и полуцеллюлозы
2. Предприятие по производству ( Р= 400 тыс. т/год )
целлюлозы и полуцеллюлозы 2. Хим. предприятие
( Р= 700 тыс. т/год ) ( Р= 4700 тыс. т/год )
Вариант-3 Вариант-4
- Цементный завод 1. Цементный завод
(Р= 4000 тыс. т/год ) ( Р= 2000 тыс. т/год )
2. Хим. предприятие 2. Хим. предприятие
(Р= 2800 тыс. т/год ) ( Р= 4100 тыс. т/год )
В настоящей работе необходимо выбрать число и тип тарельчатых изоляторов поддерживающих гирлянд ВЛ.
Для ВЛ 500 кВ применить гирлянду изоляторов с двумя параллельными ветвями на механическую нагрузку не ниже 320 кН, при этом следует иметь в виду, что механическая нагрузка гирлянды с параллельными ветвями увеличивается по сравнению с одинарной в n раз, где n – число ветвей.
Для ВЛ 35 кВ применить гирлянду изоляторов с одной электрической ветвью на механическую нагрузку 70 кН.
Результаты выбора оформить в виде табл.14
Таблица 14
Выбор изоляции ВЛ
| № участка | СЗ участка | Э, см/кВ | Тип изолятора | Lи, см | k | L, см | m |
| 1 | 4 |
 |
 |
 |
 |
 |
 |
| 2 | 3 |
 |
 |
 |
 |
 |
 |
| 3 | 2 |
 |
 |
 |
 |
 |
 |
| 4 | 1 |
 |
 |
 |
 |
 |
 |
Пример выполнения расчетно-графической работы
Исходные данные:
Повторяемость направлений ветра представлена в табл.15
Таблица 15
Повторяемость направлений ветра
| С | СВ | В | ЮВ | Ю | ЮЗ | З | СЗ |
| 20 | 10 | 7 | 5 | 15 | 6 | 18 | 19 |

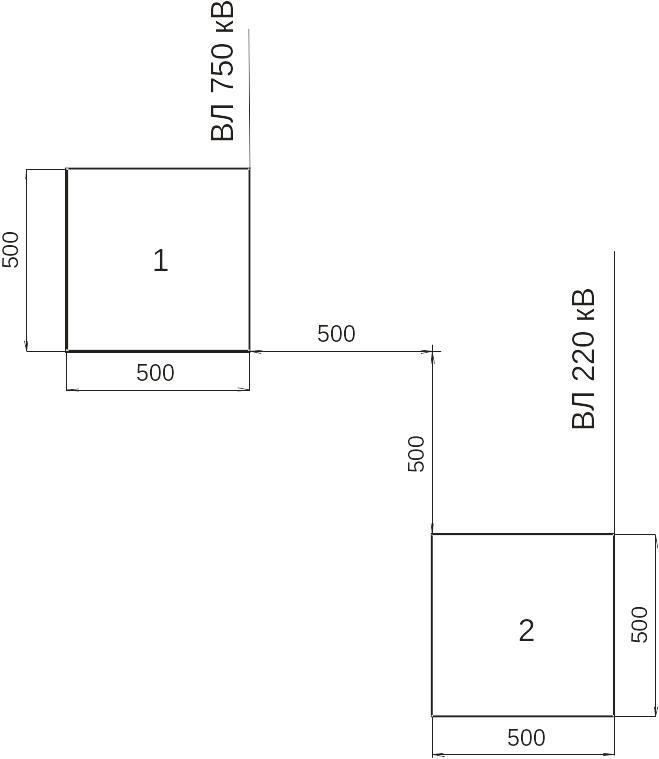

Взаиморасположение предприятий и электроустановок представлено на рис.2

Рис.2. Взаиморасположение предприятий и электроустановок
Характеристики предприятий
Первое предприятие – нефтехимический завод. Объем выпускаемой продукции равен 12000 тыс. тонн в год.
Второе предприятие – завод по производству цемента. Объем выпускаемой продукции 2000 тонн в год.
К предприятию 1 подходит ВЛ 750 кВ, а к предприятию 2 – ВЛ 220 кВ. Для ВЛ 750 кВ принять гирлянду изоляторов с одной электрической ветвью на механическую нагрузку не ниже 200 кН, а для ВЛ 220 кВ – гирлянду изоляторов с одной электрической цепью на механическую нагрузку не ниже 70 кН.
1)Для нефтехимических заводов с объемом продукции 10000-15000 тонн в год имеем:
Таблица 16
| Степень загрязнения при расстоянии от источника загрязнения, м | |||||
| До 500 | 500 – 1000 | 1000 – 1500 | 1500 – 2000 | 2000 – 3000 | От 3000 |
| 4 | 3 | 3 | 2 | 1 | 1 |
2)Для цементных заводов с объемом продукции 1500-2000 тонн в год имеем:
Таблица 17
| Степень загрязнения при расстоянии от источника загрязнения, м | ||||||
| До 250 | 250 – 500 | 500 – 1000 | 1000 – 1500 | 1500 – 2000 | 2000 – 3000 | От 3000 |
| 3 | 3 | 3 | 2 | 1 | 1 | 1 |
Границы зон с данной СЗ следует скорректировать с учетом розы ветров по формуле:
,
где S – расстояние от границы источника загрязнения до границы района с данной
СЗ, скорректированное с учётом розы ветров, м;
S0 – нормированное расстояние от границы источника загрязнения до границы
района с данной СЗ при круговой розе ветров, м;
W – среднегодовая повторяемость ветров рассматриваемого румба, %;
W0 – повторяемость ветров одного румба при круговой розе ветров, %.
При восьмирумбовой розе ветров W0 = 100/8 = 12,5%.
Значения S / S0 должны ограничиваться пределами 0,5 S / S0 2.
Результаты вычислений занесем в табл.18-19
Таблица 18
