Основные геометрические параметры подвесных тарельчатых изоляторов для воздушных линий свыше 1000 в
№ |
Тип изолятора |
Материал изолятора |
Особенности конструкции |
Диаметр D, см |
Длина пути утечки Lи , см, не менее |
1 |
ПС70-Д |
Стекло |
Ребристая нижняя поверхность |
25,5 |
29 |
2 |
ПС120-А |
Стекло |
Ребристая нижняя поверхность |
26 |
33 |
3 |
ПС160-Б |
Стекло |
Ребристая нижняя поверхность |
28 |
39 |
4 |
ПС210-Б |
Стекло |
Ребристая нижняя поверхность |
32 |
38,5 |
5 |
ПС160 |
Стекло |
Гладкий конусный |
40 |
41 |
6 |
ПС300 |
Стекло |
Гладкий конусный |
43 |
44 |
7 |
ПС400 |
Стекло |
Гладкий конусный |
47 |
45,5 |
8 |
ПФ70-В |
Фарфор |
Ребристая нижняя поверхность |
27 |
28 |
9 |
ПФ160-А |
Фарфор |
Ребристая нижняя поверхность |
28 |
38,5 |
10 |
ПФ200-А |
Фарфор |
Ребристая нижняя поверхность |
35 |
42 |
12 |
ПСГ70-А |
Стекло |
Двукрылый |
27 |
40 |
13 |
ПСГ120-А |
Стекло |
Выступающее ребро на нижней поверхности |
30 |
42,5 |
14 |
ПФГ70-Б |
Фарфор |
Выступающее ребро на нижней поверхности |
27 |
37,5 |
Примечание. В обозначении типа изолятора, число – выдерживаемая механическая нагрузка на растягивание в кН.
Задание на выполнение расчетно-графической работы №1
Вариант задания на выполнение РГР задается преподавателем в виде трехзначного числа, где первые две цифры задают вариант повторяемости направлений ветра, а последняя цифра – вариант взаиморасположения источников загрязнения атмосферы и электроустановок.
Повторяемость направлений ветра представлена в табл.13
Таблица 13
Повторяемость направлений ветра
№ варианта |
С |
СВ |
В |
ЮВ |
Ю |
ЮЗ |
З |
СЗ |
1 |
24 |
11 |
8 |
13 |
20 |
7 |
9 |
8 |
2 |
8 |
32 |
16 |
9 |
14 |
11 |
6 |
4 |
3 |
10 |
8 |
25 |
13 |
7 |
15 |
8 |
14 |
4 |
9 |
15 |
13 |
27 |
8 |
8 |
13 |
7 |
5 |
13 |
8 |
15 |
11 |
21 |
12 |
9 |
11 |
6 |
8 |
12 |
6 |
9 |
16 |
27 |
14 |
8 |
7 |
9 |
14 |
7 |
15 |
8 |
11 |
22 |
14 |
8 |
7 |
16 |
9 |
12 |
6 |
7 |
12 |
31 |
9 |
28 |
13 |
12 |
7 |
14 |
9 |
7 |
10 |
10 |
17 |
29 |
8 |
12 |
7 |
11 |
10 |
6 |
11 |
6 |
15 |
23 |
16 |
12 |
9 |
12 |
7 |
12 |
9 |
8 |
15 |
28 |
8 |
17 |
9 |
6 |
13 |
12 |
9 |
11 |
8 |
21 |
13 |
7 |
19 |
14 |
8 |
23 |
14 |
10 |
11 |
17 |
9 |
8 |
15 |
13 |
10 |
7 |
9 |
8 |
20 |
21 |
12 |

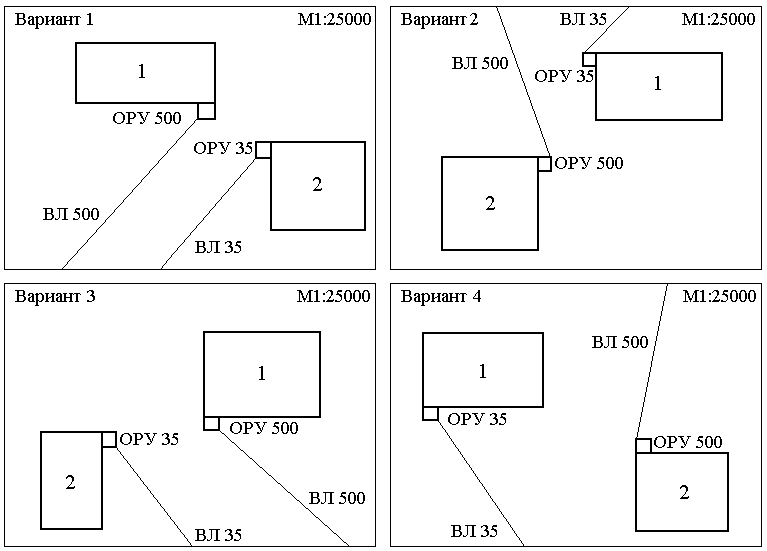

Взаиморасположение источников загрязнения атмосферы и электроустановок представлено на рис.1
Рис.1. Взаиморасположение источников загрязнения атмосферы и электроустановок
