Техническая характеристика механизма
Наименование показателя |
Марка бульдозера |
ДЗ-18 (Д-493А) |
|
Тип отвала |
Поворотный |
Длина отвала, м |
3,97 |
Высота отвала, м |
1 |
Управление |
Гидравлическое |
Мощность, кВт (л.с.) |
79 (108) |
Марка трактора |
Т-100 |
Масса бульдозерного оборудования, т |
1,86 |
2.2. Подсчет объемов земляных работ при отрывке котлована
Длина и ширина котлована по низу

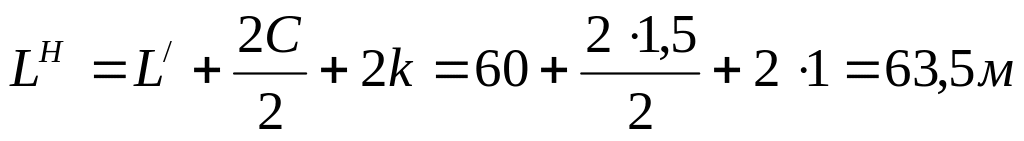

Длина котлована по низу определяется по формуле:
Ширина котлована по низу определяется по формуле:
где L′ (B′) – длина (ширина) здания по осям;
С – ширина подошвы фундамента (С=1,5м);
k – запас для возможности монтажа и бетонирования фундамента (принимаем k=1м).
Длина и ширина котлована по верху
Длина котлована по верху определяется по формуле:
Ширина котлована по верху определяется по формуле:
где m – модуль откоса грунта, для суглинка m=1,0 (см. прил. 2).
Площадь котлована по низу и по верху
Площадь котлована по низу определяется по формуле:
Площадь котлована по верху определяется по формуле:
Средняя площадь котлована
Общий объем грунта
Объем ручной подчистки дна котлована
,
где
–
высота подчистки дна котлована (
)
Объем механизированной разработки грунта
Объем грунта, вытесняемый сооружением
Объем грунта обратной засыпки
,
где kо.р.
– коэффициент остаточного разрыхления
грунта, для суглинка kо.р.
= 1,03
1,04
(см. прил. 3)
2.3. Выбор машин и механизмов для отрывки котлована
2.3.1. Определение требуемых параметров средств механизации для устройства котлована
- Требуемая глубина копания – 1,5 м.
- Требуемая высота выгрузки в транспорт – 2,5 м.
2.3.2. Выбор машин для отрывки котлована по техническим характеристикам
Выбор конкретных марок машин осуствляется с учетом требуемых параметров. Техническая характеристика экскаваторов приведена в ЕНиРе – параграф Е2-1-11. Марка автосамосвала принимается согласно приложения 4.
Принимаем 2 варианта механизации.
1 вариант:
Экскаватор, оборудованный обратной лопатой с механическим приводом марки ЭО-3311 емкостью ковша 0,35 м3.
Технические характеристики:
Наибольший радиус резания – 10,1 м.
Наибольший радиус выгрузки – 8,3 м.
Наибольшая высота выгрузки – 6,3 м.
Глубина резания при боковом проходе – 4,2 м.
Глубина резания при осевом проходе – 7,0 м.
В комплекте с ЭО-3311 может работать автосамосвал марки ЗИЛ-555 грузоподъемностью 4,5 тонн.
2 вариант:
Экскаватор оборудованный обратной лопатой с гидравлическим приводом ЭО-4121 емкостью ковша 0,65 м3.
Технические характеристики:
Наибольший радиус резания – 10,2 м.
Наибольшая глубина копания – 5,6 м.
Высота выгрузки в транспорт – 5,5 м.
В комплекте с экскаватором ЭО-4121 может работать автосамосвал марки КамаЗ-5510 грузоподъемностью 7 тонн.
2.3.3. Расчет необходимого количества транспортных средств для обслуживания экскаваторов

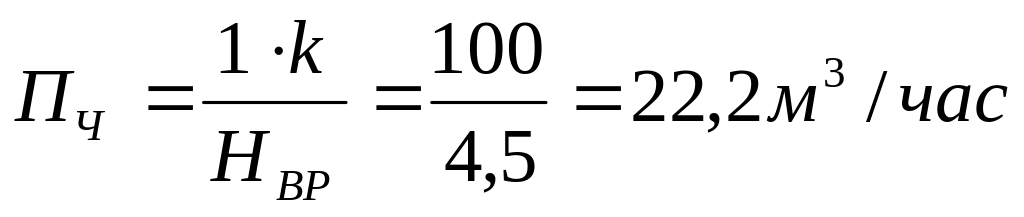

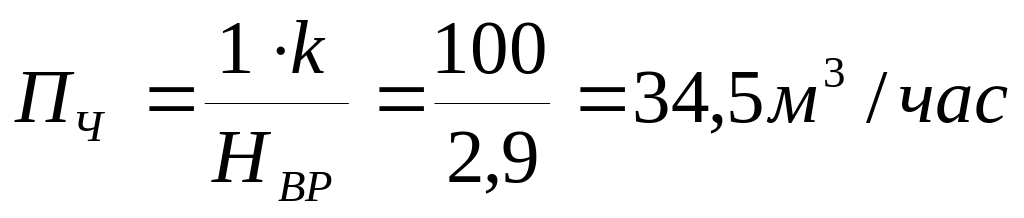

Часовая производительность экскаватора равна:
1 вариант:
2 вариант:
Время погрузки транспортной единицы:
1 вариант:
,

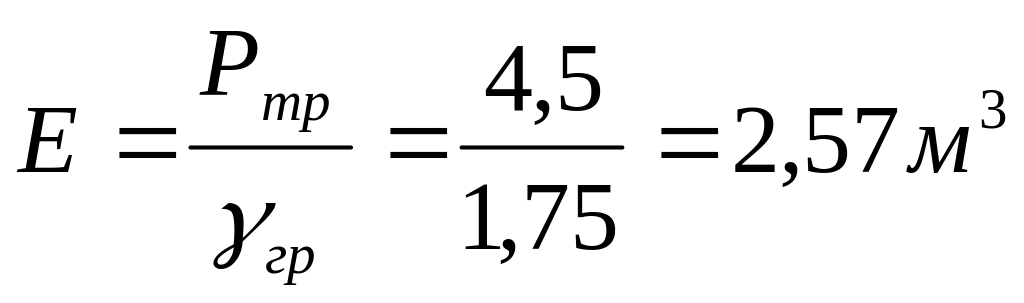

где Е – объем нагружаемого грунта:
,
где Ртр – грузоподъемность транспортной единицы (для автосамосвала марки ЗИЛ-555 равна 4,5 тонн);
γгр – объемный вес грунта;
ПЧ – часовая производительность экскаватора.

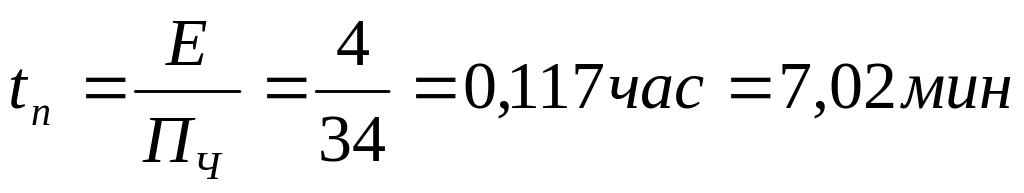

2 вариант:
,

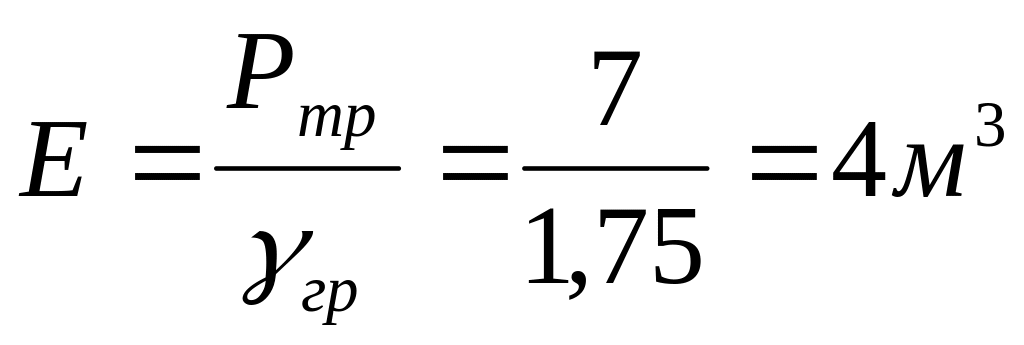

где Е – объем нагружаемого грунта:
,
где Ртр – грузоподъемность транспортной единицы (для автосамосвала марки КамаЗ-5510 равна 7 тонн).

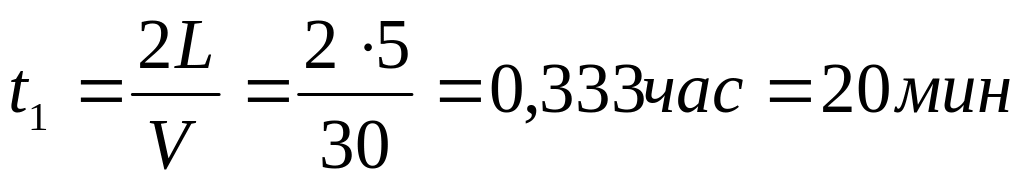

Определение времени нахождения транспортной единицы при перемещении в оба конца:
,
где L – расстояние до места выгрузки (5 км)
V – скорость движения транспорта (30 км/час – по дороге с твердым покрытием)
Определение длительности одного цикла
1 вариант:
,
где t2 – время выгрузки (0,03 часа = 2 мин.)
2 вариант:

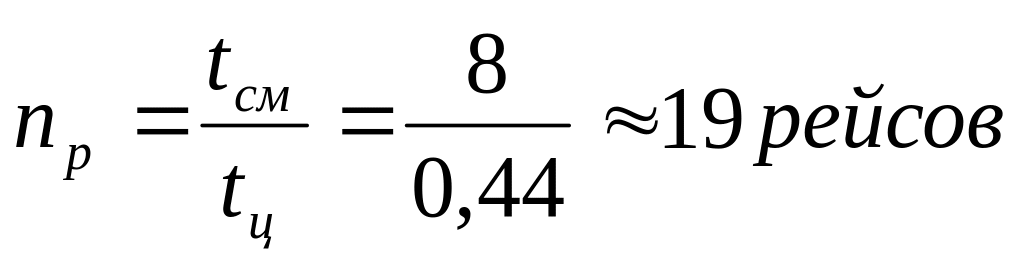

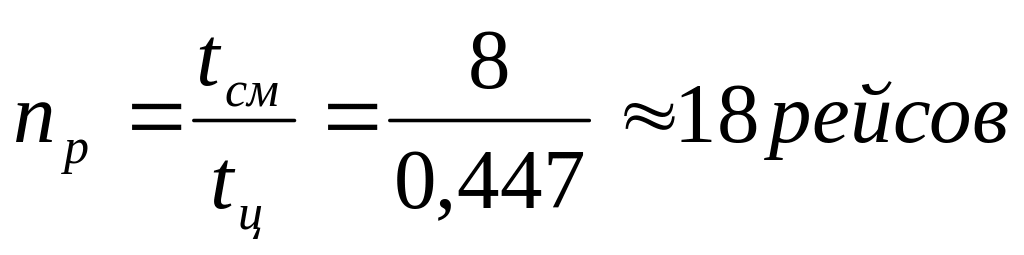

Количество рейсов автосамосвала в смену
1 вариант:
,
где tсм – длительность смены (8 часов = 480 мин.)
2 вариант:

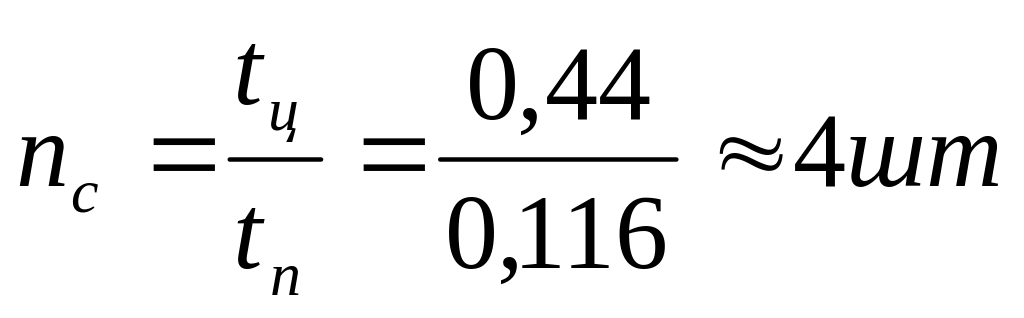

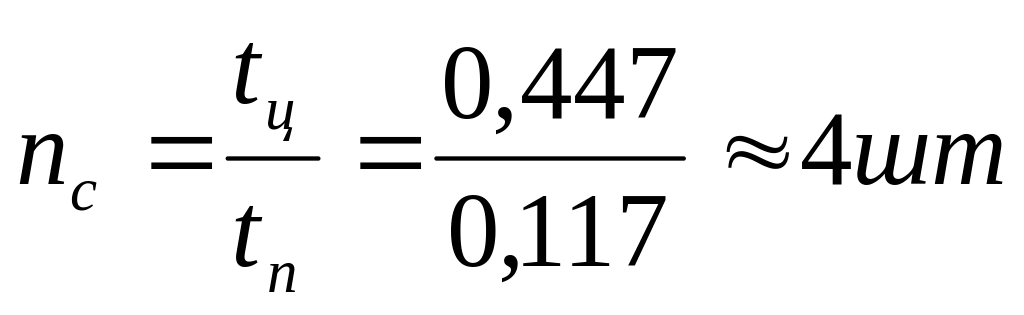

Количество самосвалов для обслуживания экскаватора
1 вариант:
2 вариант:
