2.4. Энергоресурсосберегающие технологии формирования дифференцированного микроклимата для различных видов животных
Энергосберегающая технология приготовления приточного воздуха. Приток воздуха осуществляется методом затопления зоны обитания животных. Для подачи приточного воздуха в зону обитания животных используются аппараты типа ЭВУ. Высота зоны притока в аппаратах ЭВУ определяется назначением и способом содержания животных в помещении. На рис. 2 показан пример организации воздухообмена в птичнике при содержании кур-несушек в трехъярусных клетках 1. По приточному воздуховоду 2 наружный воздух подается к аппаратам ЭВУ (позиция 3). Вытяжка загазованного отепленного воздуха в теплый период года осуществляется через вентиляционные шахты 4 сооружаемые в крыше животноводческого помещения у конька крыши. По сечению шахты 4 установлен воздушный клапан 5, который закрывается зимой. От работы вытяжного вентилятора (на рис. 2 не показан) в зимнем режиме загазованный отепленный воздух забирается по воздухопроводу и поступает в теплоизвлекающий теплообменник установки утилизации (на рис. 2 нс показана).

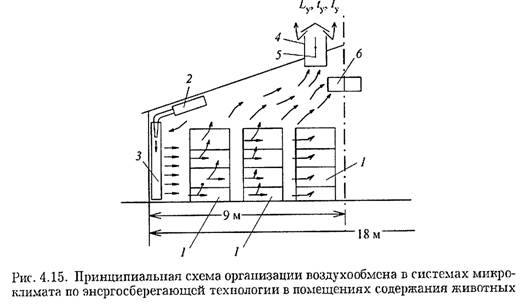

Рис. 2. Принципиальная схема организации воздухообмена в системах микроклимата по энергосберегающей технологии в помещениях содержания животных
В установке утилизации приточный наружный воздух нагревается извлекаемой теплотой вытяжного воздуха. Установку утилизации следует проектировать по схеме с циркуляцией промежуточного теплоносителя-антифриза. Как правило, в расчетных условиях холодного периода года нагрев приточного наружного воздуха в теплоотдающем теплообменнике установки утилизации недостаточен для подачи в зону обитания животных. Для повышения температуры зимой используется режим эжекции внутреннего воздуха в аппаратах ЭВУ. Сопловая панель в аппаратах ЭВУ устанавливается в положение перекрытия патрубка поступления наружного приточного воздуха, который будет поступать в аппарат ЭВУ через сопла. Благодаря этому через верхнюю часть аппарата ЭВУ обеспечивается эжекция внутреннего воздуха. Образовавшаяся смесь с температурой 50С поступает в зону обитания птиц по всей высоте клеток.
В теплый период года сопла в аппаратах ЭВУ сдвигаются к фасадному сечению. Благодаря снижению аэродинамического сопротивления аппаратов ЭВУ производительность но приточному наружному воздуху увеличивается при том же потреблении электроэнергии электродвигателем приточного вентилятора.
В теплый период года к лоткам аппаратов ЭВУ подается водопроводная вода которая увлажняет гигроскопичный материал в фасадном сечении. Приточный наружный воздух в количестве 2500 м3/ч проходит через влажный материал и поступает в помещение птичника по всей высоте клеток. От птицы в клетках выделяется тепло, влага и вредные газы, которые поднимаются под крышу и удаляются через шахты 4, в которых летом открыты клапаны 5. Коэффициент воздухообмена для схемы по рис. 2 равен Kч=2,42. Это позволяет вычислять параметры вытяжного воздуха.
В предлагаемой системе микроклимата по схеме на рис. 2 нет затрат тепла на нагрев приточного наружного воздуха. По аналогичной схеме воздухообмена, как на рис. 2. и одинаковой технологии приготовления и организации воздухообмена рекомендуется проектировать энергосберегающие системы микроклимата для помещений содержания коров, свиней и др. животных. Высота аппаратов ЭВУ должна отвечать высоте зоны обитания животных.
