Исходные данные Место строительства г. Чита

Шаг несущих конструкций 3м.

Расчетный пролет рамы 24м.

Высота рам 7м

Длина здания 84м.

Материал обшивок панелей Асбестоцемент

Средний слой панели пенопласт ПСБ-с(

Индивидуальное задание:

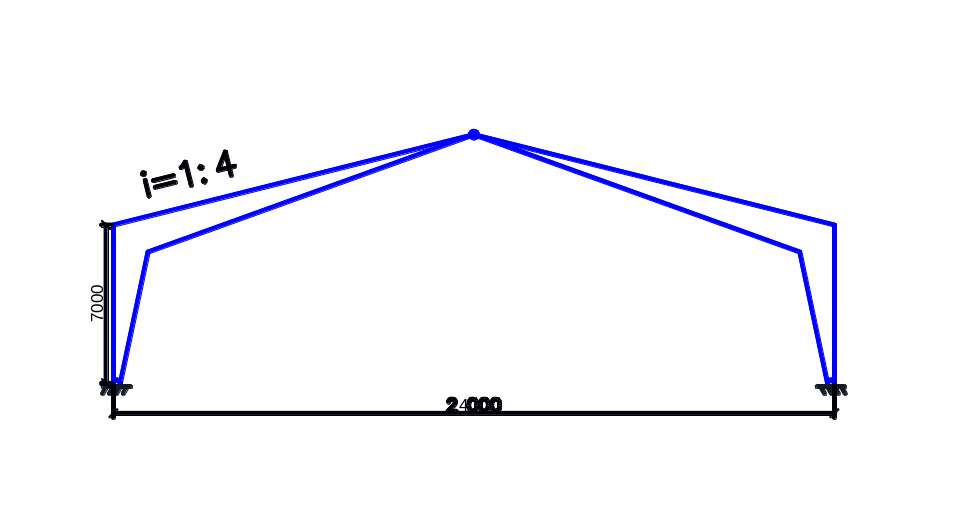

рис.1 Конструктивная схема рамы.

1.Расчет плиты покрытия

1.1 Исходные данные

Условия эксплуатации нормальные.

Уклон кровли 1:4.

Кровля из стального профилированного настила (Н60-782-0,8)

Шаг несущих конструкций – 3м.

Каркас плиты из древесины сосны 2-го сорта.

Нижняя обшивка из плоских асбестоцементных листов сорта А размерами 1,5*2,75 толщиной 8мм (по ГОСТ 18124-75*).

Утеплитель – пенопласт ПСБ-с объемной массой 0,3кН/м3.

Толщина утеплителя принята– 60мм.

Район строительства – г. Чита.

;класс-I.

Относительная влажность воздуха -60%, температура - .

1.2 Компоновка плиты

Плиты покрытия укладываются непосредственно по несущим конструкциям, соответственно, длина плиты равна шагу несущих конструкций –3м, а с учетом припусков при изготовлении – 2,98м. Ширина плиты принимается равной ширине стандартного листа асбестоцемента-1,5м.

Высота плиты Толщину ребер принимаем 75мм. По сортаменту принимаем доски 75*125мм(ГОСТ 24454-80). Нижняя обшивка из плоского асбестоцементного листа крепится к деревянному каркасу оцинкованными шурупами с потайной головкой через раззенкованые отверстия. Шурупы ставятся конструктивно с шагом (30-60)d-где d-диаметр шурупа и работают на выдергивание с большим запасом. При таком способе крепления строгать бруски не надо.

По ширине плиты ставим 4 ребра (продольные)

По длине плиты, учитывая стандартные размеры листа асбестоцемента, ставим одно поперечное ребро в месте стыка листов.

Пароизоляция выполняется с внутренней стороны по нижней обшивке из полиэтиленовой пленки толщиной 0,2мм по ГОСТ 10354-73.

1.3. Сбор нагрузок

Наименование нагрузки	Нормативная Н/м2	коэффициент надежности	Расчетная Н/м2
А. Постоянные
Кровля из оцинкованного стального профнастила t=0.8мм.	110	1,05	116
Собственная маса плиты покрытия
продольные ребра 0,075*0,125*4*5000/1,5=125	125	1,1	137,5
поперечные ребра 0,075*0,125*3*5000/3=46,88	46,88	1,1	51,56
Утеплитель 300*0,06=18	18	1,2	21,6
Нижняя обшивка из плоского асбестоцементного листа t=8мм. 0,008*18000=48	144	1,1	158
ИТОГО:	443		484,66
Б. Временные
Снеговая 1000*1=1000	1000*0,7=700		1000
ВСЕГО:	1143		1484,66

Полные погонные нагрузки:

Расчетная
