Тема: Малювання засобами PageMaker 7.0. Інструменти малювання.
Малювання ліній
Для створення лінії виберіть однойменний інструмент Лінія з палітри, помістите покажчик миші в ту крапку на сторінці, з якої лінія повинна початися, натисніть ліву кнопку миші й перетягнете покажчик у крапку, де лінія повинна закінчуватися. Потім відпустите кнопку. Намальована лінія буде мати ті параметри (вид, товщину й цвіт), які визначені умовчаннями PM. Інструмент Лінія малює лини під будь-яким кутом. Переконаєтеся в цьому, побудувавши кілька ліній. Для побудови лінії під кутом кратним 450 (0, 45, 90, 135, 180, 225, 270 й 3150) у процесі малювання варто тримати натиснутої клавішу Shift.
Виберіть інструмент Перпендикуляр і з його допомогою створіть кілька ліній. Переконаєтеся, що інструмент Перпендикуляр дозволяє будувати лінії тільки під кутом, кратним 450.
Малювання прямокутників й еліпсів
Для створення прямокутника виберіть інструмент Прямокутник у палітрі інструментів, помістите курсом миші в крапку, де повинен перебуває один з кутів, натисніть ліву кнопку миші й перетягнете покажчик до крапки де повинен перебуває протилежний кут фігури. Для того, щоб намалювати прямокутник з рівними сторонами (тобто квадрат) при малюванні прямокутника тримаєте натиснутої клавішу Shift.
Створіть кілька прямокутників з округленими кутами, для чого скористайтеся командою Округлені кути з меню Елемент. Команда відкриває діалогове вікно Округлені кути, у якому представлене кілька варіантів округлених кутів. Виберіть підходящий і натисніть кнопку ОК. (Відкрити діалогове вікно Округлені кути можна також подвійним щигликом на інструменті Прямокутник, або скориставшись командою Округлені кути з контекстного меню).
Намалюйте кілька еліпсів. Малювання еліпсів не чим не відрізняється від малювання прямокутників. Ви задаєте габаритний прямокутник у який програма вписує еліпс. Сам габаритний прямокутник не відображається.
Малювання багатокутників
Намалюйте кілька правильних багатокутників одного розміру з різною кількістю сторін, як на мал. 1. Для малювання правильного багатокутника варто спочатку визначити число його сторін, для чого викликати діалогове вікно Багатокутник подвійним щигликом миші на інструменті Багатокутник (або в меню Елемент, або через контекстне меню). Два повзунки цього вікна визначають кількість сторін багатокутника й ступінь його «звездообразности». Для установки параметрів пересуньте повзунка або задайте чисельні значення в полях уведення.

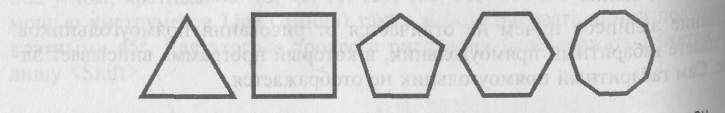

Рис. 1. Багатокутники одного розміру з різною кількістю сторін.
Щоб перевизначити параметри вже створеного багатокутника, виберіть його, а потім виберіть команду Багатокутник. У вікні, що відкрилося, будуть відображені параметри обраного багатокутника. Зміните їх по своєму бажанню.
Створіть багатокутники як на мал. 2, скориставшись повзунком «звездообразности».
Рис. 2. Зірки одного розміру з різною глибиною променів.
Намалюйте кілька довільних багатокутників, для чого виберіть інструмент Багатокутник, помістите покажчик на сторінку публікації, натисніть і відпустите ліву кнопку миші. Інструмент перейде в режим малювання довільних багатокутників і задасть перший кут багатокутника. При переміщенні миші за покажчиком потягнеться пряма, що представляє собою сторону майбутнього багатокутника. Підвівши покажчик до крапки розташування другого кута й клацнувши мишею ще раз, ви задасте другий кут багатокутника й зафіксуєте положення його першої сторони. Повторюючи цю операцію, ви створите багатокутник з довільним числом сторін, кутів й їхнім розташуванням. Завершується операція створення багатокутника щигликом миші на першому його куті, тобто намальовану ламану лінію потрібно замкнути, щоб вийшов багатокутник. Замкнути ламану лінію можна й не підводячи її кінцеву крапку до початкового. Коли буде визначений останній кут багатокутника, натисніть будь-яку клавішу, і програма з'єднає останню встановлену крапку прямої з вихідною точкою.
Створіть трохи незамкнуті ламаних ліній, наприклад, як на мал. 3., для чого скористайтеся особливою функцією клавіші <Esc>. Її натискання перериває створення фігури без її замикання.

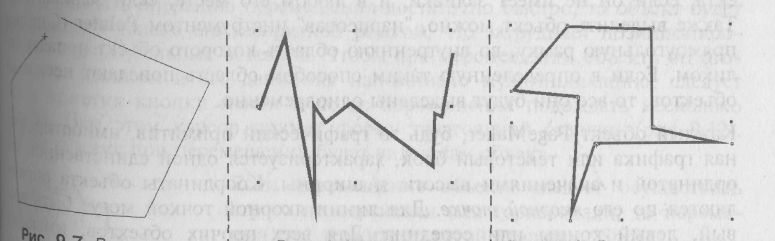

Рис. 3. Незамкнуті ламані лінії
Після того як неправильний багатокутник створений, ви в будь-який момент можете його відредагувати, тобто змінити розташування кутів, додати нові або забрати зайві. Для цього спочатку потрібно зробити подвійного щиглика мишею на границі багатокутника (або в будь-якому місці, якщо багатокутник має заливання) при обраному інструменті Стрільця. У кожному куті багатокутника з'являться квадратики. Тепер щиглик миші на будь-якій стороні багатокутника створить у цьому місці новий кут, а щиглик на будь-якому існуючому - видалить його. Переміщають кути, перетаскуючи їхньою мишею. Редагувати можна й правильні багатокутники, але після редагування стає неможливим зміна його параметрів у вікні Багатокутник. Відредагуйте створені раніше багатокутники.
Отредактируйте створені раніше ламані лінії. Перетворите оду з ламаних ліній у багатокутник. Для того щоб замкнути ламану лінію, клацніть мишею на її початковій крапці при натиснутій клавіші <Ctrl>.
Перетворите багатокутник у ламану лінію. Для розмикання багатокутника проробіть операцію, описану вище, з тим кутом, у якому ви хочете його розімкнути.
