3.2 Побудова моделі за допомогою поліноміальної інтерполяції поліномом 7-го степеня
Побудова моделі за допомогою поліноміальної інтерполяції поліномом 7-го степеня виконуємо тим же способом як і для вхідного сигналу U(t), що описаний в другому розділі.
Нижче наведено лістинг програмного модуля в середовищі Matlab:
clear;
load data.mat
for i=1:8;
for j=1:8;
A(i,j)=sum(n3t.^(i+j-2));
end;
end;
for i=1:8;
B(i)=sum(n3t.^(i-1).*n3yt);
end;
a=B/A;
t=1:150;
f=a(8)*t.^7+a(7)*t.^6+a(6)*t.^5+a(5)*t.^4+a(4)*t.^3+a(3)*t.^2+a(2)*t+a(1);
hPlot=plot(t,f);
hold on;
plot(n3t,n3yt,'red')
xlabel('t')
ylabel('Y(t)')
axis([0,150,-0.5,6.5]);
set( hPlot, 'LineWidth', 2 );

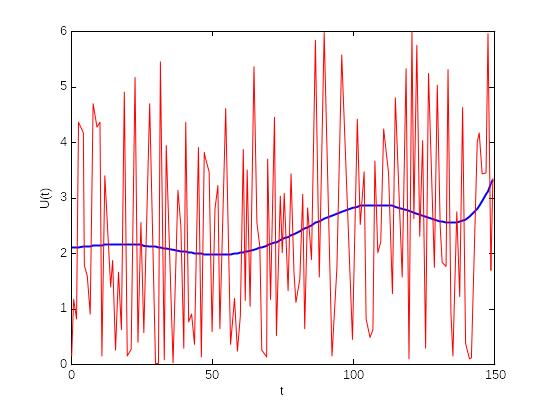

Нижче наведемо графічну модель (рис. 3.1):
Рис. 3.1. Поліноміальна модель вихідного сигналу Y(t) поліномом n-го порядку
Розв’язавши систему, отримаємо такі значення коефіцієнтів:
a0 = 1.3539;
a1 = 0.3249;
a2 = -0.0302;
a3 = 0.0011;
a4 = 0.000021;
a5 = 0.00000021;
a6 = 0.00000000101;
a7 = 1.9660763e-012.
3.3 Побудова моделі за допомогою полінома Чебишева
Побудова моделі за допомогою полінома Чебишева виконуємо тим же способом як і для вхідного сигналу U(t), що описаний в другому розділі.
Нижче наведено лістинг програмного модуля в середовищі Matlab:
clear;
load data.mat;
Cheb_por=7;
n=129;
fi=ones(n,7);
for i=1:n
fi(i,2)=n3t(i)-(1/n)*sum(n3t);
end;
for p=3:Cheb_por; i=1:n;
beta(p)=-sum(n3t(i).*fi(i,p-1).^2)/sum(fi(i,p-1).^2);
gama(p)=-sum(n3t(i).*fi(i,p-1).*fi(i,p-2))/sum(fi(i,p-1).^2);
fi(i,p)=(n3t(i)+beta(p)).*fi(i,p-1)+gama(p).*fi(i,p-2);
end;
A=fi'*fi;
B=fi'*n3yt;
a=A\B;
for i=1:n; j=1:7;
Cheb(i)=a(j)'*fi(i,j)';
end;
hPlot=plot(n3t,Cheb);
hold on;
plot(n3t,n3yt,'red');
xlabel('t');
ylabel('U(t)');
set( hPlot, 'LineWidth', 2 );

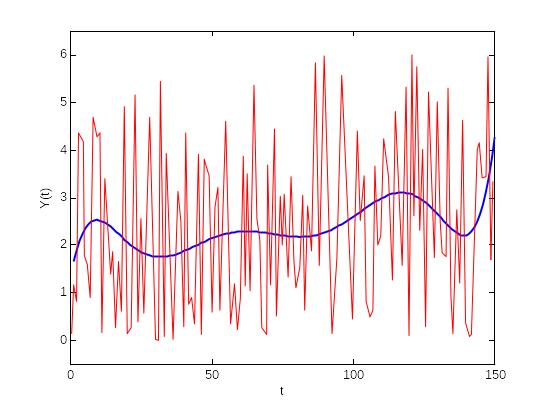

Нижче наведено модель досліджуваного об’єкта (рис. 3.2).
Розв’язавши систему, отримаємо такі значення коефіцієнтів:
a0 = 4.0103; a6 = -1.82202268e-011;
a1 = 0.0025; a7 = 1.167998081e-014.
a2 = -0.0157;
a3 = 0.0001;
a4 = 0.00000141;
a5 = 0.0000000024;
Рис. 3.2. Модель вихідного сигналу Y(t), побудована поліномом Чебишева
3.4 Побудова моделі за допомогою перетворення Фур’є
Побудова моделі за допомогою перетворень Фур’є виконуємо тим же способом як і для вхідного сигналу U(t), що описаний в другому розділі.
Нижче наведено лістинг програмного модуля в середовищі Matlab:
clear;
load data.mat;
n=129;
Fur_por=4;
m=Fur_por;
for k=1:m+1
A=(1/n)*sum(n3yt);
B(k)=(2/n)*sum(n3yt.*cos(k*n3t));
C(k)=(2/n)*sum(n3yt.*sin(k*n3t));
end
for k=1:m+1
for i=1:n
FS(i,1)=A+sum(B(k)*sin(k*n3t(i))+C(k)*cos(k*n3t(i)));
end
end
plot(n3t,n3yt,'red')
hold on;
hPlot=plot(n3t,FS);
xlabel('t')
ylabel('Y(t)')
axis([0,150,-0.5,6.5]);
set( hPlot, 'LineWidth', 2 );
Розв’язавши систему, отримаємо такі значення коефіцієнтів:
a0
= 32.3713;

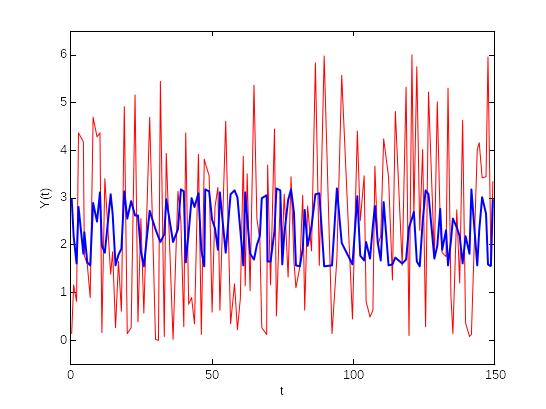

Побудована модель представлена нижче, на рис. 3.3.
Рис. 3.3. Модель вихідного сигналу Y(t), побудована за допомогою перетворення Фур’є
