3.2. Выбор базисных величин
Принимаем базовую мощность Sб=1000 МВА, базисное напряжение UВН=230 кВ, UНН=10,5кВ.
Базовый ток при КЗ в точке К1:
.
Базовый ток при КЗ в точке К2:
.
3.3. Расчет тока трехфазного короткого замыкания
1) Схема замещения:
Рис. 5. Схема замещения прямой последовательности
2) Расчет параметров схемы замещения:
Находим сопротивления прямой последовательности в относительных единицах, отнесенные к базовым условиям:
Системы:
.
Генераторы [1, табл. 2.1]: ТВФ-63 – 2УЗ;
;
;
,
Ег=1,0
по [3, стр.140].
Трансформаторы
[2, табл. 3,6]: Т – 1,2,3,4: ТДЦ-80000/220:
:
Проектируемые трансформаторы:
Для
трансформатора с расщепленной обмоткой
НН можно в среднем считать, что
.
Воздушные линии:
ВЛ1:
ВЛ2:
ВЛ3:
3) Преобразование схемы замещения в эквивалентную:

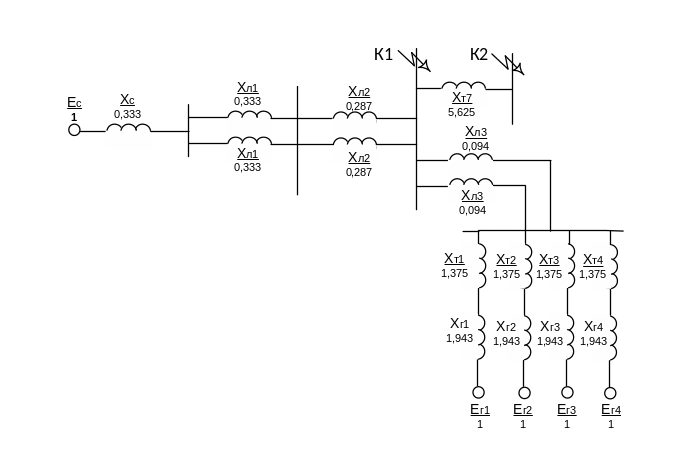

Рис.
6. Схема замещения прямой последовательности
Упрощая схему, рассчитываем результирующие сопротивления:
- При КЗ в точке К1:
;
;
;
.

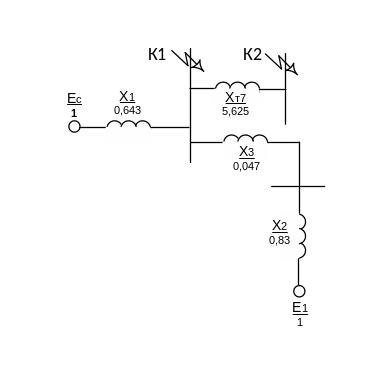

Рис. 7. Упрощенная схема замещения прямой последовательности
;
.
Рис. 8. Эквивалентная схема замещения для К1
- При КЗ в точке К2 :
.
Рис. 9. Эквивалентная схема замещения для К2
4) Расчет действующего значения начальной периодической составляющей трехфазного тока кз и ударного тока:
Для точки К1:
- ток трехфазного КЗ:
- ударный ток КЗ:
Kу - ударный коэффициент, принимается по [2, табл. 3.2].
Для точки К2:
- ток трехфазного КЗ:
- удаоный ток КЗ:
3.4. Расчет однофазного тока короткого замыкания
1) Схема замещения сети для расчета однофазного кз на шинах 220 кВ:
Схема замещения прямой последовательности и параметры схемы аналогичны схеме замещения для расчета трехфазного КЗ (см. рис. 6).
Eрез1=
Е2=1,
.
Для схемы замещения обратной последовательности Eрез2=0, а сопротивления всех элементов примем равными сопротивлениям схемы замещения прямой последовательности.
.
При составлении схемы замещения нулевой последовательности учтен тот факт, что ток нулевой последовательности при однофазном КЗ протекает в тех ветвях, где есть заземленные нейтрали.
Рис.10. Cхема замещения нулевой последовательности
2) Расчет параметров схемы замещения:
Находим сопротивления нулевой последовательности в относительных единицах, отнесенные к базовым условиям:
Система:
Воздушные линии:
=
3,0 — для двухцепной линии с хорошо
проводящими тросами по [2, табл. 3.1].
ВЛ1:
ВЛ2:
ВЛ3:
Трансформаторы:
.
3) Преобразование схемы замещения в эквивалентную схему:

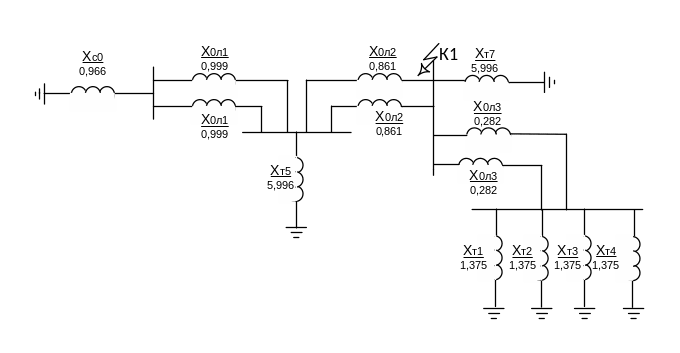

Рис.11.
Cхема
замещения нулевой последовательности
Упрощая схему, рассчитаем результирующие сопротивления:
- При КЗ в точке К1:

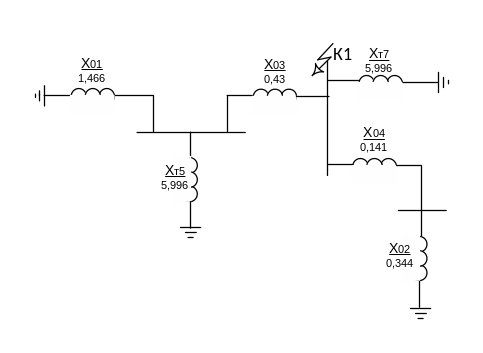

Рис.12. Упрощенная схема замещения нулевой последовательности
Рис.13. Упрощенная схема замещения нулевой последовательности
Рис.14. Эквивалентная схема замещения для К1
