Лабораторная работа №8 Асинхронный двигатель с короткозамкнутым ротором в режиме пуска и холостого хода

Цель работы:

Ознакомиться с конструкцией, принципом действия и способом запуска асинхронных двигателей (АД) с короткозамкнутым ротором; изучить работу плоских двигателей в режиме холостого хода.

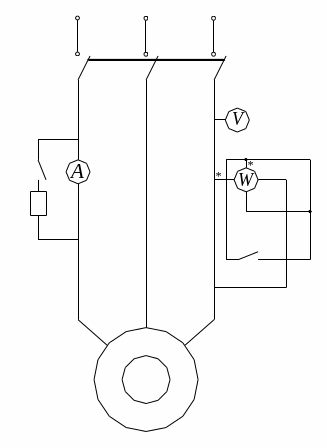

Схема лабораторной установки

Расчетные формулы

Активная мощность, потребляемая из сети:

Р = 3Р_{0 .}

Значение коэффициента мощности двигателя, работающего в режиме холостого хода:

По паспортным данным и результатам измерений:

Скорость вращения магнитного поля статора (синхронную скорость)

,

f – частота питающей силы (f = 50Гц);

р –число пар полюсов (р=2).

Скольжение в режиме пуска S_n (n=0), холостого хода S_xx (n=n_х), идеального холостого хода S_иxx (n=n₀), а также при номинальной нагрузке S_н (n=n_н).

Номинальный и пусковой моменты АД

(н.м.)

Кратность пускового I_П и номинальность I_Н токов

.

Паспортные данные двигателя

Тип, Заводской номер	Число полюсов	n, об./мин.	I, A	Р, кВт	h, %	cos jн
Тип АО 47/3	2	1420	4,3	1,1	75	0,81

Результаты измерений

In, A	Ixx, A	V, B	Р, кВт	n, об./мин.	Режим работы
0,2	-	130	0	1468	Пуск
-	0,8	130	20,5	1468	Холостой ход

Результаты расчетов

Р, кВт	n, об./мин.	SН, %	SUX, %	SН, %	SХ %	МН Н×м	МН Н×м	КП
61,5	1500	100	1,3	5,33	0	7,16	12,17	0,047

S_Н – скольжение в режиме пуска (n=0)

S_XX – скольжение холостого хода (n=n_x)

S_UXХ – идеальный холостой ход (n=n₀)

S_Н – нормальная нагрузка (n=n_Н)

Выводы:

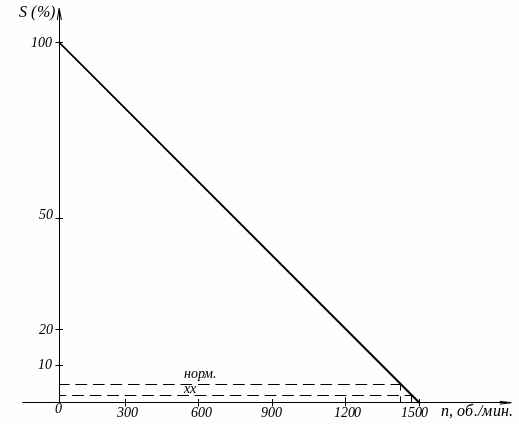

В результате проведения лабораторной работы №8 было установлено, что с увеличением числа оборотов ротора, скольжение уменьшается и наоборот.

Коэффициент мощности при работе асинхронного двигателя в режиме холостого хода будет весьма пониженным (до 0,1¸0,2), что может привести к неполному использованию установленной мощности генераторов, трансформаторов.

Самый распространенный способ запуска АД – непосредственное включение выводов статорной обмотки в сеть большой мощности.

Лабораторная работа №10 Коэффициент полезного действия и коэффициент мощности асинхронного двигателя

Цель работы:

Познакомиться с понятиями «коэффициент полезного действия» и «коэффициент мощности» АД, определить характер изменения этих коэффициентов в зависимости от нагрузки и способы их увеличения.

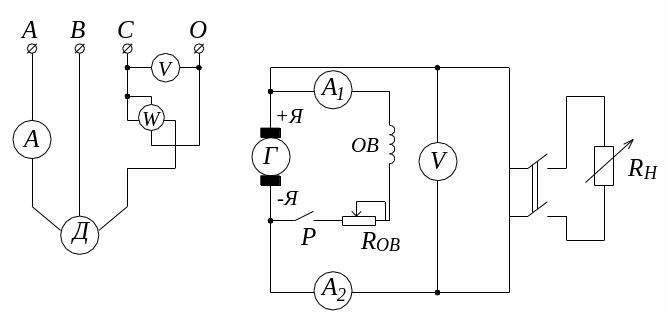

Схема лабораторной установки
