4. Кататермометр

Очень слабые потоки воздуха определяют с помощью кататермометров (рис. 1.9), представляющих собой спиртовой термометр со шкалой 35-38 ⁰С или 33-40 ⁰С. Кататермометры позволяют определять скорости движения воздуха менее 1 м/с.

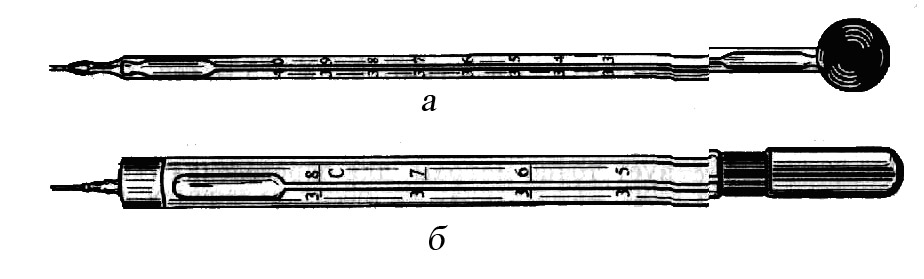

Рис. 1.9 Кататермометры

а – шаровой; б – цилиндрический

Перед началом измерения скорости движения воздуха шаровым кататермометром подогреть воду в колбе или стакане до 60-70 ⁰С. Опустить в воду шаровый кататермометр. После того как спирт заполнит на 1/3 верхнего резервуара, кататермометр вытереть насухо и повесить на место измерения. Определить время охлаждения от 38 до 35 ⁰С. В начале и конце опыта термометром измерить температуру воздуха. Вычислить вспомогательную величину Q по формуле:

где t₁ и t₂ – температура воздуха в начале и в конце измерений, ⁰С.

Определить теплоотдачу кататермометра Н по формуле:

,

где F – фактор кататермометра, мкал/см², (показывает потери тепла каждого см² поверхности шарового резервуара при охлаждении его с 38 до 35 ⁰С);

– время охлаждения кататермометра с 38 до 35 ⁰С, измеренное секундомером.

Вопросы для самоконтроля знаний к лабораторной работе №1

1. Какие виды давлений присутствуют в воздуховодах?

2. Какими приборами измеряют избыточное давление в воздухопроводах?

3. Какие типы микроманометров применяют для более точного измерения избыточных давлений в воздухопроводах?

4. Какой вид избыточного давления определяют U – образным микроманометром? Опишите принцип его действия.

5. Почему не нашли применение ртутные и водяные микроманометры?

6. На чем основан принцип действия жидкостных микроманометров?

7. От чего зависит точность измерения U – образного микроманометра и почему?

8. Какова отличительная особенность U – образного и чашечного микроманометров с вертикальной неподвижной шкалой?

9. На чём основан принцип работы мембранных микроманометров?

11. Какие виды давлений измеряются пневмометрической трубкой и микроманометром?

12. От чего зависит точность измерения давлений чашечного микроманометра?

13. Почему повышается точность измерения давлений уменьшением угла наклона трубки чашечного микроманометра с поворотной шкалой?

14. Какую жидкость применяют для измерения малых давлений в вентиляционных воздухопроводах и почему?

16. Как понимать выражение «избыточное давление»?

17. Можно ли U – образным микроманометром измерять разряжение?

18. Перечислить все единицы в которых измеряется давление.

19. Как пользоваться трубкой Пито?

20. Какие способы измерения скорости воздушного потока Вы знаете?

21. Поясните правила пользования кататермометром?

Лабораторные работы № 2 Измерение давлений в воздухопроводах

Цель работы: Научиться измерять давление в воздухопроводах контрольно-измерительными приборами при исследовании и испытании вентиляционных установок. Уметь анализировать график распределения давлений.

Необходимые приборы и принадлежности: пневмометрическая трубка, микроманометр, шланги, металлическая линейка, шнур, воздуходувная машина, штангенциркуль.

При регулировании, испытании, эксплуатации, проектировании и расчетах вентиляционных установок важное значение имеет график распределения давлений, показанный на рис. 2.1, и выводы из этого графика, приведенные ниже.
