Вопросы для самоконтроля знаний к лабораторной работе №7

1. Методы определения скоростей витания.

2. Можно ли разделить воздушным потоком вико-овсяную смесь, смесь пшеницы с ячменем?

3. Для разделения каких смесей чаще всего применяется способ разделения по аэродинамическим свойствам?

4. При каком условии наблюдается витание зерен?

5. От чего зависит скорость витания зерен?

6. Почему разность (разброс) скоростей витания у овса больше чем у кукурузы?

7. Зачем знать скорость витания и выноса?

Лабораторная работа №8 Определение аэродинамического сопротивления плотного слоя зерна

Цель работы: Получение данных об аэродинамическом сопротивлении зернового слоя в зависимости от рода культуры, толщины зернового слоя, скорости воздуха, проходящего через слой зерна и степени уплотнения слоя.

Необходимые знания: Величина сопротивления плотного зернового слоя при прохождении сквозь него воздуха имеет весьма существенное значение в процессе сушки, так как она представляет собой одно из значений, по которому определяется необходимая мощность сушилки. Особенно необходимо знание величины аэродинамического сопротивления при проектировании новых зерносушилок и вентилируемых бункеров.

Величину аэродинамического сопротивления зернового слоя ΔР_сл (Па) приближенно вычисляют по эмпирической формуле Рамзина:

ΔР_сл=9,8Аh·ν_усл·п (8.1)

где h – толщина слоя зерна, м;

v_усл – условная скорость движения воздуха, отнесенная ко всей площади зернового слоя, м/с;

А и n – постоянные коэффициенты для данной культуры.

Средние значения коэффициентов А и n для различных зерновых культур приведены в табл. 8.1.

Таблица 8.1

Значения коэффициентов А и n

Культура	А	n
Пшеница	1,41	1,43
Рожь	1,76	1,43
Овес	1,64	1,42
Ячмень	1,44	1,43
Кукуруза	0,67	1,55
Горох	0,82	1,51
Гречиха	1,76	1,41
Просо	2,34	1,38

Экспериментальная установка.

Для определения аэродинамического сопротивления слоя зерна (рис. 8.1) установлен вентилятор 1, который соединен конусом 2 с рабочим цилиндром 3. На всасывающей ветви трубопровода 9 расположена задвижка 10, при помощи которой регулируют расход воздуха. На трубопроводе смонтирован штуцер 8, соединенный с микроманометром 7, по показаниям которого определяют расход воздуха. По высоте цилиндра 3 через каждые 50 мм установлены измерительные преобразователи давления 5, к ним присоединены микроманометры 6, показания которых позволяют определить величину сопротивления зернового слоя толщиной 50, 100, 150 и 200 мм.

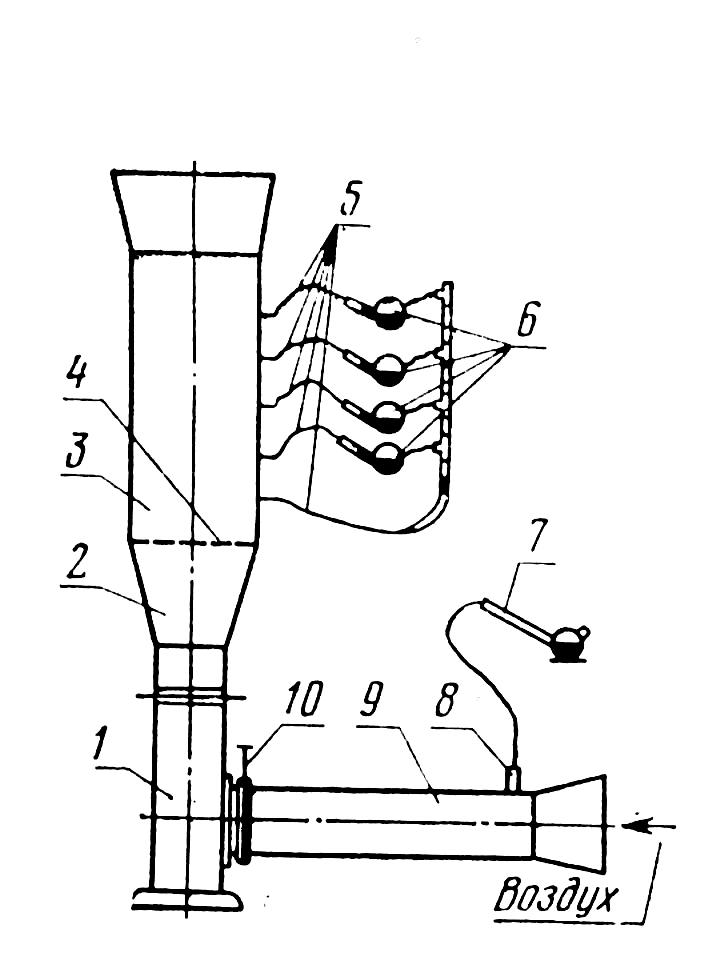

Рис. 8.1. Установка для определения аэродинамического сопротивления плотного слоя зерна: 1 – вентилятор; 2 – соединительный конус; 3 – рабочий цилиндр; 4 – решетка; 5 – измерительные преобразователи давления; 6, 7 – микроманометры; 8 – штуцер; 9 - трубопровод; 10 – задвижка
