Системы пожарной сигнализации
1. Типы и состав систем пожарной сигнализации
Система пожарной сигнализации - это совокупность установок пожарной сигнализации, смонтированных на одном объекте и контролируемых с общего пожарного поста.
Установка пожарной сигнализации представляет собой совокупность технических средств (ТС) для обнаружения пожара, обработки, представления в заданном виде извещения о пожаре, специальной информации и/или выдачи команд на включение автоматических установок пожаротушения и технические устройства.
Технические средства (ТС) пожарной сигнализации и управления условно разделяют на группы по выполняемым функциям. Технические требования к каждой из групп ТС и методы испытаний определены соответствующим нормативным документом. Классификация ТС и перечни нормативных документов, определяющих технические характеристики, приведены в таблице.
Наименование технического средства |
Нормативный документ (НД) |
Извещатели пожарные |
ГОСТ 27990-88. Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования. ПБ 76-98. Извещатели пожарные. Общие технические требования. Методы испытаний. |
Тепловые |
НПБ 85-2000. Извещатели пожарные тепловые. Общие технические требования. Методы испытаний. |
Тепловые точечные |
|
Тепловые линейные |
|
Дымовые оптоэлектронные точечные |
НПБ 65-97. Извещатели пожарные дымовые оптико-электронные. Общие технические требования. Методы испытаний. |
Дымовые оптоэлектронные линейные |
|
Дымовые радиоизотопные точечные |
ГОСТ 22522-91. Извещатели радиоизотопные пожарные. Общие технические требования. Методы испытаний. |
Газовые точечные |
НПБ 71-98. Извещатели пожарные газовые. Общие технические требования. Методы испытаний. |
Газовые линейные |
|
Пламени ультрафиолетовые |
НПБ 72-98. Извещатели пожарные пламени. Общие технические требования. Методы испытаний. |
Пламени инфракрасные |
|
Пламени многоспектральные |
|
Пламени пульсационные |
|
Пламени постоянного излучения |
|
Извещатели пожарные комбинированные |
НД в соответствии с регистрируемым фактором пожара. |
Извещатели пожарные ручные |
НПБ 70-98. Извещатели пожарные ручные. Общие технические требования. Методы испытаний. |
Извещатели пожарные автономные |
НПБ 66-97. Извещатели пожарные автономные. Общие технические требования. Методы испытаний. |
Приемно-контрольные приборы Приборы управления |
ГОСТ 27990-88. Средства охранной, пожарной и охранно-пожарной сигнализации. Общие технические требования. ГОСТ P 51089-97. Приборы приемно-контрольные и управления пожарные. Общие технические требования. Методы испытаний. НПБ 75-98. Приборы приемно-контрольные и управления пожарные. Общие технические требования. Методы испытаний. НПБ 58-97. Системы пожарной сигнализации адресные. Общие технические требования. Методы испытаний. |
Исполнительные устройства |
В соответствии с ТД на изделие. (НД не разработан). |
Оповещатели световые |
НПБ 77-98. Технические средства оповещения и управления эвакуацией пожарные. Общие технические требования и методы испытаний. |
Оповещатели звуковые |
|
Сигнализаторы (давления, положения…) |
ГОСТ 12997-84. Изделия ГСП.Общие технические условия. В соответствии с ТД на изделие (НД не разработан) |
Промежуточные устройства |
|
Устройства межблочной связи |
|
Источники питания |
|
Адресные устройства |
|
Шлейфовые размыкатели (изоляторы) |
Технические средства, выполняющие одну или несколько функций, конструктивно могут быть разделены на отдельные блоки.
Адресные системы предполагают наличие отдельных адресных устройств для подключения к ним ТС сбора информации (или управления) или ТС, содержащих в своем составе адресные устройства.
ТС могут быть реализованы на "жесткой" логике или с применением аппаратно-программных средствах (вычислительных средствах). Более подробные сведения об элементной базе указанных ТС приведены в следующих главах.
Ниже приводятся типовые структурные схемы систем пожарной сигнализации и управления.

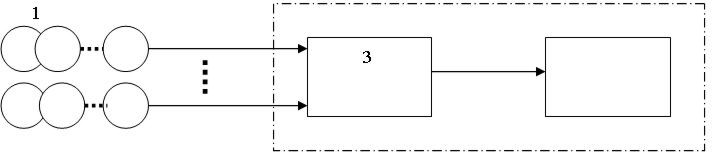

Структурная схема типовой системы пожарной сигнализации и управления.
1. Извещатели пожарные 2. Приемно-контрольный прибор пожарный 3. Прибор управления пожарный Привод исполнительного устройства 5. Сигнализатор (датчик) состояния 6. Исполнительное устройство
Типовая структурная схема приемно-контрольного прибора и прибора управления с радиальной структурой
