Режими моціону свиней на установці умс-ф-80
Виробничі групи |
Швидкість руху, км/год |
Пройдений шлях за день, км |
||
У період навчання |
Влітку |
Взимку |
||
Кнурі-виробники та пробники |
1,8-2,0 |
2,0-2,3 |
2,3 |
2-4 |
Ремонтні кнурі |
1,8-2,1 |
2,1-2,4 |
2,5 і більше |
2-4 |
Холості матки і першої половини поросності |
1,8-1,9 |
1,9-2.0 |
2,5 |
1-3 |
Матки другої половини поросності |
1,8 |
1,8-2,0 |
2,3 і більше |
1-2 |
Для миття і дезінфекції свиней використовують станок СОХ-Ф-1. Такі одномісні стаціонарні станки встановлюють у тваринницьких приміщеннях з внутрішньою температурою повітря не менше 13 °С, які оснащені холодним та гарячим водопостачанням.
При виборі приміщення для встановлення станка (рис. 20.) враховують габарити та схему розміщення окремих його агрегатів: мийної 4 та сушильної 5 камер електрокалорифера 8, з'єднаного послідовно з вентилятором 7 та повітропроводом 6, насосної станції 12, гідравлічної системи 1, бака 10 для вододезінфікуючого розчину, з'єднаного шлангом 2 з трубами 3 колектора, шафи керування 9.

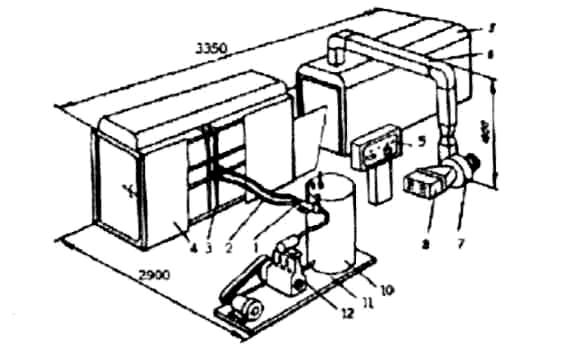

Рис. 20. Схема розміщення обладнання СОХ-Ф-1: 1 - гідравлічна система; 2 - шланг; 3 - труба колектора; 4 – мийна камера; 5 - сушильна камера; 6 - повітропровід; 7 - вентилятор; 8 - електрокалорифер; 9 - шафа керування; 10 - бак для води і дезрозчину; 11 - плита; 12 - насосна станція
Рама станції зварної конструкції є основою, на якій встановлено насос високого тиску, електродвигун і бак.
Мийна камера - це зварна конструкція із труб. Вона має вхідну та вихідну хвіртки типу „засувка”, огородження з кільцями для навішування прозорих екранів, які запобігають розбризкуванню робочої рідини за межі камери під час миття та дезінфекції. У середині мийної камери монтують розпилювачі-колектори. Габаритні розміри мийної камери - 2900x1500x2100 мм.
Перед монтажем станка виконують розмітку під фундамент. Готують колодязі під закладні деталі для приварювання опор мийної та сушильної камер насосної станції, а також під фундаментні болти калориферної установки. Риють і заливають бетоном канавки для розпилювальних штанг та стоку води.
Встановлюють мийну і сушильну камери, а також насосну станцію опорними частинами на закладні деталі фундаментів і приварюють їх. Калориферну установку встановлюють отворами в рамі на фундаментні болти, укладають шайби і закріплюють гайками. У повздовжню канавку під мийною камерою укладають розпилюючі штанги.
Корпус станка підключають до контура повторного заземлення, опір якого не повинен перевищувати 4 Ом.
Паси приводу насоса натягують переміщенням електродвигуна в пазах рами. Прогинання паса при нормальному натягу має становити 6мм при натисканні на нього із зусиллям 20 Н. Натяг ланцюга приводу розпилювальних колекторів регулюють переміщенням мотор-редуктора, а ланцюгів контр приводу - переміщенням натяжних зірочок у пазах кронштейнів. Середня стріла прогинання ланцюгової передачі повинна складати 10 - 15 мм при зусиллі 100 - 150 Н.
