3В) 6. Генераторы линейно изменяющегося напряжения и тока

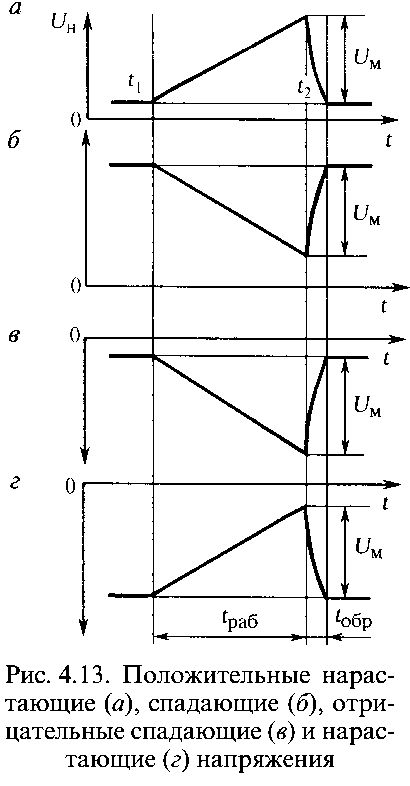

Л инейно изменяющееся напряжение (рис. 4.13) характеризуется двумя промежутками времени: рабочего хода t_раб, в течение которого напряжение изменяется по линейному закону, и обратного хода t_раб, в течение которого напряжение возвращается к исходному значению.

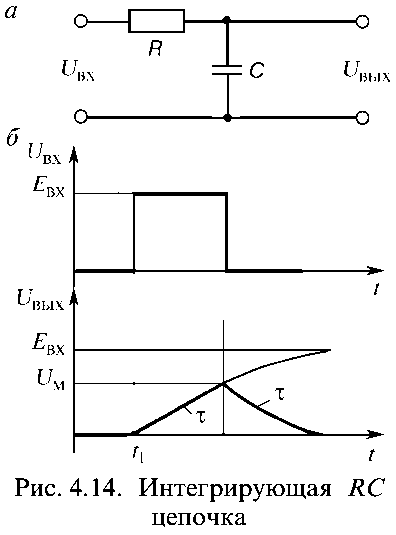

П ростейшим пассивным генератором линейно изменяющегося напряжения может служить интегрирующая RC-цепь (рис. 4.14, а), на вход которой подается прямоугольный импульс напряжения с амплитудой Е_вх (рис. 4.14, б), а выходное напряжение снимается с конденсатора большой емкости.

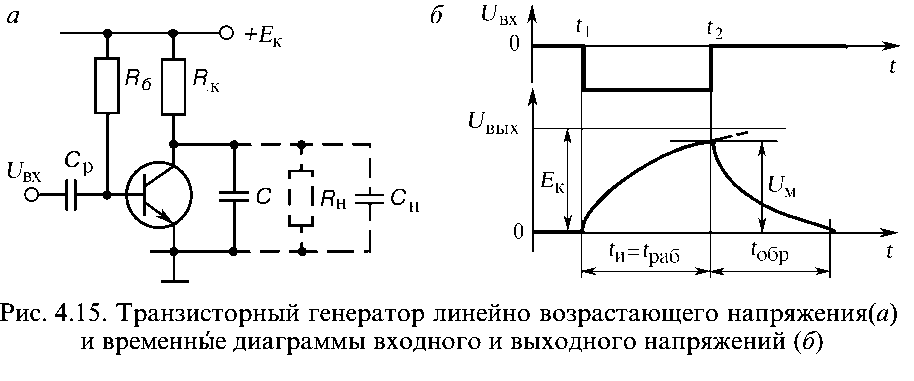

В исходном состоянии транзистор находится в режиме насыщения.

В момент времени t₁ транзистор под действием входного импульса запирается и конденсатор С заряжается c постоянной времени τ_зар= R_кC. В момент времени t₂ окончания входного импульса транзистор снова открывается и конденсатор разряжается через выходное сопротивление открытого транзистора R_{вых э}, включенного с общим эмиттером.

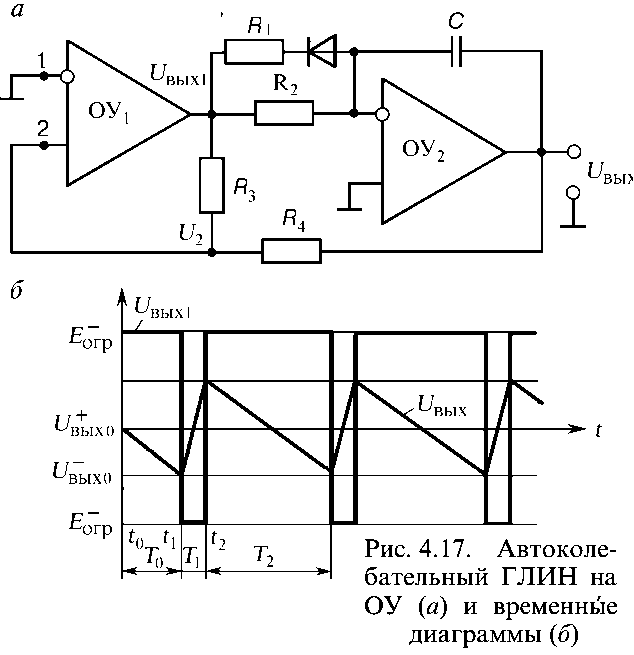

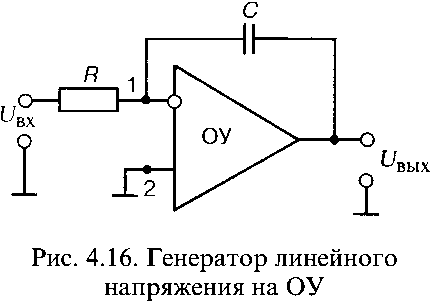

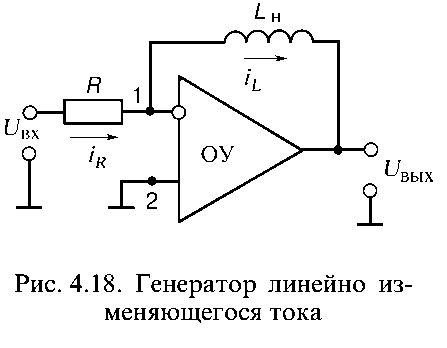

Генераторы линейно изменяющегося тока используются в основном для создания временной развертки в отклоняющих катушках электронно-лучевых трубок.
