Строительные уровни

Строительные уровни и угломеры (построители) в настоящее время подразделяются на жидкостные с визуальной регистрацией положения пузырька и электронные. Кроме того, существуют т.н. механические угломеры.

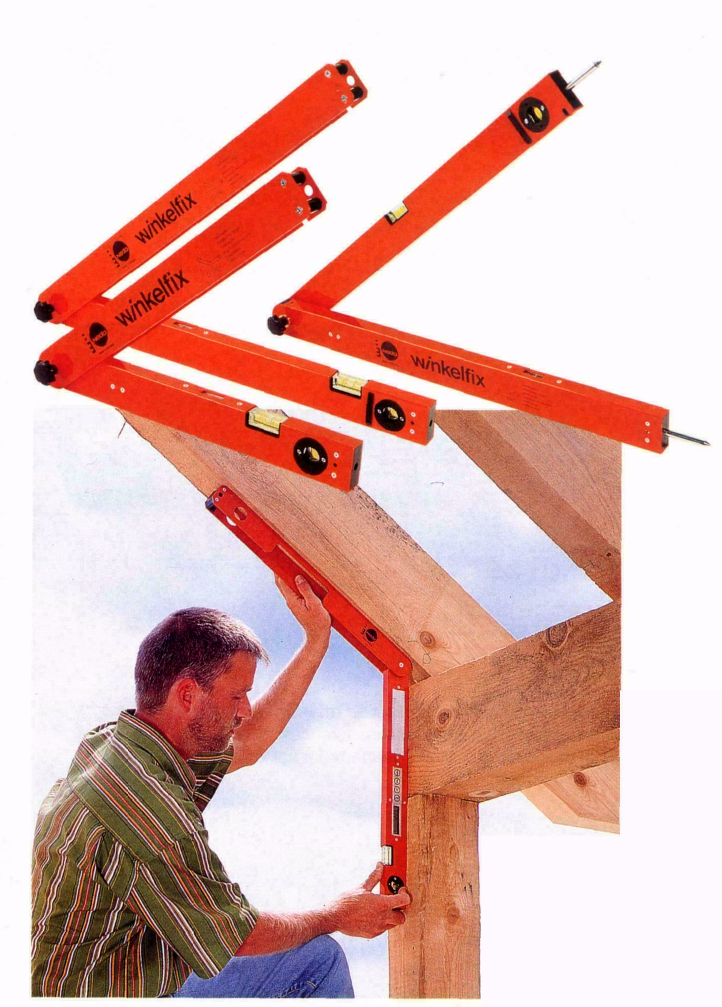

Самая распространенная группа механических угломеров известной немецкой фирмы NEDO. Угломеры выпускаются трех размеров: 430мм, 600мм, 1500мм. Все угломеры этой группы позволяют производить измерение углов в диапазоне от 0 до 180 градусов, имеют два спиртовых уровня для повышения удобства работ и ленточное счетное устройство. Применение этих угломеров позволяет облегчить разметку горизонтальных и вертикальных углов.

Для производства плотницких, столярных и общих строительных работ широко используются различные виды угломеров. Среди них можно выделить механические угломеры с аналоговым отсчетом, электронные угломеры и угломеры со встроенным лазером. С помощью угломеров можно успешно производить монтаж фермовых элементов, стропил, каркасов, лестничных пролетов и других конструкций с определенным уклоном. Угломеры позволяют осуществлять контроль монтажа строительных элементов, установки строительного оборудования и различных конструкций. Использование угломеров делает проведение измерений и разметку углов более быстрыми и удобными.

а)

б)

Рис. 15. Строительные уровни: а) механические угломеры, б) электронные уровни

Строительный электронный уровень - это прибор, предназначенный для определения отклонения элементов различных конструкций от горизонтального или вертикального положения. Уровень имеет встроенный электронный датчик угла наклона, показания которого непрерывно отображаются на жидкокристаллическом экране. Точность определения отклонений 0,1°. Прохождение уровнем горизонтального и вертикального положения сопровождается звуковым сигналом. Результаты измерений могут отображаться в градусах или процентах. При необходимости отсчет можно зафиксировать при помощи специальной кнопки. Стрелки-указатели показывают направление уклона. Встроенный лазерный визир проецирует ось уровня на любую поверхность и значительно расширяет возможности применения электронного уровня. Дополнительная пентапризма 90° позволяет строить вертикальные плоскости.

Мерные вешки

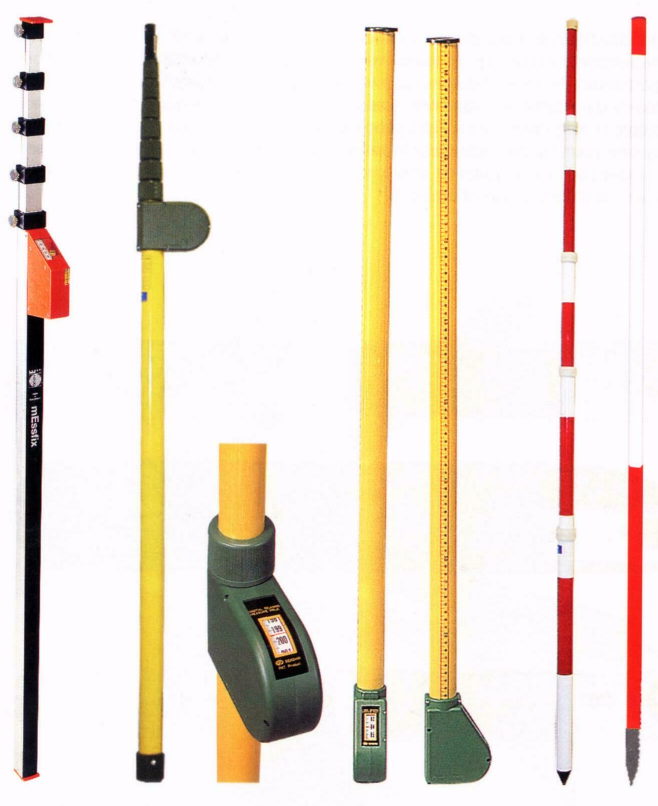

Мерные вешки (рис. 16) применяются для измерения высоты объектов, глубин колодцев и других подобных работ. В зависимости от материала различают:

- алюминиевые мерные вешки с цифровым отсчетом, 5м/8м;

- фиберглассовые мерные вешки с цифровым отсчетом, 4м/6м/8м/12м.

Визирные вешки используются при угловых измерениях, разбивочных работах и визуальных наблюдениях.

Рис. 16. Мерные и сигнальные вешки

6. Автоматизированное управление строительными механизмами

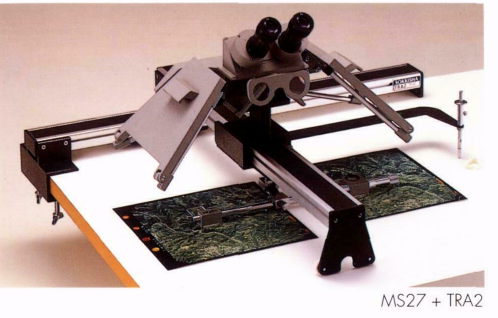

В обеспечение традиционных камеральных работ с материалами аэрофотосъемки в настоящее время выпускаются несколько видов настольных стереоскопов предназначенных для обзорного обследования и для измерения параллаксов на стереоскопической паре снимков.

Рис. 17. современные настольные стереоскопы

Индикаторные лазерные системы управления строительной техникой

Одним из самых ответственных и трудоемких этапов при строительстве и реконструкции дорог является подготовка земляного полотна дороги. От качества выполнения этих работ во многом зависит конечный результат. От ровности и соответствия проекту - расход асфальтобетона, а от скорости - сроки выполнения заказа. Формирование земляного полотна с заданным проектным уклоном и отметками и возведение насыпей требует многократных проходов грейдера или бульдозера для достижения желаемого результата. Постоянные недоработки, переделки и контроль качества влекут за собой задержки в выполнении работ и дополнительный расход горюче-смазочных материалов. В последнее время для решения всех вышеописанных проблем стали широко применять системы автоматического управления строительной техникой.

Такие системы могут обеспечить точность формирования проектной поверхности от ±5-10 мм; используемая сейчас методика работы позволяет обеспечить точность только ± 50 мм.

Выпускаемые компанией Trimble системы позволяют значительно увеличить производительность, ведя к сокращению количества проходов и увеличению точности выполняемых работ. Сокращается перерасход материала, что соответственно ускоряет окупаемость достаточно дорогостоящей техники. Все существующие системы можно разделить на три типа.

Самый простой вариант системы подразумевает использование в качестве проектной плоскости плоскость, создаваемую лазерным нивелиром или лазерным построителем плоскости. Приемник лазерного излучения, установленный на отвале, фиксирует положение этой плоскости и индикаторными стрелками показывает оператору направление смещения отвала грейдера или ковша экскаватора. Лазерная плоскость, в зависимости от модели нивелира, может задаваться как горизонтально, так и под определенным проектным уклоном.

К числу таких систем относятся модели приемников Trimble CR600 и Trimble GradeEye.

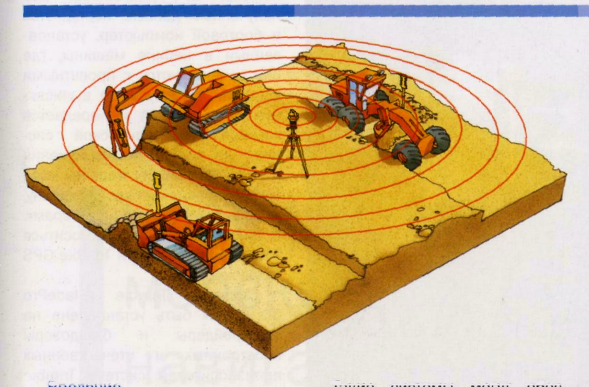

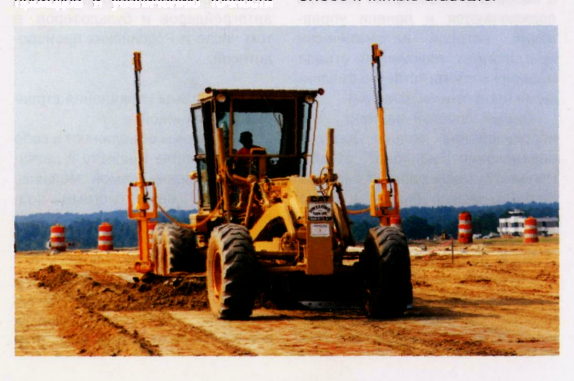

Рис. 18. Принцип автоматизированного управления строительными механизмами при производстве земляных работ	Автогрейдер с лучевыми приемниками
