§ 3.18. Конструкції деформаційних швів

Для того, щоб не з'являлися тріщини в конс­трукціях будівель від дії температурних і осадо­вих деформацій, виконують розчленування бу­динку поздовжніми і поперечними швами на окремі відсіки, які запобігають появі тріщин.

За призначенням шви бувають: температур­ні, осадові, деформаційні.

Температурні шви влаштовують у місцях примикання температурних блоків будівель один до одного. Ці шви розділяють всі надземні конс­трукції (починаючи від обрізу фундаменту) і за­побігають появі тріщин від коливання температу­ри зовнішнього і внутрішнього повітря.

[U

№

S

7 C

7

*

? K? 3

7 47

WO; 5280; 5*80

7980; 8280; 8480

1 1		1 j
Ш 5050

El

4980; 5280; 5Ш

ПО 1-1 M

«
	#			і	1
	, 6S0			J00

Рис. 3.28. Елементи балкового залізобетонного каркаса при спиранні ригелів на консолі колон: а колони; б - ригелі; в - плити перекриття

Рис. 3.29. Збірні безбалкові перекриття: а - розріз; б - загальний вигляд; в - план; 1 - оголовок колони; 2 — капітель; 3 — панель міжколонна; 4 - панель пролітна; 5 — монолітний бетон; 6 — мо­нолітний залізобетон; 7 — поличка для спирання пролітної плити; 8 — колона

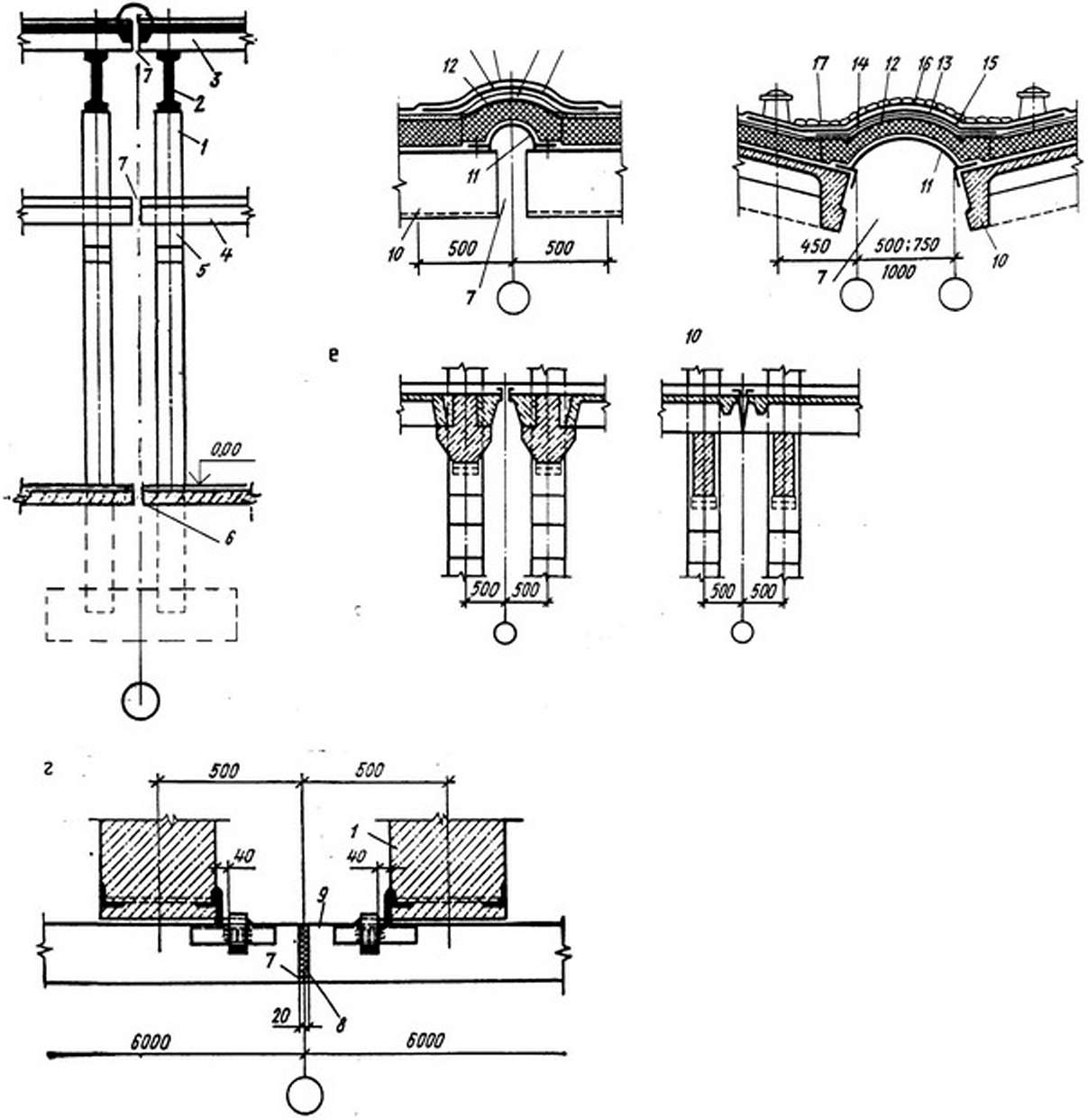

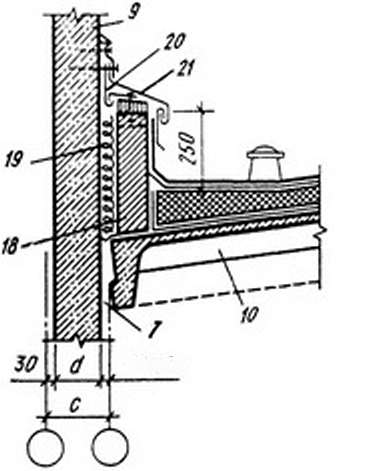

Рис. 3.30. Деформаційні шви промислових будівель: а — розташування швів; б - деталь влашту­вання поперечного шва в покритті; в — теж поздовжнього шва; г — деталь влаштування деформа­ційного шва в панельних стінах одноповерхових будівель; д — в місцях перепаду висот суміжних про­льотів; е - в багатоповерхових будівлях. 1 — колона; 2 — балка або ферма; 3 - плита перекриття; 4 — підкранова балка; 5 - консоль колони; 6 — шов у підлозі; 7 - шов; 8 — заповнення шва пруж­ним матеріалом; 9 — стінові панелі; 10 — настили покриття; 11 — нижній сталевий компенсатор; 12 - напівжорсткі мінераловатні плити; 13 - верхній компенсатор; 14 - шар руберойду насухо; 15 - три шари склотканини на мастиці; 16 - основний шаровий руберойдний килим; 17 - гравій, втоплений у бітум; 18 - цегляна стіна; 19 - термовкладиші; 20 - компенсатор; 21 - фартух із оцинкованої сталі

50 тіл

Осадові шви влаштовують у місцях прими­кання будівель різної висоти при добудові до іс­нуючої будівлі. Такі шви починаються з підошви фундаменту і розділяють всі конструктивні еле­менти. Цим вони запобігають появі тріщин від нерівномірного осідання будівлі.

Деформаційні шви — це осадові шви, які су­міщають функції температурних.

Поперечні температурні шви в каркасних бу­дівлях (рис. 3.30, а, б) влаштовують на парних колонах, поставлених на спільний фундамент. Координаційна вісь будівлі при цьому збігається з віссю температурного шва.

Поздовжні температурні шви в каркасних бу­дівлях (рис. 3.30, в) влаштовують із вставкою (500. 1000 мм) між суміжними рядами колон.

Деформаційні шви в місцях примикання вза­ємно перпендикулярних прольотів влаштовують на двох колонах із вставкою між ними в 500 або 100 мм. Крайні колони поздовжніх прольотів при цьому здвигають від поперечної координа­ційної осі на 500 мм.

У стінах (рис. 3.30. г) деформаційні шви за­повнюють клоччям або пружним матеріалом.

У покриттях (рис. 3.30, б, в) деформаційні шви перекривають сталевими напівциліндрич- ними компенсаторами, які забезпечують безпе­рервне влаштування рулонної покрівлі.

Деформаційні шви в місцях перепаду висот показані на рис. 3.30, д. У пониженій частині покриття викладають цегляну стінку. Шов звер­ху закривають компенсатором і фартухом із оцинкованої сталі.

Завдання для перевірки засвоєних знань і самостійної роботи

" Що називають каркасом? З яких елементів він складається?

Назвіть типи залізобетонних і сталевих ко­лон одноповерхових будівель, їх конструктивне рішення.

- Для чого призначені підкранові балки? Наз­віть вади залізобетонних і сталевих підкранових балок.

Коли застосовують обв'язувальні балки? Як їх закріплюють до колон?

Назвіть конструктивне вирішення залізобе­тонних несучих конструкцій покриття.

Назвіть типи металевих несучих конструкцій покриття.

. Поясніть призначення підкроквяних конс­трукцій покриття.

Як забезпечують просторову жорсткість за­лізобетонних і металевих каркасів?

Коли застосовують змішані каркаси? Із яких елементів вони складаються?

Які бувають за конструктивним вирішенням залізобетонні каркаси багатоповерхових буді­вель?

Назвіть основні елементи і вузли збірного залізобетонного каркаса багатоповерхових бу­дівель балкового типу.

. Назвіть основні елементи і вузли збірного залізобетонного каркаса безбалкового типу.

Поясніть конструкцію і призначення дефор­маційних швів.

Розділ 4. Стіни і фахверк

£ 4.1. Класифікація стін, вимоги до них

Стіни — це вертикальні конструктивні еле­менти будівлі, які захищають внутрішній простір від зовнішнього середовища і забезпечують у приміщенні необхідний температурно-вологий режим. У загальній вартості виробничих буді­вель вони становлять від 10 до 20 %.

Стіни виробничих будівель поділяють за та­кими ознаками:

за місцерозташуванням: зовнішні і внут­рішні, поздовжні і торцеві;

за особливостями архітектурного рі­шення: з вікнами (стрічковими, горизонтальни­ми і вертикальними), глухі;

за теплопровідністю: «теплі» — для опа­люваних будівель: «холодні» - для неопалюва­них будівель, або для виробництв з надмірним тепловиділенням:

за конструктивним вирішенням: цегляні, блочні, панельні та ін.:

за характером статичної роботи: несу­чі, які сприймають навантаження від власної маси, других конструктивних елементів і переда­ють їх на фундамент: самонесучі. які сприйма­ють навантаження тільки від власної маси і пе­редають їх на фундаментні балки:

ненесучі (навісні), які передають наванта­ження від власної маси на колони каркаса.

Несун стіни влаштовують у будівлях безкар- касних і з неповним каркасом і виконують із цег­ли, малих і великих блоків, Для стійкості стін великої довжини влаштовують пілястри з зов­нішньої або внутрішньої сторони.

Самонесучі стіни - влаштовують у каркасних будівлях. Вони виконують в основному захисну функцію і несуть тільки свою масу, спираючись на фундаментні балки. Ці стіни бувають цегляні, з малих або великих блоків або з панелей.

Ненесучі (навісні) стіни виконують тільки захисні функції і передають свою масу на колони каркасу, за винятком стін нижнього ярусу (цо­кольного), який спирається на фундаменти.

Стіни повинні забезпечувати необхід­ний волого-температурний режим в бу­дівлі; бути міцними і стійкими під дією статичних і динамічних навантажень; бути вогнестійкими і довговічними; бу­ти технологічними у влаштуванні й ма­ти добрі експлуатаційні властивості; мати якомога меншу масу й вартість.

Стіни будівель із вибухонебезпечним вироб­ництвом повинні легко розкидатися від дії вибу­хової хвилі. До них належать захисні конструкції з азбоцементних, алюмінієвих і сталевих листів.

Конструкцію і матеріал стін виробничих буді­вель вибирають за результатами техніко-еконо- мічного порівнювання різних варіантів.
