Вопросы 10
Как будет проходить на комплексной плоскости годограф Найквиста при изменении частоты от нуля до бесконечности, если САУ третьего порядка содержит звено чистого запаздывания?
Ответ: закручиваться по спирали к началу координат.
Можно ли по критерию Михайлова оценить устойчивость САУ, содержащей в своей структуре звено чистого запаздывания?
Ответ: да;
Можно ли по критерию Гурвица оценить устойчивость САУ, содержащей в своей структуре звено чистого запаздывания?
Ответ: нет.

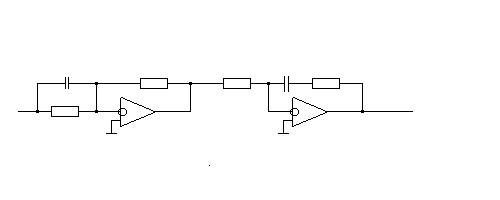

Последовательное корректирующее устройство реализовано на операционных усилителях. Определите, какой тип регулятора реализует данное устройство?
Ответ: фильтр.

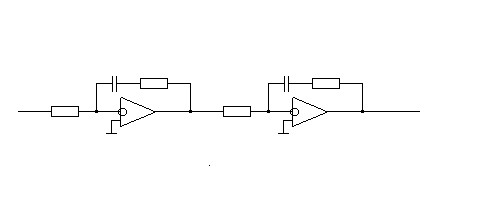

Последовательное корректирующее устройство реализовано на операционных усилителях. Определите, какой тип регулятора реализует данное устройство?
Ответ: ПИ-регулятор;

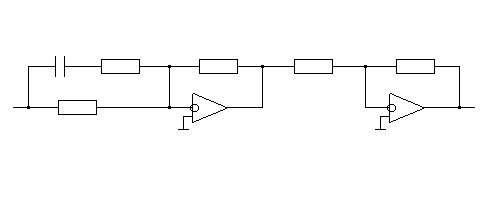

Последовательное корректирующее устройство реализовано на операционных усилителях. Определите, какой тип регулятора реализует данное устройство?
Ответ: ПД-регулятор;
Последовательное корректирующее устройство реализовано на операционных усилителях. Определите, какой тип регулятора реализует данное устройство?
Ответ: ПИД-регулятор;
При каком наклоне асимптотической ЛАЧХ в области частоты среза обеспечиваются в САУ наилучшие показатели качества регулирования?
Ответ: -20 дБ/дек;
Даны две системы, статическая и астатическая, имеющие одинаковый порядок, одинаковые звенья и одинаковый коэффициент передачи по возмущающему воздействию. В какой из них перерегулирование по возмущающему воздействию будет больше?
Ответ: в астатической САУ.
Даны две замкнутые системы второго порядка: первая с передаточной функцией W1(p)=10/0.08p2+0.4p+1, и вторая - c передаточной функцией W2(p)=10(0.3p+1)/0.08p2+0.4p+1. В какой из них при подаче на вход задающего воздействия перерегулирование будет больше?
Ответ: во второй.
