Цель работы:
Ознакомиться с принципом действия схемы и входящими в нее аппаратами.
Изучить конструкцию, а также определить регулировочные параметры главных контактов и технические параметры контактора серии КУВ.
Сравнить выдержки времени КУВ1 И КУВ2.
Задание:
Результаты сравнения выдержки времени КУВ1 и КУВ 2 внести в Таблицу 2.
Технические данные контакторов типа КУВ:
Номинальное напряжение главной цепи 220 В
Номинальный ток 25 А
Выдержка времени 0,1 – 1,0 с
Перечень приборов, аппаратов, оборудования:
Таблица 1
Наименование |
Тип |
Класс точности |
Предел измерения |
Цена деления |
Примечание |
Контактор постоянного тока |
КУВ |
|
|
|
Uк =220В |
Электромагнитное реле тока |
|
|
|
|
|
Вольтметр |
|
|
|
|
|
Автотрансформатор |
ЛАТР |
|
|
|
|
Методические указания
Автоматический пуск двигателя постоянного тока осуществляется при помощи контакторов с выдержкой времени на замыкание серии КУВ.

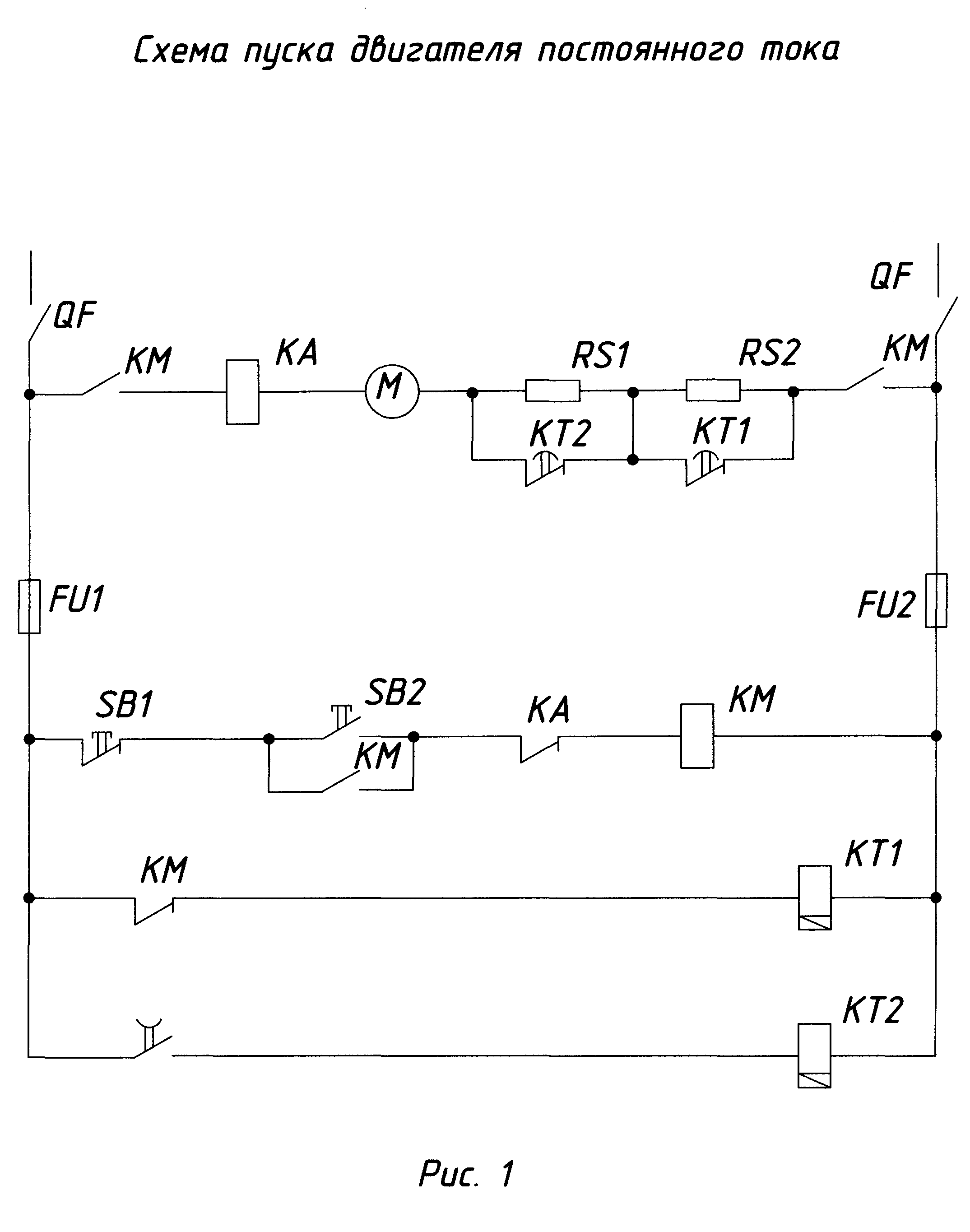

Схема пуска двигателя приведена на рис.1
Контакторы имеют один главный размыкающий контакт без дугогасительного устройства и вспомогательный контакт, включающая катушка на 220В постоянного тока.
Коммутационная износостойкость 160000 операций.
Механическая износостойкость 1000000 операций.
Контакторы предназначены для работы в продолжительном, кратковременно и повторно – кратковременном с частотой до 600 включений в час при продолжительности включения (ПВ) 60%.
Устройство: контактор состоит из следующих основных частей: контактной, подвижной и электромагнитной систем (см.рис2).
Контакторы серии КУВ выполняют две функции:
1. Шунтирование резисторов.
2. Создание выдержки времени.
Работа контактора: при подаче напряжения на включающую катушку, последняя создает магнитный поток, под воздействием которого якорь притягивается к сердечнику и перемещает связанную с ним колодку подвижной системы.
При помощи колодки размыкается главный контакт и замыкаются или размыкаются вспомогательные контакты.
При снятии напряжений с включающей катушки магнитный поток, благодаря наличию демпферов (труба в катушке и основание контактора), спадает с замедлением, и якорь отпадает после определенной выдержки времени. Благодаря этому, с выдержкой времени замыкаются главный контакт и замыкаются или размыкаются вспомогательные контакты.
Обозначения и перечень аппаратов в схеме пуска двигателя постоянного тока:
QF – выключатель автоматически
KM – контактор электромагнитный
KA – электромагнитное реле тока
M – двигатель постоянного тока
RS – резистор
FU – предохранитель
KT – контактор ускорения с выдержкой времени КУВ
SB1, SB2 - кнопки СТОП и ПУСК
