1. Географічна система координат.
Положення точок на фізичній поверхні Землі визначається координатами - величинами, які характеризують розміщення точок відносно початкових площин, ліній і точок, котрі визначають вибрану систему координат. Системи координат, які застосовуються в геодезії, можна розділити на просторові і плоскі.
Розглянемо систему координат, що визначає положення проекції точки на еліпсоїді - географічну систему координат.
Географічна система координат об’єднує під загальною назвою дві системи: астрономічну та геодезичну. Астрономічні координати визначаються за результатами спостережень небесних світил і вони залежать від напряму прямовисної лінії в даній точці фізичної поверхні Землі.
Геодезичні координати належать до прийнятого референц-еліпсоїда і визначаються положенням нормалі до поверхні еліпсоїда.. На відміну від астрономічних, геодезичні координати не вимірюються приладами, їх одержують тільки шляхом обчислень.
Координатними площинами в геодезичній системі координат є площина екватора ЕМЕ1М1 та площина початкового меридіана ЕРЕ1Р1 (рис. 1.2). В даній системі координат положения точки А на фізичній поверхні Землі визначається трьома координатами: геодезичною широтою В, геодезичною довготою L, геодезичною висотою H.
Геодезичною широтою точки А називається гострий кут В між площиною екватора і нормаллю Ап до поверхні еліпсоїда в даній точці. Широти відраховуються від площини екватора до полюсів і змінюються від 0° до 90°. Широти точок, розміщених в північній півкулі, називаються північними, вони мають знак "+", широти точок південної півкулі - південними, мають знак "-".
Геодезичною довготою точки А називається двогранний кут L, утворений площиною початкового меридіана РЕР1 і площиною меридіана, який проходить через дану точку. За початковий меридіан прийнято меридіан, який проходить через центр головного залу Грінвицької обсерваторії біля Лондона. Довготи відраховуються від 0° до 180° до сходу та заходу від початкового меридіана і, в залежності від цього, називаються східними або західними.
Геодезичною висотою точки А називається віддаль Аа по нормалі від поверхні еліпсоїда до точки місцевості. Геодезична висота відраховується від поверхні еліпсоїда в бік зростання висот. Висоти точок, що розміщуються нижче поверхні еліпсоїда, будуть від'ємними.

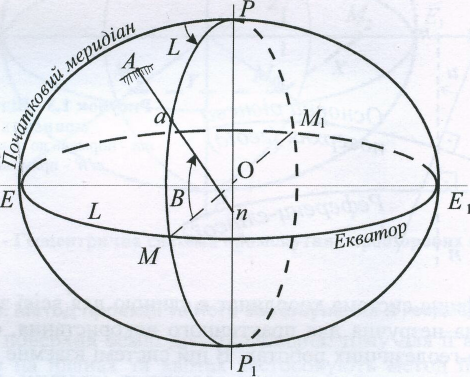

Рисунок 1.2 - Геодезичні координати точок земної поверхні
Астрономічною широтою φ називається кут між площиною екватора і прямовисною лінією в даній точці.
Астрономічною довготою λ називається двогранний кут, утворений площиною початкового меридіана та площиною астрономічного меридіана даної точки. Площина астрономічного меридіана - це площина, яка проходить через прямовисну лінію в даній точці і паралельна осі обертання Землі.
Різниця астрономічних і геодезичних координат викликана відхиленням прямовисних ліній. Відхиленням прямовисної лінії в даній точці земної поверхні називається кут и між прямовисною лінією та нормаллю до поверхні еліпсоїда (рис. 1.3).
Величини відхилень прямовисних ліній залежать від розмірів і орієнтування референц-еліпсоїда, а також від нерівномірності розподілу має в тілі Землі. В рівнинній місцевості відхилення складають 4-5", в деяких районах досягають 10-15", а в передгірських та гірських районах - 30-60".
Через те, що ризниці широт точок в 1", відповідає лінійна віддаль близько 30 м, то координати в цих системах можуть відрізнятися на 100 м і більше.

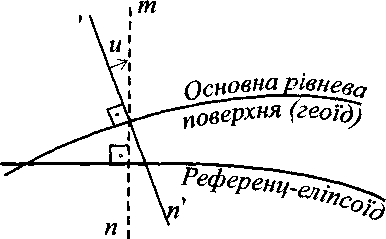

Рисунок 1.3 - Відхилення прямовисних ліній:
тп - нормаль до поверхні еліпсоїда; т'п' - прямовисна лінія
Географічна система координат є єдиною для всієї земної кулї. Однак вона незручна для практичного використання, особливо в інженерно-геодезичних роботах. В цій системі взаємне положення пунктів визначається в кутових величинах (градуси, мінути, секунди), лінійне значення цих одиниць в різних точках різне в залежності від широти. Обчислення за допомогою геодезичних координат складні, тому вони використовуються при вирішені задач при великих віддалях між точками.
В останній час при розв’язані геодезичних задач з використанням супутникових навігаційних систем велике значення набирає геоцентрична система прямокутних просторових координат (рис. 1.4).

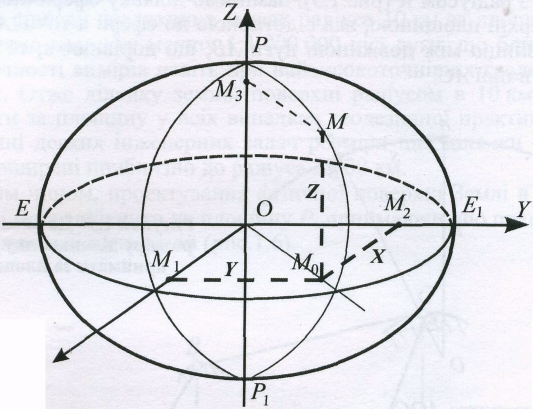

Початок координат даної системи розміщується у центрі мас Землі. Вісь ОZ направлена вздовж вісі обертання Землі в сторону північного полюсу. Вісь ОX лежить у площині екватора і пов'язана з Грінвицьким меридіаном. Вісь ОY доповнює систему координат до правої. Координати деякої точки М в даній системі визначаються такими відрізками: X=ОМ1=М0М2; Y=ОМ2=М0Мг Z=OМ3=М0М.
Рисунок - Геоцентрична система прямокутних просторових координат
