2.3 Конфигурация лвс
СКС спроектирована с избыточностью по количеству подключений.
Символ |
Диапазон адресов |
Число устройств |
Назначение диапазона |
B(Begin) |
|
0 |
Не применяется для устройств сети |
S(Servers) |
192.168.12.6 - 192.168.12.10 |
5 |
Адреса существующих и предполагаемых серверов |
P(Printers) |
192.168.12.11-192.168.12.20 |
10 |
Адреса существующих и предполагаемых принтеров |
R(Routers) |
192.168.12.1 - 192.168.12.5 |
5 |
Адреса существующих и предполагаемых устройств, связанных с межсетевым взаимодействием |
F(fixed) |
192.168.12.21-192.168.12.43 |
23 |
Адреса компьютеров вашей сети с фиксированными IP-адресами |
D(dynamic) |
- |
0 |
Адреса компьютеров вашей сети с адресами, назначенными сервером DHCP. Не используется. |
X |
192.168.12.44 -192.168.12.254 |
211 |
Зарезервированный диапазон адресов. Для расширения сети. |
E(end) |
|
0 |
Не применяется для устройств сети |

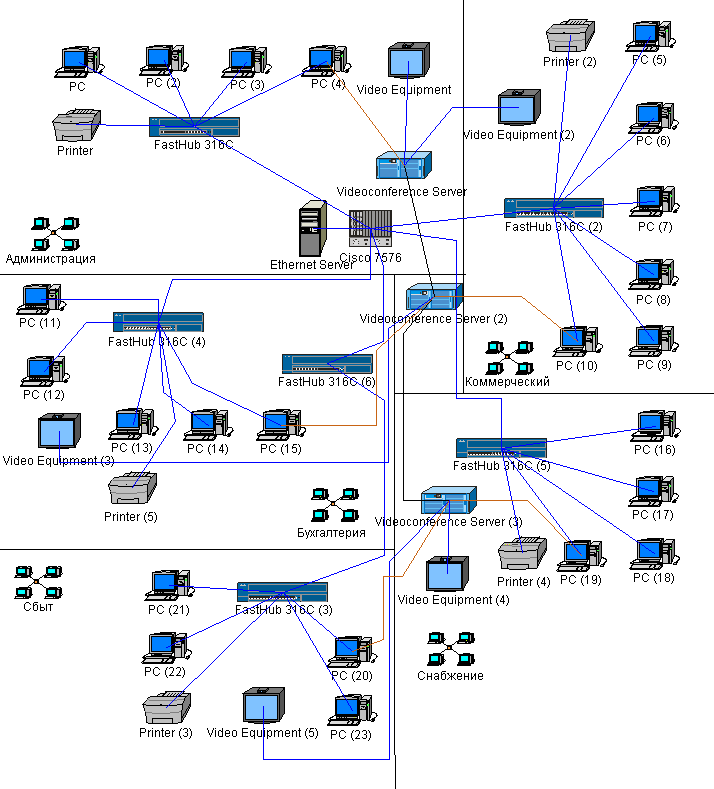

2.4 Блок-схема сети выполненная в среде Net cracker 4.1
Как видно из схемы, чтобы соединить отдел Сбыт с администрацией, пришлось установить еще один концентратор в отделе Бухгалтерия, т.к. расстояние между Сбытом и Администрацией 120 метров. Пришлось разбить одну линию на линии 80 метров (Сбыт - Бухгалтерия) и 40 (Бухгалтерия - Администрация).
Установлено оборудование для видеоконференций.
2.5 Используемое сетевое оборудование
Должен быть использован кабель Fast Ethernet 100BASE-TX, IEEE 802.3u — развитие стандарта 10BASE-T для использования в сетях топологии «звезда». Задействована витая пара категории 5, фактически используются только две неэкранированные пары проводников, поддерживается дуплексная передача данных, расстояние до 100 м. Скорость 100 Мбит/с.
Розетки рабочих мест соединяются с портами концентраторов неэкранированной витой парой 5-й категории, что обеспечит максимальное быстродействие при минимальных затратах.
Все кабели прокладываются вдоль стен в коробах для защиты от внешних повреждений и улучшения внешнего вида.
Розетки располагаются в аудиториях – рядами вдоль стен, либо по полу параллельно рядам рабочих мест в больших аудиториях. В других помещениях розетки располагаются вдоль стен или загородок в количестве, зависящем не только от количества рабочих мест, но и от размеров помещения.
Категории прокладываемых кабелей позволят в будущем подключать более быстродействующее оборудование без перекладывания кабельной сети просто путем замены сетевого оборудования на более совершенное.
Для соединения отделов сети используется модульный роутер Cisco 7576, в который добавлены:
Cisco 7507 and Cisco 7513 Router Switch Processor – процессор роутера,
Три модуля FEIP2-2TX имеющих по 2 порта 100BASE-TX.
Для объединения устройств внутри отделов используются концентраторы Cisco FastHub 316C .
Для организации видеоконференций используются дисплеи и серверы для обмена и контроля информации, передаваемой между дисплеями.
