1. Снятие
Отсоединить аккумуляторную батарею .
ОБЯЗАТЕЛЬНО : Убедиться, что колеса стоят прямо.
|
|
Рисунок : C5FP0J2C |
|

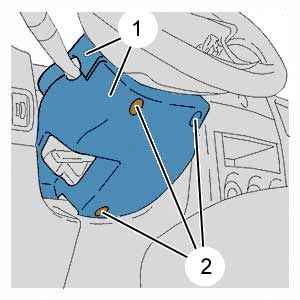

Снять :
болт ( 2)
Накладки рулевой колонки (1)
Рулевое колесо (/)
|
|
Рисунок : B3EP14NC |
|

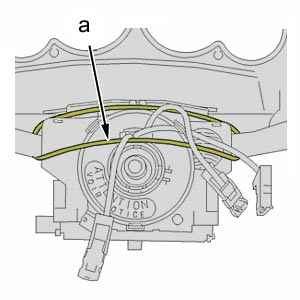

Заблокировать от вращения контактное кольцо с помощью куска резины ( в (a) ).
|
|
Рисунок : B3EP14PC |
|

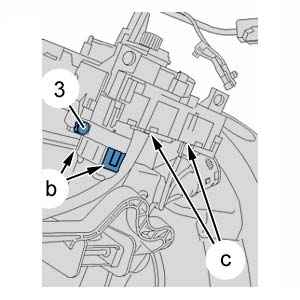

Ослабить болт ( 3).
Потянуть за язычки в (b), чтобы отделить блок комбинированных рычагов, расположенных под рулевым колесом.
Отсоединить разъемы под блоком комбинированных рычагов, расположенных под рулевым колесом ( в (c) ).
ПРИМЕЧАНИЕ : Каждый разъем помечен своим цветом.
2. Установка
ОБЯЗАТЕЛЬНО : Не поворачивайте контактное кольцо.
Подсоединить разъемы под блоком комбинированных рычагов, расположенных под рулевым колесом ( в (c) ).
Установить блок комбинированных рычагов, расположенных под рулевым колесом, на рулевую колонку.
Проверить крепление язычков ( в (b) ).
Затяните болт ( 3) моментом 2,0 ± 0,5 дН.м.
Снять кусок резины, с блока комбинированных рычагов, расположенных под рулевым колесом.
|
|
Рисунок : B3EP14QC |
|

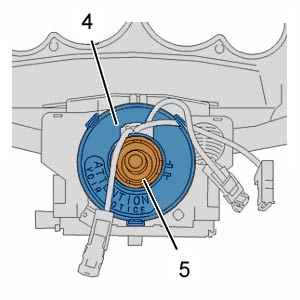

Убедиться, что контактное кольцо (4) заблокировано от вращения с помощью втулки (5).
Установите :
Рулевое колесо (/)
Накладки рулевой колонки (1)
болт ( 2)
Подсоедините обратно аккумуляторную батарею.
Предварительные операции.
Выполните следующие операции :
Включить зажигание
Проверить правильность работы сигнализатора неисправности подушки безопасности на приборной панели (Индикатор подушки безопасности сначала загорается, а затем гаснет )
Вынуть ключ из замка зажигания
Отключите отрицательную клемму аккумуляторной батареи
Подождите как минимум 2 минут (Подождите 10 минуты - В случае ненормального функционирования светового сигнализатора (AIRBAG) )
1. Снятие
|
|

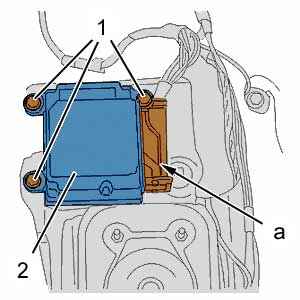

Рисунок : C5JP08JC |
|
Снять :
Центральная консоль (/)
болт ( 1)
Отсоединить разъем (/) ( в (a) ).
Снять : Блок централизованного управления (2).
2. Установка
ПРИМЕЧАНИЕ : Соблюдайте необходимые меры предосторожности.
Установка производится выполнением операций по снятию в обратном порядке.
Установить на место болты ( 1) (Затяжка моментом ... 0,7 ± 0,1 дН.м ).
Подсоединить отрицательную клемму аккумуляторной батареи.
ОБЯЗАТЕЛЬНО : Проверить правильность работы сигнализатора (AIRBAG) неисправности подушки безопасности на приборной панели ; Визуальный сигнализатор остается включенным не менее 6 секунд.
1. Снятие
Отсоединить аккумуляторную батарею .
Снимите подушку безопасности .
|
|

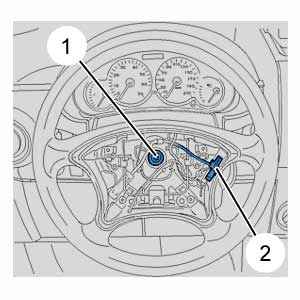

Рисунок : B3EP14RC |
|
Снять :
Разъем ( 2) (Звуковая сигнализация )
Болт ( 1)
|
|
Рисунок : B3EP14SC |
|

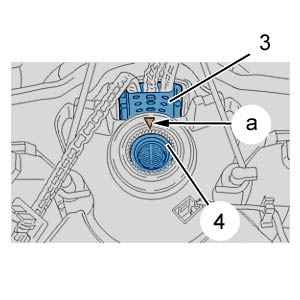

ВНИМАНИЕ : Сориентировать острый угол треугольника (a) на рулевом колесе, чтобы он был направлен вниз.
Отделить рулевое колесо со шлицевого конуса вала рулевой колонки (4).
Снять рулевое колесо, не поворачивая контактного кольца (3).
