1.Введение

Мировая история знает немало примеров торжества Российского оружия. Я, как патриот своей страны, решил обратить внимание на российскую армию, а точнее на её вооружение. Наиболее распространённое стрелковое оружие не только в России, но и на всей планете Земля – это автомат Калашникова. Итак, в качестве анализируемой системы я выбрал АК-74.

Целью данной работы является создание информационной системы, которая будет максимально полно описывать объект исследования. На основании полученной системы заинтересованные лица смогут построить компьютерную модель, заняться доработкой и улучшением объекта исследования, спроектировать новую систему.

Автомат Калашникова – это воплощение принципа «все гениальное – просто». Все механизмы и узлы выполнены очень логично и надёжно, а обслуживание автомата не требует больших усилий. Кроме того в данной системе легко можно выделить подсистемы и проследить связи между ними. Благодаря этому АК-74 является не только прекрасным оружием, но и системой, хорошо подходящей для системного анализа.

Основная функция автомата Калашникова – стрелять. Но если кто-то скажет, что это его единственная функция, то этот человек будет не совсем прав. АК-74 служит цели поддержания мира, обеспечения безопасности. Именно для этого он создавался, эту функцию выполняет и по сей день.

	Признак	Варианты значения признака
1	Происхождение	Е-мир	А-мир		Смешанное
2	Участие человека	Техническая	Информационная		Социальная
3	Тип элементов	Абстрактные		Конкретные
4	Вид элементов	«Предметные»		«Процессные»
5	Состояние	Динамические		Статические
6	Связь с окружением	Открытая		Замкнутая
7	Способ управления	Извне	Самоуправление		Смешанный
8	Обеспеченность ресурсами управления	Информационными 100	Энергетическими 100		Материальными 100
9	Изученность структуры	Чёрный ящик	Белый ящик		Серый ящик
10	Наличие адаптивной модели себя и окружения	Рефлексивные		Нерефлексивные
11	Наличие собственной системы целеполагания	Активные (при наличии стрелка)		Неактивные

2.Система как чёрный ящик

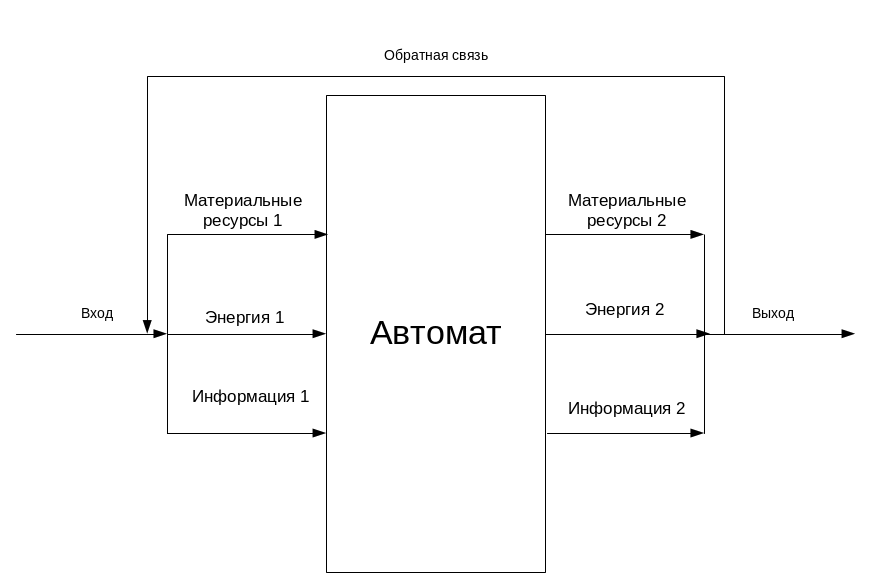

Автомат Калашникова как чёрный ящик

Описание входных и выходных потоков

Входные потоки

М1а) Патроны, смазка для обеспечения хорошей работы всех подвижных узлов

М1б) Стрелок

Э1) Потенциальная энергия, содержащаяся в порохе патрона

И1а) Информация о том, в каком состоянии находится флажок предохранителя

И1б) Информация о том, куда целится стрелок

И1в) Информация о том, сколько патронов было в магазине

Выходные потоки

М2) Гильзы, продукты горения

Э2а) Кинетическая энергия движения пули

Э2б) Отдача

И2а) Информация о том, куда попала пуля

И2б) Информация о том, сколько патронов осталось

Обратная связь

Стрелок следит за тем, чтобы в магазине были патроны, а пули попадали в цель.

Если патроны заканчиваются, то нужно заново снарядить магазин.

Если пули летят мимо, то стрелок вносит поправку.

Если необходимо сменить режим стрельбы, стрелок переключает переводчик в соответствующее положение.
