Струму та можливістю регулювати вихідну напругу.

В цій схемі в якості РЕ використовується транзистор VT1, а в якості підсилювач постійного струму – VT2. Потенціал емітера VT2 фіксується ДОН зібраний на R2, VD1 на рівні U_СТ, а потенціал бази через подільник R3 – R5 пов'язаний із вихідною напругою коефіцієнтом ділення подільника k_ПОД. Для кремнієвого транзистора ΔU = 0,6 В. В разі коли вихідна напруга збільшується або зменшується, відповідно збільшується або зменшується ΔU, що призводить до збільшення чи зменшення струму колектора транзистора VT2, що в свою чергу змінює потенціал бази VT1 таким чином, щоб мінімізувати відхилення вихідної напруги.

Змінюючи положення регулятора резистора R4, можна регулювати вихідну напругу:

U_СТ = φ_Е; U_БЕ = ΔU = 0,6 В; φ_Б = U_ВИХ × k_ПОД,

тоді: U_ВИХ = (U_СТ + ΔU)/ k_ПОД.

Таким чином змінюючи k_ПОД можна змінювати вихідну напругу стабілізатора.

Коефіцієнт стабілізації такого КСН може перевищувати 1000.

В сучасній радіоелектронній апаратурі широко застосовуються інтегральні стабілізатори напруги (ІСН) потужністю до 100 Вт. Окрім високоякісної стабілізації напруги ІМС стабілізаторів в своєму складі мають додаткові сервісні вузли, які забезпечують захист ІМС від короткого замикання напруги, від перегріву кристала, схеми запуску ІМС та ін. Випускаються ІМС стабілізаторів як з фіксованим так із регульованим значенням вихідної напруги за допомогою зовнішнього подільника. Інтегральні стабілізатори по всім основним параметрам перевищують аналоги на дискретних елементах для струмів навантаження в діапазоні від десятків міліампер до десятків ампер.

Структурна схема та типономінал ІМС стабілізаторів серії LM7800 наведені на рис. 5.

Основні схемні застосування ІМС стабілізаторів серії LM7800 наведені на рис. 6.

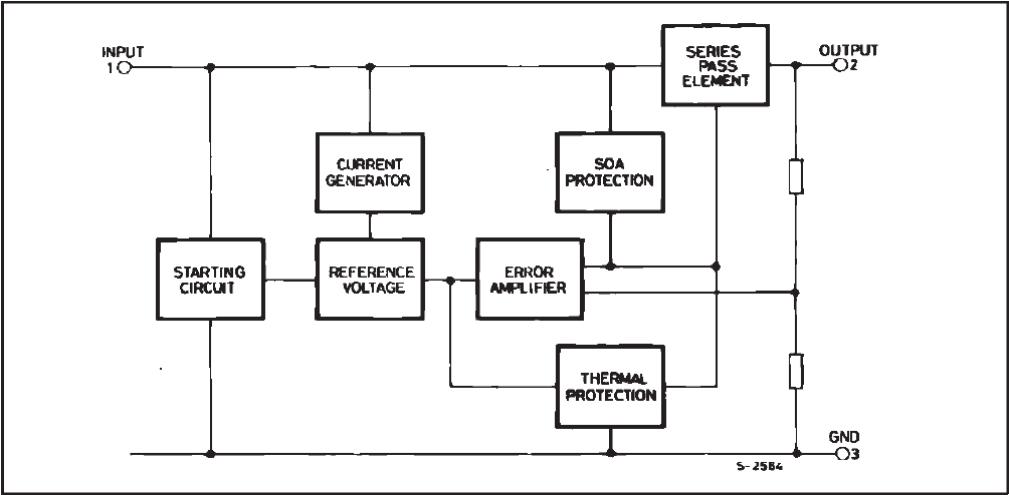

Рис. 5.Структурна схема та типономінал ІМС стабілізаторів серії LM7800.

Стабілізатор з фіксованою вихідною напругою	Стабілізатор струму навантаження

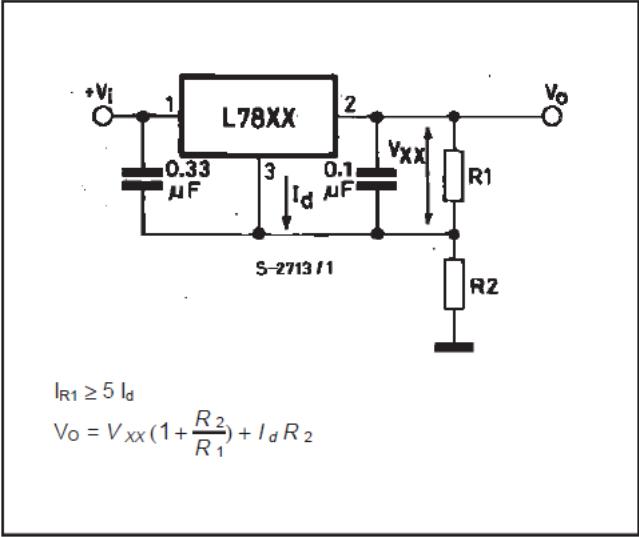

Стабілізатор із вихідною напругою більшою ніж напруга стабілізатора.

Стабілізатор із зовнішнім транзистором для збільшення струму стабілізації та захистом від короткого замикання в навантаженні

Рис. 6. Застосування ІМС стабілізаторів серії LM7800.

Хід роботи

7. Зберіть схему для дослідження ІМС стабілізатора із регульованою вихідною напругою.

1.2. Виміряйте напругу на вході ІМС стабілізатора між клемами XS1, XS4. Перемкніть щуп тестера в гніздо клеми XS2 та виміряйте напругу на виході стабілізатора. Змінюючи значення опору резистора R2 фіксуйте значення вхідної та вихідної напруги ІМС від мінімальної до максимальної. Отримані дані занесіть до таблиці 1.

Таблиця 1

R2	1	2	3	4	5	6	7	8	9	10
UXS1
UXS2

2.1. Замкніть тумблер SB2 макету та зберіть схему для дослідження ІМС стабілізатора з фіксованою вихідною напругою.

2.2. Встановіть перемикач навантаження в положення R3 та змінюючи U_ж від мінімального до максимального значення зміміть залежність U_вих = f(U_ж ). U_вих контролюйте в гнізді клеми XS2, а U_ж в гнізді клеми XS3. Дані занесіть до таблиці 2.

Таблиця 2

Uж
Uвих

2.3. Встановіть U_ж = 10 В та виміряйте вихідну напругу стабілізатора U_вих при різному значенні навантаження ІМС - R3, R4, R5, R6, R7. Дані занесіть у таблицю 3.

Таблиця 3

Rн	R3	R4	R5	R6	R7
Uвих
ІН
Uж

2.4. За формулою І_Н = U_вих / Rн розрахуйте та внесіть до таблиці 3 значення струму навантаження ІМС, для кожного значення Rн.

3.1. Користуючись даними таблиці 1 побудуйте графік залежності U_XS2 = f(R2), використовуючи Майстер діаграм MS EXCEL.

3.2. Користуючись даними таблиці 2 побудуйте графік залежності U_вих = f(U_ж), використовуючи Майстер діаграм MS EXCEL.

3.3. Користуючись даними таблиці 3 побудуйте навантажувальну характеристику U_вих = f(І_Н), використовуючи Майстер діаграм MS EXCEL.

4. Використовуючи експериментальні графіки залежностей виконайте дії, згідно із завданням до лабораторної роботи.
