Лабораторная работа № 5

ИССЛЕДОВАНИЕ НАПРЯЖЕННО-ДЕФОРМИРОВАННОГО СОСТОЯНИЯ ПРИ ИЗГИБЕ

Литература [1. § 6.3, 8.5, 7.3]; [2. § 60, 68, 72]; [3. § 4.2, 4.5].

Опыт 5.1. Экспериментальная проверка теории изгиба на примере двухопорной балки

Цель опыта – исследовать закон распределения нормальных напряжений в поперечном сечении по высоте балки.

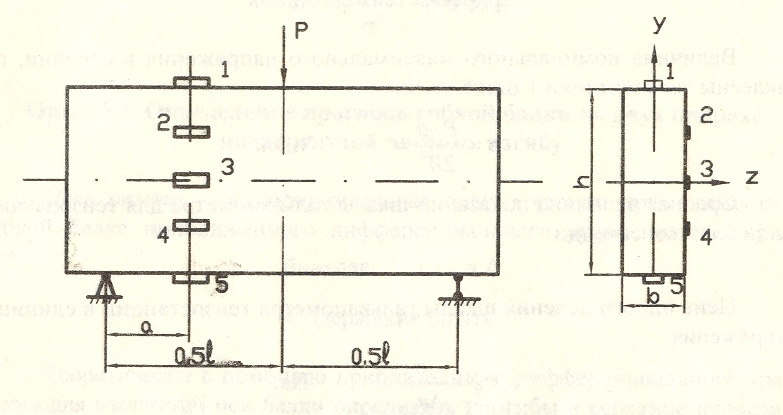

Схема нагружения балки и установки тензодатчиков приведена на рис.5.1.

Рис. 5.1

Исходные данные: материал балки ; предел пропорциональности σ_пц= МПа; h= мм; l= см; а= см; J_z= см⁴; W_z= см³; расстояние от нейтральной оси до тензодатчиков: y₁= - y₅= см; y₂= - y₄= см.

Указания по выполнению опыта

Для того чтобы во всем диапазоне приложения нагрузки соблюдался закон Гука, необходимо предварительно определить наибольшую нагрузку, не вызывающую в материале напряжений, превосходящих предел пропорциональности:

Исследуемая балка нагружается ступенчато до значения P < P_пц с сохранением одинакового приращения нагрузки, а затем ступенчато полностью разгружается. При этом регистрируются показании тензодатчиков с учетом цены деления шкалы гальванометра тензостанции в единицах напряжения.

Тарировка тензодатчиков

Величина номинального максимального напряжения в сечении, где наклеены тензодатчики 1 или 5

Средняя величина показаний шкалы гальванометра для тензодатчика 1 или 5 в этом сечении

∆ n_ср= делений.

Цена одного деления шкалы гальванометра тензостанции в единицах напряжения

Результаты наблюдений заносятся в табл. 5.1.

Таблица 5.1

Нагрузка, кН		Показания тензодатчиков
Р	∆Р	1		2		3		4		5
		σ	∆σ	σ	∆σ	σ	∆σ	σ	∆σ	σ	∆σ
∆Рср=		∆σсроп =		∆σсроп =		∆σсроп =		∆σсроп =		∆σсроп =
		σ =		σ =		σ =		σ =		σ =
Процент расхождения

Теоретические значения напряжений рассчитываются по следующим формулам:

σ₁^т = - σ₅^т = M*y₁/J_z = МПа;

σ₂^т = - σ₄^т = M*y₂/J_z= МПа;

σ₃^т = 0.

Процент расхождения вычисляется по формуле
