7. Активний опір
В лампі розжарювання під час проходження струму через її спіраль виникає світлове випромінювання. В момент подачі струму на спіраль лампи, коли вона холодна, її опір найменший. При цьому струм, який споживає лампочка може бути в декілька разів більшим за той, що вона споживає під час роботи. Швидкій стрибок струму в момент вмикання може привести до перегоряння спіралі. По мірі прогрівання спіралі її опір збільшується, а струм, який споживає лампочка зменшується до свого робочого значення.
Для вивчення процесів зміни напруги та струму в лампі розжарювання під час замикання та розмикання кола її живлення можливо скористатись USB-осцилографом.
Для зняття осцилограми струму необхідно скористатися струмовими кліщами, які з’єднують з 1-шим входом USB Autoscope II. Чорний затискач типу «крокодил» струмових кліщів приєднати до негативного виводу АКБ, червоний – до позитивного. Натиснувши на кнопку, розсунути губки та надіти на провід, що з’єднує вивід вимикача з лампою розжарювання (рис. 10), причому стрілка на губках, що вказує напрямок руху струму, повинна бути спрямована у бік лампи розжарювання.
Роз’їм осцилографічного щупа повинен бути підключений до аналогового входу № 2 USB-Autoscope II, чорний затискач типу «крокодил» осцилографічного щупа повинен бути з’єднаний з негативним виводом АКБ, пробник щупа повинен бути приєднаний до входу лампи розжарювання.
У вікні програми необхідно вибрати «Управление =>Загрузить настройки пользователя => 8 channel». Таким чином програма USB Осцилограф почне відображати значення напруги та струму одночасно (рис. 11).
1- точка приєднання струмових кліщів
2 – точка приєднання пробника осцилографічного щупа
3 – точка приєднання чорного затискача типу «крокодил» осцилографічного щупа;

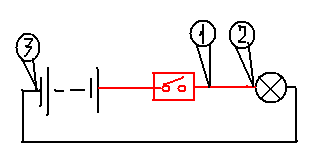

Рис. 10 Схема для перевірки сили струму та напруги, яку споживає лампа розжарювання
Включить запис сигналу. Запис вмикається (вимикається) за допомогою опції меню «Управление/Запись» або відповідною кнопкою панелі інструментів . Увімкнути вимикач. Дочекатися, поки напруга та струм не стабілізуються, вимкнути запис.
1
канал – осцилограма струму;
2 канал – осцилограма напруги

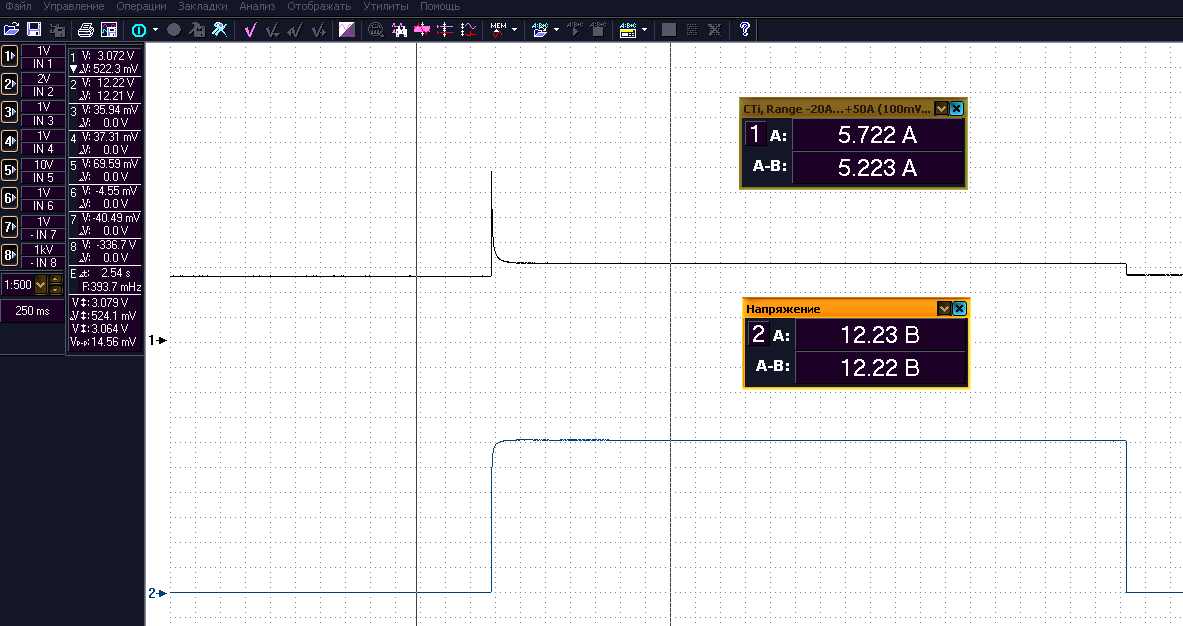

Рис. 11 Осцилограма зміни напруги та струму, що споживає лампа розжарювання
Аналіз записаного сигналу
7.1 Максимальний струм, що споживає лампа розжарювання в момент вмикання
Для його визначення необхідно скористатися маркерами «А» та «В» на осцилограмі. Для цього маркер «В» встановлюється на нульову горизонтальну лінію, яка відповідає величині струму при розімкнених контактах, а маркер «А» - на величину максимального значення струму . У віконечку каналу 1 в віконечку «Name» необхідно вибрати «СТі, Range -20А…+50А». У вікні програми необхідно вибрати «Отображать=>Индикатор значения=>Канала 1». Різниця «А-В» вкаже потрібне значення струму.
Максимальне значення сили струму : А
7.2 Струм, який споживає лампа розжарювання після свого прогріву
Визначається аналогічно попередньому, але маркер «А» встановлюється вже на горизонтальну ділянку осцилограми струму (рис. 11)
Робоче значення сили струму : А
