2. Средства активного контроля облучения

Подсистема оперативной дозиметрии предназначена для контроля оперативных индивидуальных доз персонала АЭС и подрядных организаций от гамма-излучения.

При выполнении радиационно-опасных работ на АЭС Украины используются прямопоказывающие электронные дозиметры DMC-2000S для информации персонала о достижении разрешенной допуском дозы облучения, обеспечивающие оперативный контроль.

В состав входит оборудование:

- индивидуальные электронные цифровые дозиметры (ИЦД) модели DMC-2000S-1020 шт. - автоматические считыватели ИЦД модели LDM-2000 - 35 шт.

- автоматические считыватели ИЦД модели LDM-3000 - 4 шт.

- облучатель ИЦД модели IRD-2000 - 1 шт.

- боксы для хранения ИЦД (УХЭД) - 28 шт.

- АРМы «Операторa ЩРК» - 3 шт.

Индивидуальные электронные цифровые дозиметры (ИЦД) модели DMC-2000 имеет спутниковый и автономный режимы.

Спутниковый режим используется в централизованной дозиметрической системе процедур через считывающее устройство LDM 2000 соединяется с другим оборудованием.

Характеристика	Значение
Количество ТЛ - детекторов	1 - 4
Материалы детекторов	LiF:Mg,Cu, P; 6LiF:Mg,Cu, P; 7LiF:Mg
Диапазон измерений	от 0,01 мЗв до 10 Зв
Измеряемые дозы: глубокая - поверхностная -	Hp(10), Hs(0,07)
Энергетическая зависимость чувствительности (Hp(10))	± 30 % в диапазоне от 15 кэВ до 3 МэВ
Типы радиоактивности	Гамма, бета, нейтронное излучение
Кодирование номера	Перфорированный код
Многократность использования	300 циклов
Габариты и масса дозиметра	80х55х10 мм, < 40 г.

В автономном режиме осуществляется переключения в режиме измерений,, осуществляется изменение параметров, при этом отображает на экране измеренные эквиваленты доз и мощности доз, а также появляющиеся неисправности.

Причем при включении дозиметра происходит программирование измерения эквивалентной дозы. (Это первые рисунки).

Мигающая точка на дисплее указывает на работу дозиметра.

Имеет два режима работы – хранения, пауза и измерение.

Технические характеристики TL-дозиметров

В режиме хранения дозиметр DMC-2000 не работает и определяет минимум энергии, при этом:

1. Контролирует состояние батареи, правильность функционирования дозиметра, и целостность данных инициализации и калибровки;

2.постоянно отображает сообщение «ПАУЗА», или персональное сообщение или неисправности;

3. Последовательное управление.

В режиме измерения выполняет:

1. Измерения эквивалентной дозы Нр (10), эквивалентной мощности дозы излучения, времени, проведенной в зоне.

2.Отображение дозы, мощности дозы излучения (если при конфигурации задана данная функция), сигнализации и сообщений об обнаруженных отказах.

3.Управление сигнализацией и предварительных сигналах.

4.Управление журналом событий.

5.звуковые сигналы.

6. Периодический контроль состояния батареи, рабочего состояния детектора, целостности данных инициализации и калибровки.

В этом режиме доступна функция «пропускного обмена данными».

После ряда манипуляции с кнопкой в соответствии с инструкцией проходит звуковой сигнал, вспышка красного светодиода чем полностью активируются все зоны дисплея и подтверждает работоспособности дозиметра и нахождение его в режиме ожидания, что функционально оповещается миганием индикатора, на дисплее подтверждается значение дозы, (единица измерения, формат –плавающей точкой- и выбор разрешения экрана.

Отображение измерения эквивалентной дозы. В режиме измерений дозиметр DMC 2000 постоянно измеряет эквивалент дозы Hp (10), и выполняет другие операции.

На дисплее отображается значение дозы. Единицы измерения, формат (фиксированная или плавающая точка) и разрешение экрана выбраны во время конфигурации дозиметра.

Пример дисплея: (см слайд)

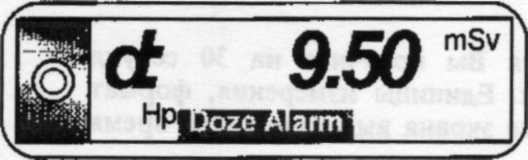

Накопление эквивалента дозы. Когда эквивалент дозы превышает значение 9999,999 мЗв (999,9999 бэр), на дисплее отображается информация, как показано на слайде d 9.9.9.9.9 mSv Hp. (см слайд).

Отображение измерений мощности дозы. Нажав и сразу же отпустив кнопку переключения можно на 30 секунд увидеть отображение значения эквивалента мощности дозы. Единицы измерения, формат (фиксированная или плавающая точка) и разрешение экрана выбираются во время конфигурации дозиметра.

Через 30 секунд снова будет отображаться значение эквивалента дозы

Примечание: имеется возможность получения альтернативных способов отображения дозы/мощности. Свяжитесь с нами.

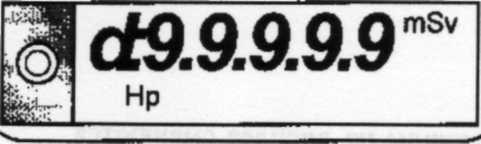

Когда значение эквивалента дозы превысит значение 9999 мЗв/ч (999,9 бэр/ч), то на дисплее будет следующие: R 9.9.9.9.9. mSv, Hp.

Дозиметры, имеющие программное обеспечение 2.6 и выше.При достижении максимума эквивалента мощности дозы, следующее сообщение-сигнализация отображается попеременно с измеренным значением, чтобы указать на возможную недооценку дозы из-за достижения предельного значения: «:SAtUR».

Это сообщение продолжает отображаться в режиме паузы.

После сброса дозы данное сообщение удаляется

Индикаторы неисправности и сигнализации. В случае неисправности или сигнализации каждые 2 секунды на дисплее сменяются дополнительные сообщения (пример сигнализации см. ниже): «d 9,50 mSv, Hp, Doze Alarm».

Если имеется разрешение, подтверждение сигнализации осуществляется нажатием кнопки переключения.

Просмотр порогов сигнализаций. Уставки сигнализаций и предварительных сигнализаций можно просмотреть в режиме измерений при помощи кнопки переключения.

Для отображения порогов нажмите и удерживайте кнопку переключения минимум 10 секунд, не отпуская во время попеременного отображения порогов (каждые 2 секунды).

Если отпустить кнопку переключения, эквивалент дозы автоматически будет отображен на дозиметре.

Последовательность отображения порогов следующая:

• после примерно 10 секунд будут отображаться следующие 3 сообщения. Чтобы избежать случайного переключения в режим паузы не отпускать кнопку переключения:

после этого будут отображаться следующие пороги:

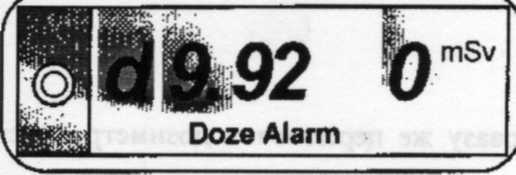

Порог сигнализации " «Доза": d5,92 0mSv, Hp, Doze Alarm»

Это значение соответствует порогу сигнализации эквивалента дозы основного измерения.

Значение представлено в показательной форме.

В вышеуказанном примере значение мощности соответствует 5,92 мЗв (5.92·10⁰ мЗв).

Отображение порога сигнализации "Мощность" «R9.90 - 1mSv/h, Rate Alarm»

Данное значение соответствует порогу сигнализации эквивалента мощности дозы основного измерения.

Значение представлено в показательной форме.

В вышеуказанном примере значение мощности соответствует 0,990 мЗв/ч (9.90.10-' мЗв/ч).

Отображение порога предварительной сигнализации "Доза" «d1.00 0mSv, Rate Alarm»

Данное значение соответствует порогу предварительной сигнализации эквивалента дозы основного измерения (здесь: 1 мЗв).

Отображение порога предварительной сигнализации "Мощность": «R.1.30- 1mSv/h Rate».

Данное значение соответствует порогу предварительной сигнализации эквивалента мощности основного измерения (здесь: 0,130 мЗв/ч).

Переключение в режим паузы

Переключение в режим паузы происходит при отключении дозиметра DMC 2000. Для переключения в режим паузы при работе в автономном режиме нажать кнопку переключения и

удерживать нажатой в течение примерно 10 секунд. При появлении сообщения "go out", отпустить кнопку переключения. Кратковременно будет отображаться сообщение "out": «OUt»

Теперь дозиметр в режиме паузы, а дисплей отображает:

- мигание функциональных индикаторов;

- может отображаться одно из следующих сообщений (в зависимости от конфигурации дозиметра: закреплен или не закреплен за специалистом,...):

- незакрепленный дозиметр: «:PAUSE»

- закрепленный дозиметр «A:FFEСt» или имя владельца в зависимости от конфигурации.

Работа в режиме паузы.

Нормальное отображение

Когда дозиметр DMC 2000 находится в режиме паузы, выполняет операции присущие "Режиму паузы".

На дисплее отображается сообщение "Пауза" или "affect" (или имя владельца) в зависимости от того, закреплен он за конкретным специалистом или нет.

• незакрепленный дозиметр:

В случае неисправности, дополнительные сменяющие друг друга сообщения отображаются на дисплее каждые 2 секунды:

Использование кнопки переключения.

В автономном режиме при помощи кнопки переключения могут быть выполнены следующие операции:

- включение и выключение дозиметра (переключение из режима паузы в режим измерении и наоборот)

- просмотр на дисплее дозиметра информации, требуемой для его использования

- изменение при необходимости порогов сигнализаций.

Различные функции кнопки переключения перечислены ниже:

- нажатие кнопки для отображения данных;

- нажатие и удержание сохраняет данные на дисплее;

- через 5 секунд без нажатия осуществляет нормальное отображение информации в режиме паузы.

Последовательно отображаются следующие данные (при нажатии кнопки переключения):

Включение дозиметра (на слайде).

Сигнализации

Дозиметр DMC 2000 генерирует звуковые и визуальные сигнализации при превышении предварительно установленных порогов. В режиме измерений этими индикаторами сигнализаций являются:

- звуковая сигнализация, выдаваемая гудком дозиметра

- мигающее сообщение или символ на дисплее

- 3 вспышки (короткие вспышки светового индикатора) во время сигнализации со скоростью 3 быстрые световые вспышки в секунду (если эта функция сконфигурирована для дозиметра).

Примечания:

в случае одновременных сигнализаций отображаются все соответственные сообщения и символы звуковые сигнализации и информация по сигнализациям на дисплее могут быть заблокированы при конфигурировании дозиметров DMС 2000 .

Предварительная сигнализация дозы осуществляется: а) по причине, если превышен порог предварительной сигнализации эквивалента дозы; б) звуковая сигнализация - On : 50 ms Off: 150 ms; в) отображение на дисплее - мигают сообщение "Доза" и предупреждающий символ. (Доза все еще отображается на дисплее); г)подтверждение снимает звуковой сигнал, но не меняет информацию на дисплее - чтобы подтвердить предварительную сигнализацию дозы, нажать и удерживать по крайней мере 3 секунды кнопку переключения.

Предварительная сигнализация мощности дозы а) причина (только в режиме измерений) - превышен порог предварительной сигнализации эквивалента мощности дозы; б) звуковая сигнализация; в) отображение на дисплее - мигает сообщение «Мощность» и предупреждающий символ. Доза все еще отображается на дисплее; г) подтверждение – снимает звуковой сигнал, но не меняет информацию на дисплее – для подтверждения предварительной сигнализации дозы – нажать и удерживать 3 сек кнопку переключения.

Сигнализация дозы. а) причина (только в режиме измерений)- превышен порог сигнализации эквивалента дозы; б) звуковая сигнализация; в) ) отображение на дисплее - мигает сообщение «Сигнализация дозы». Доза все еще отображается на дисплее.

Сигнализация мощности дозы .а)причина (только в режиме измерений):- превышен порог сигнализации эквивалента мощности дозы; б) звуковая сигнализация; в) отображение на дисплее – мигает сообщение «Сигнализация мощности». Доза все еще отображается.

On : 150ms Off: 50 ms

Сигнализация времени. а)причина - превышен порог сигнализации1;б) звуковая сигнализация - один сигнал каждую секунду; в)отображение на дисплее - О на дисплее поочередно появляются сообщение "CLOC" и результаты измерений.

Установка рабочих параметров.

В автономном режиме

Когда дозиметр DMC 2000 в данном режиме, основные рабочие параметры могут быть непосредственно изменены пользователем при помощи кнопки переключения. Другое оборудование не требуется.

В режиме паузы можно сделать следующее.

Изменяемые параметры

Параметры, которые можно изменить, описаны далее в порядке, в котором они появляются на дисплее при нажатии кнопки переключения.

Конечно, в зависимости от конфигурации дозиметра, некоторые параметры могут не отображаться.

Суммарная доза

Можно изменить на спутниковом и автономном режиме.

Данный параметр позволяет суммировать полученную дозу (или сбросить на нуль) в течение каждого периода использования.

• Сообщение "totat указывает, что дозиметр суммирует значения эквивалентов дозы после каждого использования• Сообщение "reset" указывает, что дозиметр сбрасывается на нуль каждый раз, когда он переключается в режим измерений, с ранее накопленным значением эквивалента дозы.

¹Порог временной сигнализации может быть запрограммирован на заводе или при помощи считывающего устройства и программного обеспечения DOSIM ASS-DM. Этот порог не может быть настроен в автономном режиме

Порог сигнализации "Доза"

Данный параметр соответствует значению полученной дозы, выше которого сработает сигнализация.

Данное значение может быть установлено от 0,01 х 10² до 9,99 х 10³ мЗв.

Порог сигнализации "Мощность"

Данный параметр соответствует значению мощности дозы, выше которого сработает сигнализация.

Данное значение может быть установлено от 0,01 х 10^-2 до 9,99 х10³ мЗв.

Порог сигнализации "Время"

Данный параметр соответствует периоду времени работы в режиме измерений, после которого сработает сигнализация.

Это значение может быть установлено от 0 ч. 01 мин. до 99 ч. 59 мин.

Если данное значение установлено 00 ч. 00 мин., временная сигнализация не будет срабатывать.

Порог предварительной сигнализации "Доза"

Данный параметр соответствует значению полученной дозы, выше которого сработает предварительная сигнализация.

Данное значение может быть установлено от 0,01 х 10^-2 до 9,99 х 10³ мЗв; данное значение должно всегда быть ниже порогового значения основной сигнализации "Доза".

Если данное значение установлено на 0 (0.00.10⁰) предварительная сигнализация дозы не будет срабатывать

Порог предварительной сигнализации "Мощность"

Данный параметр соответствует значению мощности дозы, выше которого сработает предварительная сигнализация.

Данное значение может быть установлено от 0,01·10^-2 до 9,99·10³ мЗв; данное значение должно всегда быть ниже порогового значения основной сигнализации "Мощность".

Если данное значение установлено на 0 (0.00.10°) предварительная сигнализация мощности дозы не будет срабатывать.

Индикация звуковой сигнализации

Данный параметр предоставляет показания по окружающей пользователя мощности излучения при помощи звукового сигнала, который независим от информации на дисплее:

"ВЕЕР.0": для данной дозы нет звукового сигнала

"ВЕЕР.1": 1 сигнал каждые 100 Зв (10 мбэр)

"ВЕЕР.2": 1 сигнал каждые 10 Зв (1 мбэр)

"ВЕЕР.З": 1 сигнал каждый 1 Зв (0,1 мбэр)

"ВЕЕР.4": 1 сигнал каждые 8 пульсов (примерно I сигнал/сек/267 Зв)

"ВЕЕР.5": 1 сигнал каждые 4 пульса (примерно 1 сигнал/сек/133 Зв)

Процедуры изменения параметров

Модификация параметров проводится в режиме изменения параметров. В предыдущем разделе было описано, как войти в этот режим.

Процедура та же для всех изменяемых параметров (пример подробно описан в разделе "Пример установки параметров").

Установка параметров состоит из 3 шагов: Шаг

Этот шаг определяется мигающим символом "Р", отображаемым слева от функциональных индикаторов. Он дает доступ ко всем изменяемым параметрам.

• нажатие и отпускание кнопки переключения вводит текущий параметр и переводит к следующему параметру

• нажатие и удержание кнопки переключения переводит к следующему шагу. Шаг "D"

Дозиметр DMC 2000 автоматически переключается обратно в режим паузы через 10 секунд бездействия кнопки переключения.

Пример установки параметров

Войти в режим изменения параметров.

Перейти к параметру, который необходимо изменить:

- последовательно нажать и отпускать кнопку переключения. В приведенном примере: порог сигнализации дозы (СЛАЙД).

отображаемому параметру предшествует мигающий символ "Р" (режим изменения параметров активен).

Чтобы получить доступ к цифре, которую хотим изменить:

- нажать и удерживать кнопку переключения пока не появится мигающий символ "D" (мигает цифра, которую можно изменить)

- нажать и отпускать кнопку переключения пока не начнет мигать цифра, которую Вы хотите изменить.

В приведенном примере подлежащая изменению цифра начинает мигать как только отображается символ «9».

Чтобы изменить значение выбранной цифры:

- нажать и удерживать кнопку переключения пока не появится мигающий символ "I"

- установить требуемую величину данной цифры, нажимая и отпуская кнопку переключения до достижения данного значения.

В приведенном примере кнопку переключения необходимо нажать 4 раза, чтобы получить значение "9".

Чтобы перейти к следующей цифре:

- нажмите и удерживайте кнопку переключения, пока не появится мигающий символ "d"

- перейдите к другим цифрам, которые Вы хотите изменить, нажимая и удерживая кнопку переключения

В приведенном примере кнопку переключения необходимо нажать 3 раза, чтобы достичь показатель

Чтобы изменить значение вновь выбранной цифры:

- нажать и удерживать кнопку переключения, пока не появится мигающий символ "I"

- установить требуемую величину данной цифры, нажимая и отпуская кнопку переключения до достижения данного значения.

В приведенном примере кнопку переключения необходимо нажать 4 раза, чтобы получить значение "-2"

Подтверждение новых значений

- нажать и удерживать кнопку переключения, пока не появится мигающий символ "Р"

Изменение других параметров:

- нажать и удерживать кнопку переключения чтобы получить доступ к следующему параметру, который необходимо изменить

- повторите шаги, описанные выше для параметра "сигнализация дозы".

Для возвращения в режим паузы:

- подождать примерно 10 секунд перед тем, как использовать кнопку переключения. Дозиметр автоматически вернется в режим паузы.
