Раздел 8. Оу и устройства на его основе
1. .Перечислить свойства, которыми обладает идеальный операционный усилитель:
1. Коу=∞, Iвх.оу=0, Rвых=0, fгр=∞.
2. Коу=∞, Iвх.оу=0, Rвых=∞, fгр=0.
3. Коу=0, Iвх.оу=∞, Rвых=0, fгр=∞.
4. Коу=∞, Iвх.оу=0, Rвых=∞, fгр=∞.
Входы ОУ "виртуально замкнуты", т.е.:
1. Rвх=0, U+вх = U-вх 2. Rвх=∞, U+вх = U-вх
3. Rвх=∞, U+вх > U-вх 4. Rвх=0, U+вх < U-вх.
Коэффициент усиления ОУ (Коу) ≥ 1 в интервале частот:
0 - fгр
0 - f1
fгр - f1 .
4. Чтобы при введении ООС ОУ не самовозбуждался, спад АЧХ Коу должен составлять:
1. V = -20дБ/дек,
2. V = -10дБ/дек, 3. V = +20дБ/дек, 4. V = 0дБ/дек,

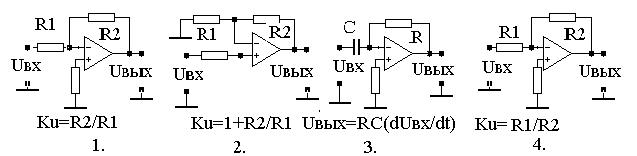

5. Показать схему инвертирующего усилителя и записать выражение его коэффициента усиления по напряжению.
1. 2. 3. 4.
6. Показать схему неинвертирующего усилителя и записать выражение его коэффициента усиления по напряжению:
1. 2. 3. 4
7. Показать схему дифференцирующего усилителя
1. 2. 3. 4
8
.
Схема устройства приведенная на рисунке
называется:
1. Дифференцирующий усилитель.
2. Интегрирующий усилитель.
3. Усилитель разности.
4. Инвертирующий усилитель.
9. Дифференциальный усилитель должен усиливать сигнал
1. полный 2. разностный (дифференциальный). 3. синфазный. 4.выходной.
10. Основное достоинство дифференциального усилительного каскада:
1.большое подавление синфазного сигнала;
2. большое усиление синфазного сигнала;
3. большое усиление дифференциального сигнала;
4. большое подавление дифференциального сигнала;
11. На вход дифференциального усилителя воздействуют два сигнала Uвх1, Uвх2. Какой сигнал называется дифференциальным и какой – синфазным.
1.Uдиф= Uвх2 - Uвх1 ,Uсс= Uвх2+ Uвх1;
2. Uдиф= Uвх2 - Uвх1 ,Uсс= 0.5(Uвх2+ Uвх1);
3. Uдиф= Uвх2 + Uвх1 ,Uсс= Uвх2- Uвх1;
4.Uдиф= 0.5(Uвх2 - Uвх1) ,Uсс= Uвх2+ Uвх1
12. Многокаскадный усилитель состоит четырех однотипных каскадов с коэффициентом усиления по напряжению Кu =10 и верхней граничной частотой fв=20кГц, для каждого из них. Рассчитать коэффициент усиления и верхнюю граничную частоту многокаскадного усилителя.
40, 40кГц
100, 10кГц
10000, 10кГц
10000, 80кГц.
13. Многокаскадный усилитель состоит из двух однотипных каскадов с коэффициентом усиления по напряжению Кu =20 и верхней граничной частотой fв=14,1кГц, для каждого из них. Рассчитать коэффициент усиления и верхнюю граничную частоту многокаскадного усилителя.
20, 14.1кГц
400, 14.1кГц
400, 10кГц
40, 14.1кГц.
14. Многокаскадный усилитель состоит четырех однотипных каскадов. Его коэффициент усиления по напряжению Кu =104 , а верхняя граничная частота fв=10кГц. Рассчитать коэффициент усиления и верхнюю граничную частоту каждого из каскадов.
10, 40кГц
100, 10кГц
10, 20кГц
10000, 20кГц.
1
5.
Рассчитать коэффициент усиления и
верхнюю граничную частоту для схемы
приведенной на рис., где DA1,
DA2-140УД6 (140УД6 имеет
внутреннюю однополюсную частотную
коррекцию, Коу=105, частота единичного
усиления f1=1МГц).
1. 25, 40кГц;
2. 50, 100кГц;
3. 10, 10кГц;
4. 100, 20кГц
1
6.
Операционный усилитель 140УД6 имеет
внутреннюю однополюсную частотную
коррекцию, Коу=105, частота единичного
усиления f1=1МГц.
Определить верхнюю граничную частоту
схемы усилителя, показанной на рис.
1. 100 Гц
2. 104 Гц
3. 105 Гц
4. 50Гц
17. Операционный усилитель 140УД6 имеет внутреннюю однополюсную частотную коррекцию, Коу=105, частота единичного усиления f1=1МГц. Определить верхнюю граничную частоту операционного усилителя.
1. 10 Гц 2. 104 Гц 3. 105 Гц 4. 50 Гц.
18. Операционный усилитель 140УД6 имеет внутреннюю однополюсную частотную коррекцию, Коу=105, частота единичного усиления f1=1МГц. Определить коэффициент усиления ОУ на частоте 100кГц.
1. 100. 2. 104 3. 105 4. 10 ю.

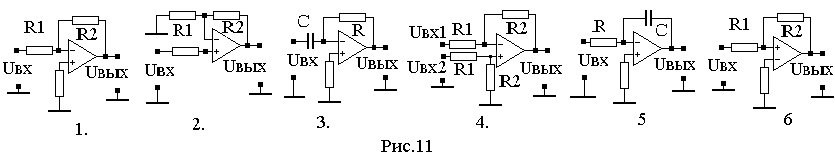

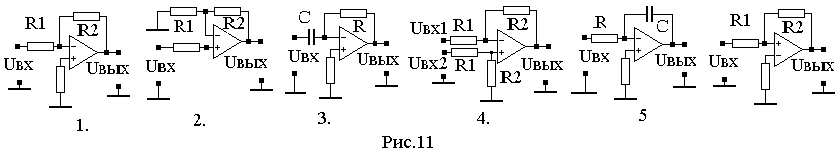

19. Показать на рис.11 схему инвертирующего усилителя:
1. 2. 3. 4. 5. 6.
20. Показать на рис.11 схему неинвертирующего усилителя:
1. 2. 3. 4. 5. 6.
21. Показать на рис.11 схему дифференциального усилителя:
1. 2. 3. 4. 5. 6.
23. Показать на рис.11 схему дифференцирующего усилителя:
1. 2. 3. 4. 5. 6.
24. Показать на рис.11 схему интегрирующего усилителя:
1. 2. 3. 4. 5. 6.
25. Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для схемы №1, приведенной на рис.11:
1. Uвых= (R2/ R1)Uвх 2. Uвых= (1+R2/ R1)Uвх 3. Uвых= (R2/ R1)(Uвх2+ Uвх1)
4. Uвых= (R2/ R1)(Uвх2- Uвх1) 5. Uвых= (RC)dUвх/dt 6. Uвых= (RC)∫Uвхdt
7. Uвых= (R1/ R2)Uвх
26. Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для схемы №2, приведенной на рис.11:
1. Uвых= (R2/ R1)Uвх 2. Uвых= (1+R2/ R1)Uвх 3. Uвых= (R2/ R1)(Uвх2+ Uвх1)
4. Uвых= (R2/ R1)(Uвх2- Uвх1) 5. Uвых= (RC)dUвх/dt 6. Uвых= (RC)∫Uвхdt
7. Uвых= (R1/ R2)Uвх
27. Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для схемы №3, приведенной на рис.11:
1. Uвых= (R2/ R1)Uвх 2. Uвых= (1+R2/ R1)Uвх 3. Uвых= (R2/ R1)(Uвх2+ Uвх1)
4. Uвых= (R2/ R1)(Uвх2- Uвх1) 5. Uвых= (RC)dUвх/dt 6. Uвых= (RC)-1∫Uвхdt
7. Uвых= (R1/ R2)Uвх
28. Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для схемы №4, приведенной на рис.11:
1. Uвых= (R2/ R1)Uвх 2. Uвых= (1+R2/ R1)Uвх 3. Uвых= (R2/ R1)(Uвх2+ Uвх1)
4. Uвых= (R2/ R1)(Uвх2- Uвх1) 5. Uвых= (RC)dUвх/dt 6. Uвых= (RC)∫Uвхdt
7. Uвых= (R1/ R2)Uвх
29. Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для схемы №5, приведенной на рис.11:
1. Uвых= (R2/ R1)Uвх 2. Uвых= (1+R2/ R1)Uвх 3. Uвых= (R2/ R1)(Uвх2+ Uвх1)
4. Uвых= (R2/ R1)(Uвх2- Uвх1) 5. Uвых= (RC)dUвх/dt 6. Uвых= (RC)-1∫Uвхdt
7. Uвых= (R1/ R2)Uвх
Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для ОУ, работающего в режиме малого сигнала:
1. Uвых= Коу(U+вх+ U-вх)
2. Uвых= Коу(U-вх -U+вх)
3. Uвых= Коу(U+вх- U-вх)
4. Uвых= Коу(U+вх- U-вх)
Выбрать соотношение, которое характеризует связь между выходным и входными сигналами для ОУ, работающего в режиме большого сигнала:
1. Uвых= Коу(U+вх+ U-вх)
2. Uвых= Коу(U-вх -U+вх)
3. Uвых= Е+п, Uвх>0
4. Uвых= Е-п, Uвх<0
5. 3 и 4*
