3. Основные неисправности и техническое обслуживание генераторов постоянного и переменного тока

§ 12. Основные неисправности и техническое обслуживание генераторов постоянного и переменного тока

К основным неисправностям генераторов постоянного тока относятся:

усиленное искрение под щетками, наруше­ние контакта между щетками и коллектором. Причиной этих неисправностей бывает загряз­нение щеток и коллектора, неплотное прилега­ние щеток к коллектору, слабое натяжение пружин и износ щеток, заедание щеток в щет­кодержателе;

перегрев коллектора и сильный износ ще­ток. Это происходит, как правило, при чрез­мерном нажатии щеток на коллектор;

обрывы и замыкания в обмотках возбужде­ния и якоря: обрыв обмотки возбуждения, межвитковое замыкание в катушках обмотки возбуждения, замыкание обмотки возбужде­ния на корпус генератора, замыкание обмотки якоря на «массу», межвитковое замыкание обмотки якоря (как правило, в лобовых час­тях), обрыв в обмотке якоря (нарушение контакта между концом секции и петушком кол­лектора) ;

-замыкание изолированной щетки на «мас­су» в результате разрушения изоляции щетко­держателя;

-замыкание смежных пластин коллектора графитовой пылью;

-выработка посадочных мест в крышках ге­нератора под шарикоподшипник;

-выход из строя шарикоподшипников, как правило, из-за отсутствия смазки в них;

-замасливание и загрязнение генератора, приводящее к его отказу (например, на авто­мобилях МАЗ и КрАЗ при попадании в гене­ратор дизельного топлива);

-недостаточный срок службы смазки ЦИАТИМ-201. Рекомендуется эту смазку за­менять на смазку 158, МРТУ 12Н № 139-64.

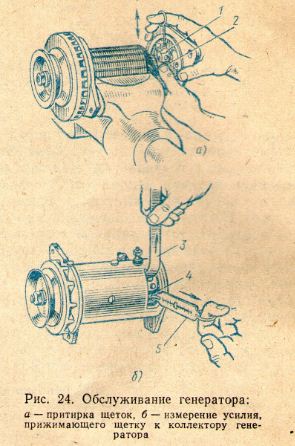

Изношенные на ²/₃ размера или поломан­ные щетки заменяют новыми. Новые или пло­хо притертые щетки необходимо притереть к коллектору. Для этого полоску стеклянной бу­маги 2 (рис. 24, а) с зернистостью 80—100 не­сколько раз протягивают между щеткой 1 и коллектором. Стеклянная бумага своей абра­зивной поверхностью должна быть обращена к щетке. После притирки коллектор и щетки продувают сжатым воздухом.

Л егкость перемещения щетки в щеткодер­жателе определяют вручную, приподняв рычаг щеткодержателя. Если обнаружено заедание щетки, то ее и щеткодержатель промывают бензином. Пружина щеткодержателя должна прижимать щетку к коллектору с определен­ной силой (600—1300 гс в зависимости от типа генератора). Чтобы определить величину этой силы, нужно подложить под щетку полоску тонкой бумаги 3 (рис. 24, б) и, отводя рычаг щеткодержателя 4 от щетки с помощью крюч­ка динамометра 5 до освобождения этой полос­ки, зафиксировать показания динамометра.

Основными неисправностями генераторов переменного тока являются следующие;

-быстрый износ щеток и контактных колец. Это происходит за счет увеличения биения контактных колец (ротора), а также при попа­дании масла с пылью на контактные кольца;

-ненормальный шум генератора. Причиной шума может быть износ и заедание подшипни­ков, выработка посадочного места под под­шипники, недостаточное количество смазки в подшипниках, чрезмерное натяжение или пере­кос натяжного ремня, задевание ротора за полюса статора;

-зависание щеток в щеткодержателе; подгорание контактных колец; обрыв или короткое замыкание в фазных обмотках статора;

-отпайка концов обмотки возбуждения от контактных колец или обрыв в обмотке воз­буждения;

-пробой диодов или обрыв в них; нарушение контакта в соединении диода с «массой».

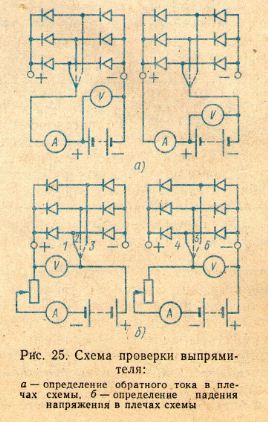

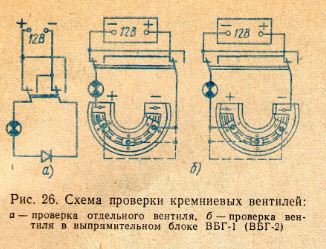

П роверка выпрямителя и от­дельных вентилей. Величину обратного тока в каждом плече выпрямителя определяют по схеме, изображенной на рис. 25, а. Исправ­ность отдельных вентилей можно проверить измерением падения напряжения на зажимах каждого плеча выпрямителя (схема на рис. 25,6). В этом случае поочередно в каждом плече реостатом устанавливают ток согласно техническим условиям для данного типа выпря­мителя и замеряют величину падения напря­жения. Исправность вентилей определяют по схеме, изображенной на рис. 26, а. Вентиль ис­правен, если лампочка горит при соединении « + » источника с « + » вентиля. Если вентиль пробит, то лампочка горит в обоих положени­ях переключателя. При обрыве вентиля лам­почка не горит ни в одном положении пере­ключателя. Напряжение на вентиле не должно превышать установленного для него предельно допустимого значения. От сети переменного тока вентили проверять нельзя. В случае вы­прямительного устройства, выполненного в ви­де блока (ВБГ-1, ВБГ-2 и др.), его проверка осуществляется,-как показано на рис. 26, б.
