6.2.7. Построение карты поверхности топографического порядка

Любая закономерность графически может быть выражена с по­мощью карты поверхности топографического порядка.

Картами поверхности топографического порядка являются кар­ты изменения по площади любого параметра (мощности, высоты, α_СП, J_ny , пористости и т.п.), выраженного в изолиниях.

Прямые способы построения карт основаны на принципах ин­терполяции и экстраполяции.

Интерполяция — это определение положения на карте равных значений исследуемого параметра, кратных принятому сечению, между двумя скважинами, величина параметра в которых известна.

- 278 -

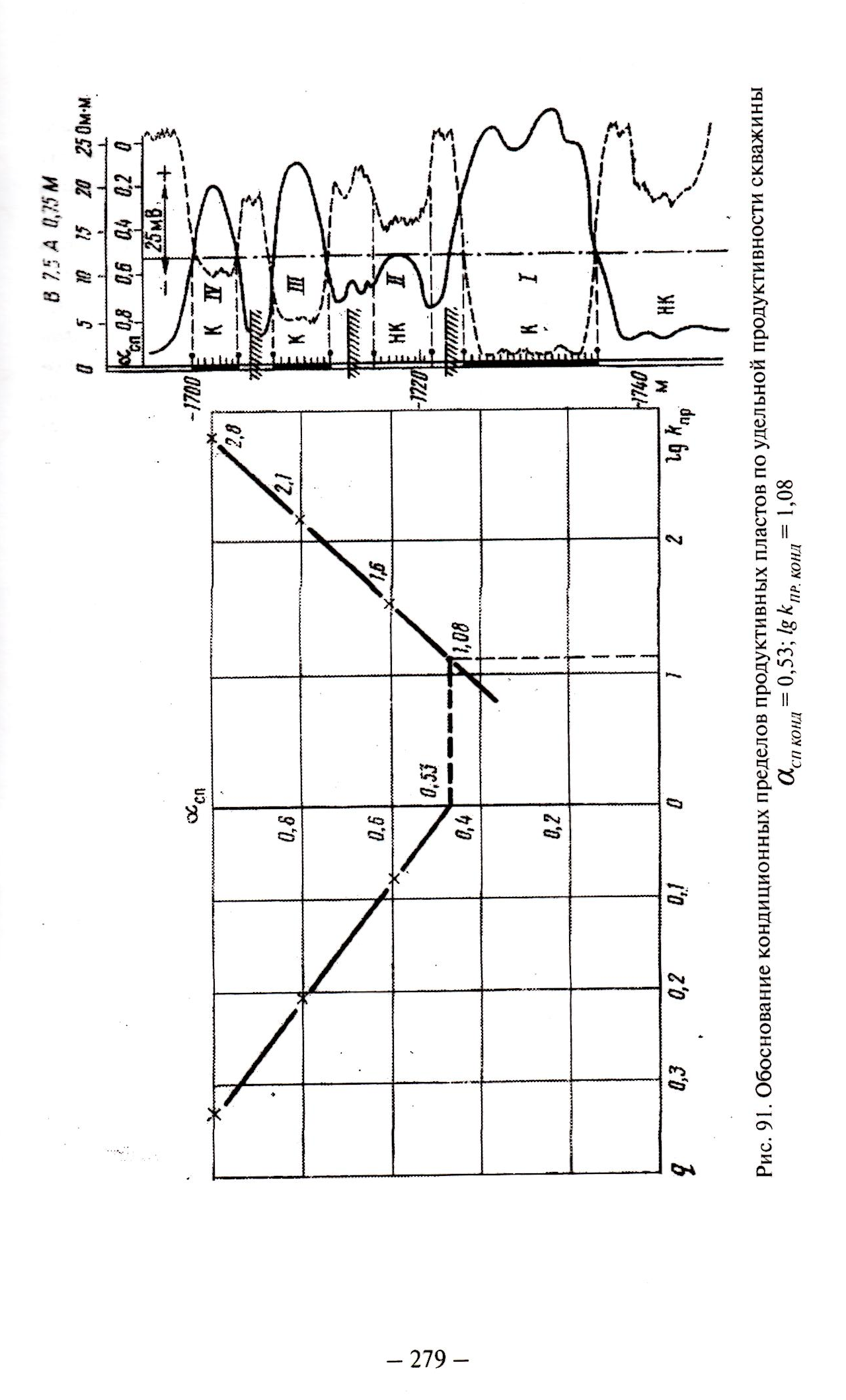

Экстраполяция заключается в определении положения таких же значений в неизученной области за пределами одной из скважин с учетом размеров заложений между скважинами в изученной области.

Заложением называется горизонтальная проекция кратчайшего расстояния между двумя изолиниями.

Основным прямым способом построения различного рода карт является способ треугольников. Суть его заключается в следующем.

Все ближайшие скважины соединяются непересекающимися линиями, которые образуют сеть треугольников.

С помощью интерполяции на сторонах треугольника находят по­ложения отметок, кратных принятому сечению (рис. 92), через кото­рые будут проводиться изолинии. Эту операцию можно упростить, если пользоваться палеткой (высотной арфой), которая представля­ет собой ряд параллельных прямых линий, проведенных на одинако­вом расстоянии (1 ...2 мм) друг от друга. После того, как установлено положение отметок, все точки, имеющие одинаковые отметки, сое­диняют сплошными плавными изолиниями.

Е

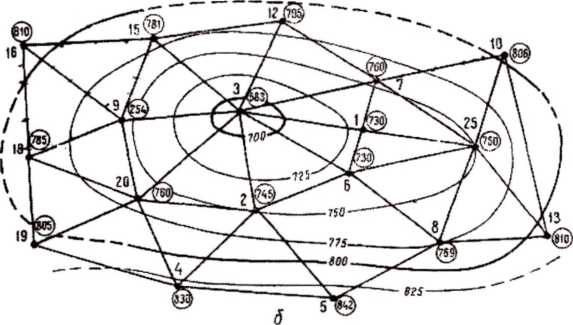

Рис. 92. Принцип построения карты поверхности топографического порядка с помощью высотной арфы:

а — высотная арфа; б — карта; цифры в кружках — отметка скважин

сли нужно проэкстраполировать изолинии за пределы сква­жин, то от крайней изолинии откладывают величину последнего за­ложения на один или два шага и соединяют полученные точки пре­рывистыми плавными изолиниями.

- 280 -

6.2.8. Определение границ распространения коллекторов и построение карты эффективной мощности продуктивного пласта

Задача установления границ распространения коллекторов по площади возникает в тех случаях, когда продуктивный пласт (про­слой) выклинивается или замещается на всю мощность непроница­емыми разностями.

Выклинивание связано с линзовидным строением продуктив­ного пласта и с различного рода стратиграфическими несогласиями (размыв, притыкание к более древней поверхности и т.п.).

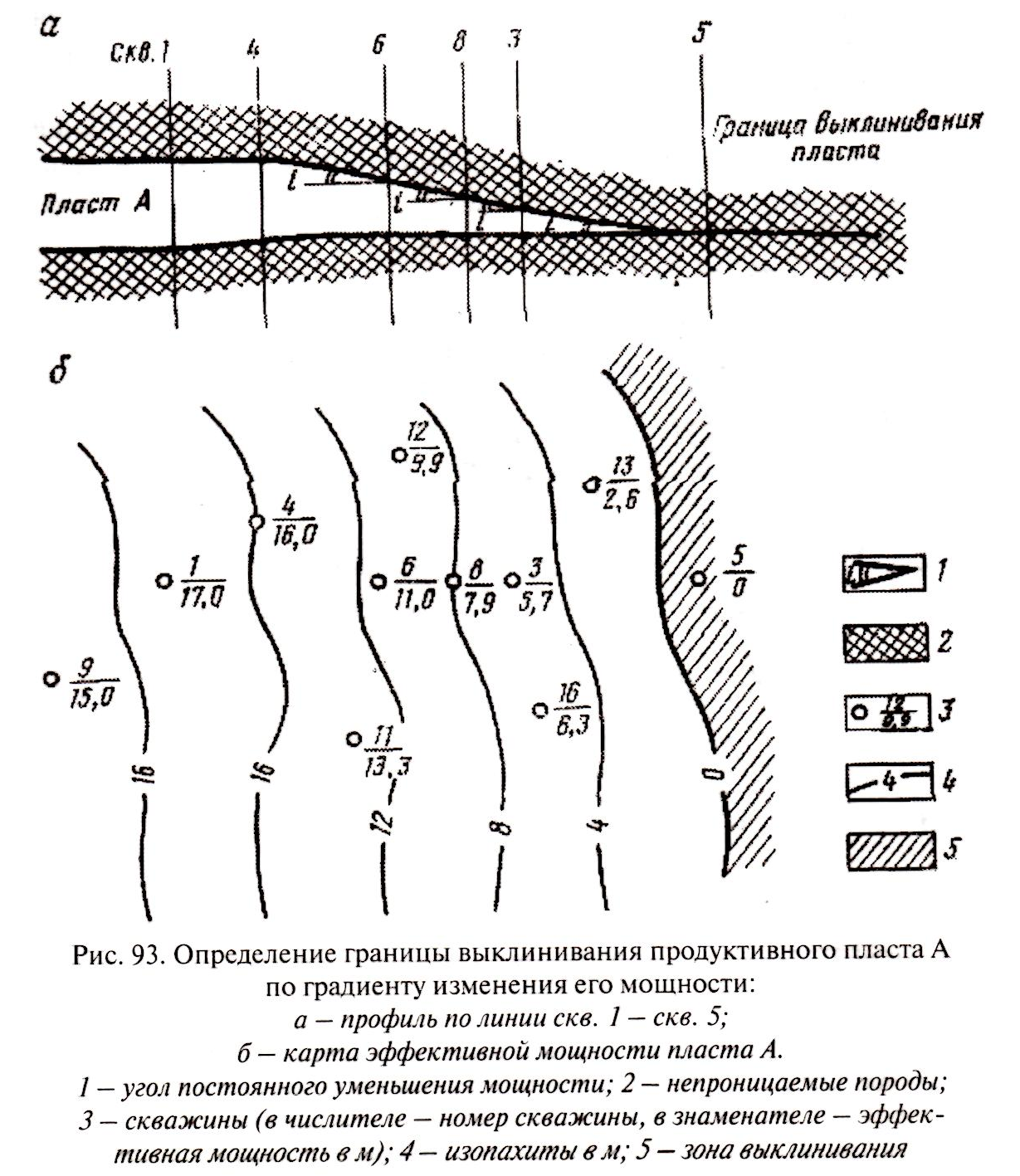

Граница выклинивания определяется однозначно по градиен­ту изменения эффективной мощности продуктивного пласта (про­слоя) в профиле не менее чем из трех скважин в сторону выклини­вания (рис. 93). Если градиент изменения эффективной мощности

- 281 -

установить не удается, то граница коллекторов (линия нулевой мощ­ности) проводится на середине расстояния между двумя скважина­ми, в одной из которых вскрыт пласт-коллектор.

Литолого-фациальное замещение коллекторов продуктивного пласта непроницаемыми разностями представляет собой постепен­ное ухудшение коллекторских свойств пласта, уменьшение мощно­сти коллекторов к границе коллектор — неколлектор до нуля.

Следовательно, при определении границы распространения коллекторов учитываются кондиционные пределы параметров про­дуктивных пластов по площади. Для установления этой границы способом треугольников составляется карта изменения значений, например (Х_сп или другого геофизического параметра (рис. 94). На карте путем интерполяции проводится изолиния OL_cm соответству­ющая кондиционному значению этого параметра. Зона с более вы­сокими значениями (Х_сп будет являться областью распространения коллекторов, а зона по другую сторону изолинии с кондиционным значением 0._сп— областью распространения неколлекторов.

Подобным же образом можно выделить и зоны распространения коллекторов разной продуктивности, например песчаников и алев­ролитов. В последнем случае такая карта носит название литолого- фациальной.

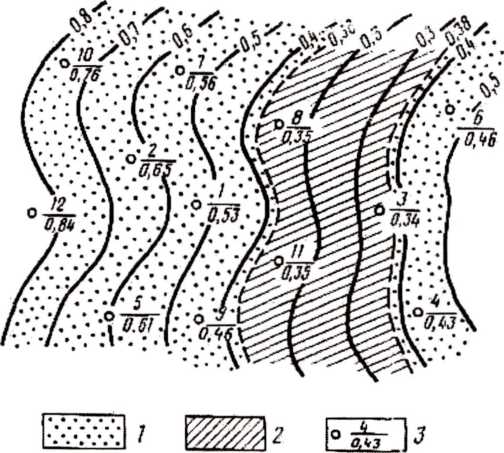

Рис. 94. Определение границы распространения коллекторов по карте изменения значения относительной аномалии СП:

1 — коллектор, 2 — неколлектор, 3 — скважины (в числителе — номер сквижины, в знаменателе — значение α_СП)

- 282 -

При построении карты эффективной мощности продуктивного пласта около каждой скважины подписывается мощность пройден­ных ею коллекторов, а также проводится граница коллектор — не- коллектор. При литолого-фациальной изменчивости она снимается с карты α_СП или другого геофизического параметра, а при выклини­вании проводится описанными выше способами.

При проведении других изопахит (линий равных мощностей) ин­терполяция от нулевой изопахиты к ближайшим к ней скважинам, вскрывшим эффективную мощность, ведется линейно с учетом вы­бранного сечения. Между остальными скважинами изопахиты эф­фективной мощности проводятся способом треугольников (рис. 95).

Рис. 95. Построение карты эффективной мощности продуктивного пласта, подверженного замещению коллекторов не коллекторам и на всю мощность.

Условные обозначения см. на рис. 94
