Материал трубопровода

Применяют различные материалы, что связано с различной температурой среды и агрессивностью.

Чаще всего используют стальные трубы:

Вид стали	Температура продукта не более 0С
Углеродистая сталь	450
Легированная сталь	570
Высоколегированная сталь	700

Чугунные трубы до 300 ⁰С.

Применяют также другие металлические трубы => медные, алюминиевые, свинцовые, титановые и др. И неметаллические => полиэтиленовые, фторопластовые, керамические, асбоцементные, стеклянные и др.

Способы соединения трубопроводов

1. Неразъёмные – сварные, паяные.

2. Разъёмные

• фланцевые

• резьбовые

• раструбные (применяются для чугунных, бетонных и керамических труб)

Арматура трубопроводов

1. Конденсатоотводчики

В паровых и газовых коммуникациях вследствие охлаждения всегда может происходить конденсация воды, смолы или другой жидкости, содержащейся в газе в виде пара. Накопление конденсата очень опасно, так как, двигаясь по трубам с большой скоростью ( ), жидкостная пробка, обладающая большой инерцией, будет вызывать сильнейшие гидравлические удары. Они расшатывают трубопроводы и могут вызывать их разрушение.

Поэтому газопроводы монтируют с небольшим уклоном, а в наинизшей точке устанавливают конденсатоотводные трубки.

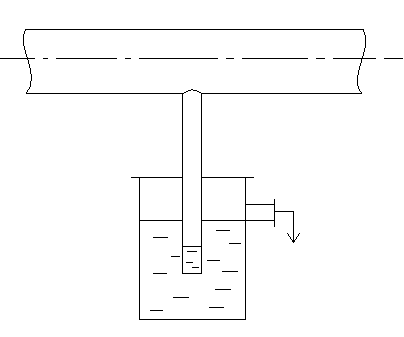

Гидравлический затвор Для вакуумных трубопроводов =>

через барометрическую трубу.

При больших давлениях используют специальные конструкции конденсатоотводчиков (рассматриваются далее).

2. Вентили.

1 - корпус;

2 - седло;

3 - клапан;

4 - шпиндель;

5 - сальник.

Клапан притёрт к седлу и плотно перекрывает движение среды.

Шпиндель имеет нарезную часть и соединён с маховиком. Герметичность обеспечивается сальником.

Вентили являются запорно-регулирующей арматурой, т.е. позволяют плавно регулировать расход.

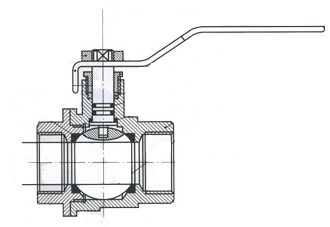

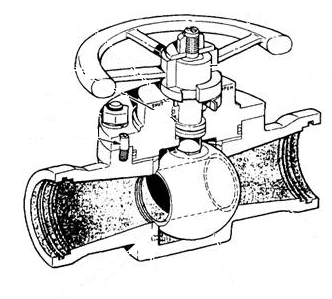

3. Краны

В корпусе вращается пришлифованная коническая или шаровая пробка со сквозным отверстием. Краны используют преимущественно как запорную арматуру. Регулировать расход сложно.

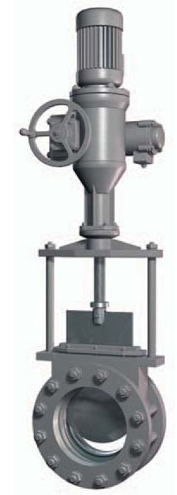

4. З адвижки

Ш иберная

Бывают плоско-параллельные и клиновые задвижки. Перемещение шибера производится с помощью шпинделя перпендикулярно оси трубопровода и происходит его перекрывание.

Эта арматура запорная и регулирующая. Для целей автоматизации привод может быть пневматическим, электрическим, гидравлическим и т.д.

5. Существует также предохранительная и защитная арматура (предохранительные и обратные клапаны), контрольная арматура (указатели уровня, пробные краны и т.д.)

Вся арматура имеет индексацию:

например: 15 кч 2бр.

15=>вентиль; кч=>ковкий чугун (материал корпуса); 2=>номер модели по каталогу; бр=>уплотнительная поверхность из бронзы.

Арматура выбирается в зависимости от давления в трубопроводе.

Различают:

1. Рабочее давление – наибольшее избыточное давление, при котором арматура работает длительное время при рабочей температуре среды.

2. Условное давление – наибольшее давление (изб.), создаваемое средой при 20 ⁰С.

Существует ряд условных давлений, согласно которому изготовляют арматуру:

P_y=1; 2,5; 4;6; 10; 16; 25; 40; 64; 100; 160; 200; 250; 320; 400…атм.

Выбор P_y осуществляется по таблицам в зависимости от марки стали, наибольшей температуры среды и рабочего давления.

Пример: Сталь Х12H10T

t_среды = 400⁰С P_раб=20атм: P_y=25атм

P_раб=80атм: P_y=100атм

t_среды = 660⁰С P_раб=20атм: P_y=64атм

P_раб=80атм: P_y=250атм
