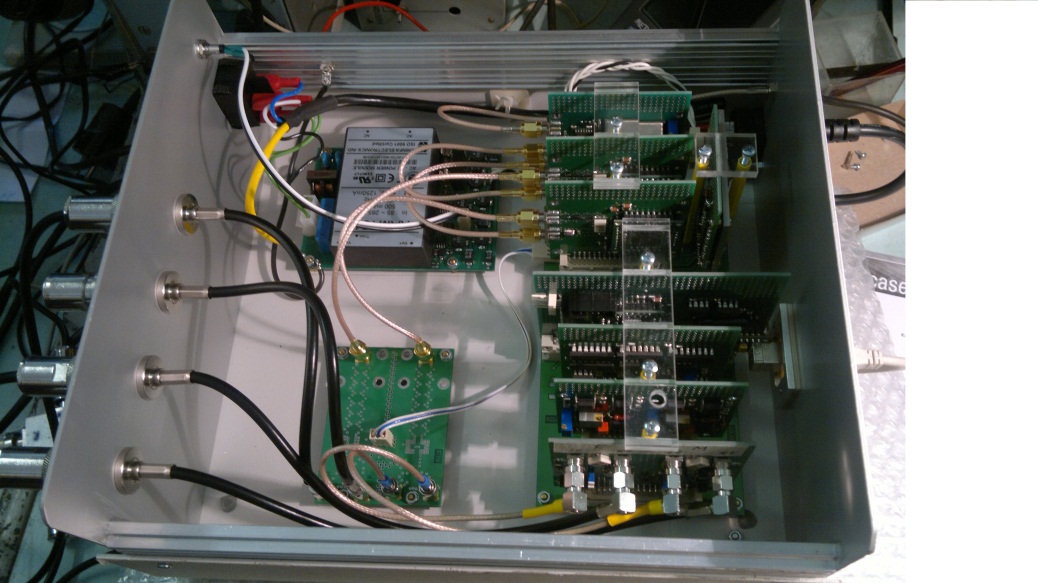

210 Установка электронных ячеек на основную плату

№ п/п

Наименование перехода

Т, с

1

Извлечь ячейку электронную из тары и вставить в основную плату

4

2

Повторить переход 1 для всех ячеек, монтируемых на основную плату

Оборудование

Стол монтажный

Оснастка

Тара технологическая

230 Монтаж проводов

№ п/п

Наименование перехода

Т, с

1

Отмотать и отрезать провод длиной, указанной в чертеже

4

2

Снять изоляцию и зачистить концы провода с двух сторон

4

3

Облудить концы провода с двух сторон

2

4

Произвести монтаж проводов согласно электромонтажному чертежу

10

5

Повторить переходы 1-4для всех проводов разъема

Оборудование

Стол монтажный

Оснастка

Тара технологическая, линейка, приспособление для нарезки проводов, острогубцы, ванна для лужения

Материалы

Припой ПОС-61 ГОСТ 21931-76

Режимы

Температура ванны

Т°=260+200С

240 Установка крышки прибора

№ п/п

Наименование перехода

Т, с

1

Извлечь крышку прибора из тары и установить на основание корпуса, совместив с отверстиями в основании

10

2

Закрепить крышку прибора винтами

20

Оборудование

Стол монтажный

Оснастка

Тара технологическая, отвертка ручная

Часть 2 разработка оснастки

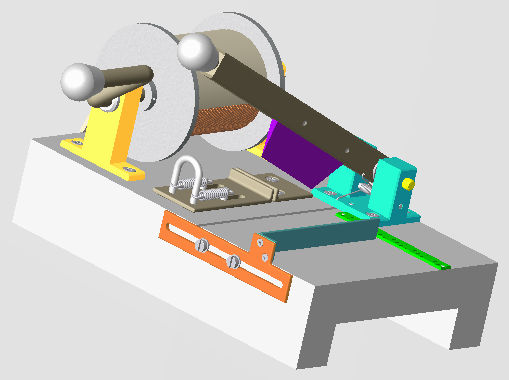

2.1 Техническое задание на проектирование приспособления для нарезки проводов

2.1.1. Назначение

Приспособление предназначено для нарезки проводов заданной длины в приделах от 1см до 10см.

2.1.2. Требования к конструкции

Разработать конструкцию приспособления для нарезки проводов в размер, удовлетворяющую следующим требованиям:

- приспособление должно обеспечивать необходимый диапазон длины проводов;

- производительность приспособления должна соответствовать заданному объёму выпуска;

- приспособление должно иметь конструкцию, позволяющую легко заправлять катушки с проводами;

- приспособление для нарезки проводов должно быть рассчитано под ручную нарезку;

- конструкция приспособление для нарезки проводов должна быть простой в эксплуатации, иметь низкую стоимость при высокой производительности.

2.1.3 Кинематика

Рабочее движения ножа происходит в вертикальной плоскости.

2.1.4 Размещение и установка

Приспособление должно размещаться на столе монтажника.

2.1.5 Условия эксплуатации

Оснастка предназначена для работы в воздушной среде производственного помещения: температура окружающей среды от -20 до +600С, относительная влажность до 98% при температуре до 350С. Помещение должно быть проветриваемым, при работе резкие колебания температуры недопустимы.

Оснастка должна защищаться от попадания крупных частиц пыли, песка на рабочие поверхности.

При хранении оснастка должна быть упакована в тару в промасленной бумаге.

2.1.6 Указание мер безопасности

Во избежание несчастных случаев для работы с приспособлением допускается персонал, прошедший инструктаж.

2.1.7 Настройка

Производить пробный пуск приспособления для проверки усилий и направления ножа после сборки и смазки движущихся частей. При необходимости производить повторную настройку приспособления.

2.1.8 Надежность

Конструкция элементов оснастки и материалы элементов должны обеспечивать надежность, необходимую при мелкосерийном производстве. В конструкции приспособления максимально использовать стандартные, унифицированные и взаимозаменяемые изделия.

2.1.9 Источники данных

При разработке конструкции использовать прототипы оснастки, разработанные на кафедре «Конструирование и технология производства ЭС», базовом предприятии, на котором проходила технологическая практика, стандартные детали из каталога - справочника «Технологическая оснастка для холодно-листовой штамповки», атласов конструкций типовых деталей.

2.2 Конструкторские расчеты оснастки

Расчет усилия установки.

Так как производится обрезка провода круглого сечения прямым ножом, то расчёт ведется по следующей формуле

где - количество одновременно обрезаемых выводов, в данном случае .

- число мест приложения усилия прижима, в данном случае .

- усилие прижима.

- площадь сечения проволоки, .

где - временное сопротивление разрыву материала.

Для обыкновенной углеродистой стали .

- число мест приложения усилия прижима, в данном случае .

,

где , - площадь под прижимом, .

.

Полученное в результате расчёта значение требуемого усилия удовлетворяет усилиям нарезки с использованием вспомогательных механизмов.
