Эскизный техпроцесс

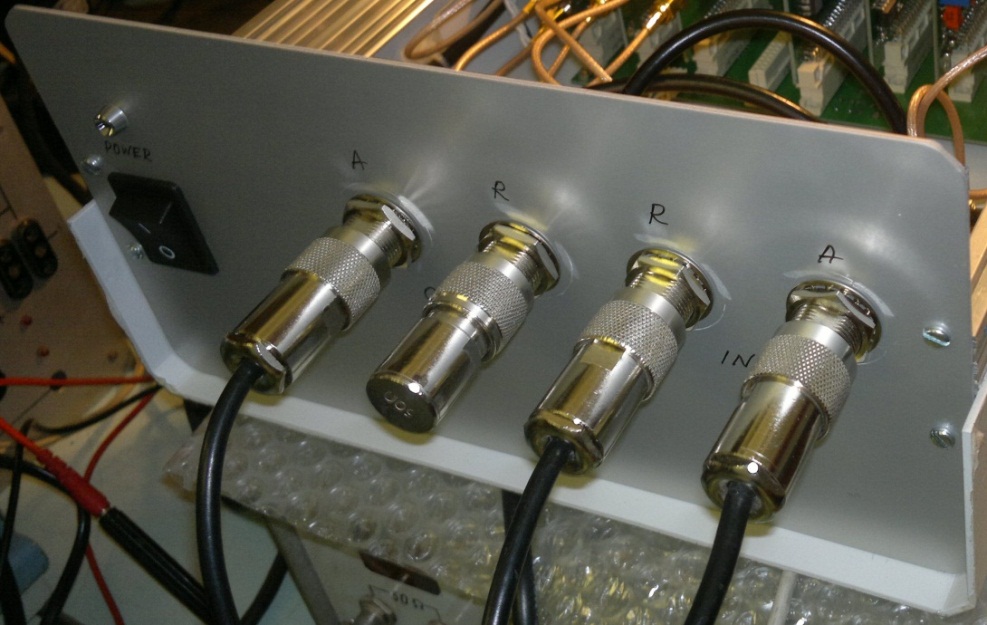

50 Установка элементов на переднюю панель
№ п/п |
Наименование перехода |
Т, с |
1 |
Извлечь элементы передней панели из тары |
3 |
2 |
Установить элемент на переднюю панель и при необходимости закрепить винтами |
7 |
3 |
Повторить переход 2 для всех элементов передней панели |
|
Оборудование |
Стол монтажный |
Оснастка |
Тара технологическая, отвертка ручная |

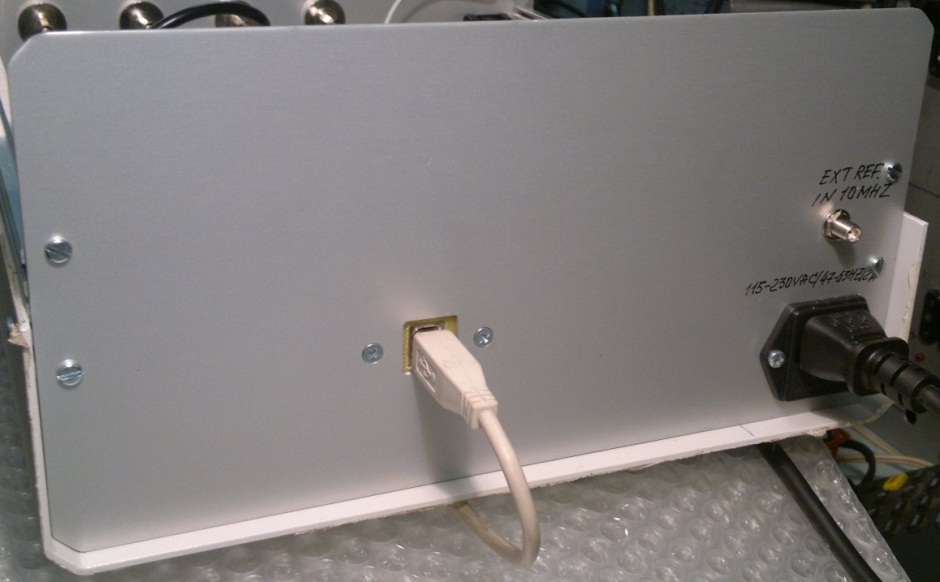

70 Монтаж элементов на заднюю панель
№ п/п |
Наименование перехода |
Т, с |
1 |
Извлечь элементы задней панели из тары |
3 |
2 |
Установить элемент на заднюю панель и при необходимости закрепить винтами |
7 |
3 |
Повторить переход 2 для всех элементов задней панели |
|
Оборудование |
Стол монтажный |
Оснастка |
Тара технологическая, отвертка ручная |

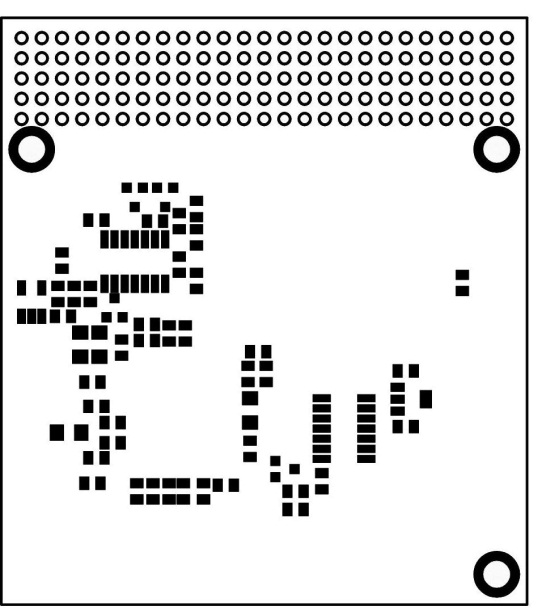

90 Установка кмп на плату
№ п/п |
Наименование перехода |
Т, с |
1 |
Закрепить печатную плату в установке |
5 |
2 |
Провести установку элементов |
50 |
3 |
Извлечь печатную плату из установки и положить в тару |
5 |
Оборудование |

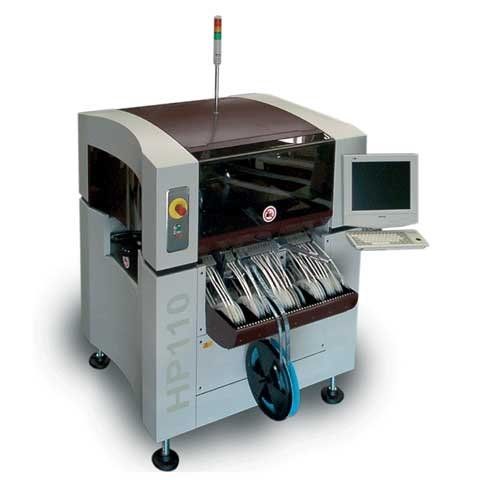

Автомат для установки КМП |
Оснастка |
Тара технологическая |
110 Установка кмо на печатную плату
№ п/п |
Наименование перехода |
Т, с |
1 |
Извлечь компонент из тары и установить на печатную плату согласно чертежу |
8 |
2 |
Подогнуть выводы компонента |
4 |
3 |
Повторить переходы 1- 2 для всех ЭРЭ, устанавливаемых на ПП |
|
Оборудование |
Стол монтажный |
Оснастка |
Тара технологическая, плоскогубцы |
120 Пайка паяльником
№ п/п |
Наименование перехода |
Т, с |
1 |
Установить плату в приспособление для пайки плат |
4 |
2 |
Припаять выводы элемента к контактным площадкам |
10 |
3 |
Повторить переход 2 для всех КМО |
|
4 |
Проконтролировать качество пайки визуально |
10 |
5 |
Извлечь плату из приспособления для пайки и положить в тару |
5 |
Оборудование |
Стол монтажный |
Оснастка |
Тара технологическая, паяльная станция |
Материалы |
Припой ПОС-61 ГОСТ 21931-76 |
Режимы |
Т°=260+200С |
