Методика выполнения работы

1. Собрать установку согласно рис.11.

2. Включить осветитель.

3. Установить соосно коллиматор, проверяемый объектив 3, микроскоп 4.

4. Установить на шкале коллиматора отсчет «бесконечность для мир».

5. Наблюдая в окуляр-микрометр, установить его сетку резко по глазу.

6. Разворотами коллиматора, объектива 3 и перемещениями микроскопа 4, добиться появления резкого изображения миры 1 в поле зрения микроскопа.

7. Наводясь биссектором окуляр-микрометра поочередно на базовые штрихи миры и снимая отсчеты по его барабану, определить число делений N, укладывающихся между базовыми штрихами.

8. Для определения фокусного расстояния объектива из рисунка находим:

отсюда , (5)

где у – база миры;

f_кол – фокусное расстояние коллиматора из состава оптической скамьи.

, (6)

где N – число делений окуляр-микрометра, укладывающихся в изображение базы миры у';

С – цена деления окуляр-микрометра с выбранным объективом микроскопа.

5.2. Измерение фокальных отрезков

Целью работы является измерение фокального отрезка объектива.

При измерении фокальных отрезков микроскоп фокусируют на изображение сетки (рис. 12), расположенной в фокальной плоскости объектива коллиматора, а затем на заднюю поверхность контролируемой детали. В обоих положениях микроскопа снимают отсчет по шкале микроскопа или по шкале скамьи с помощью нониуса [5].

Разность отсчетов определяет величину фокального отрезка.

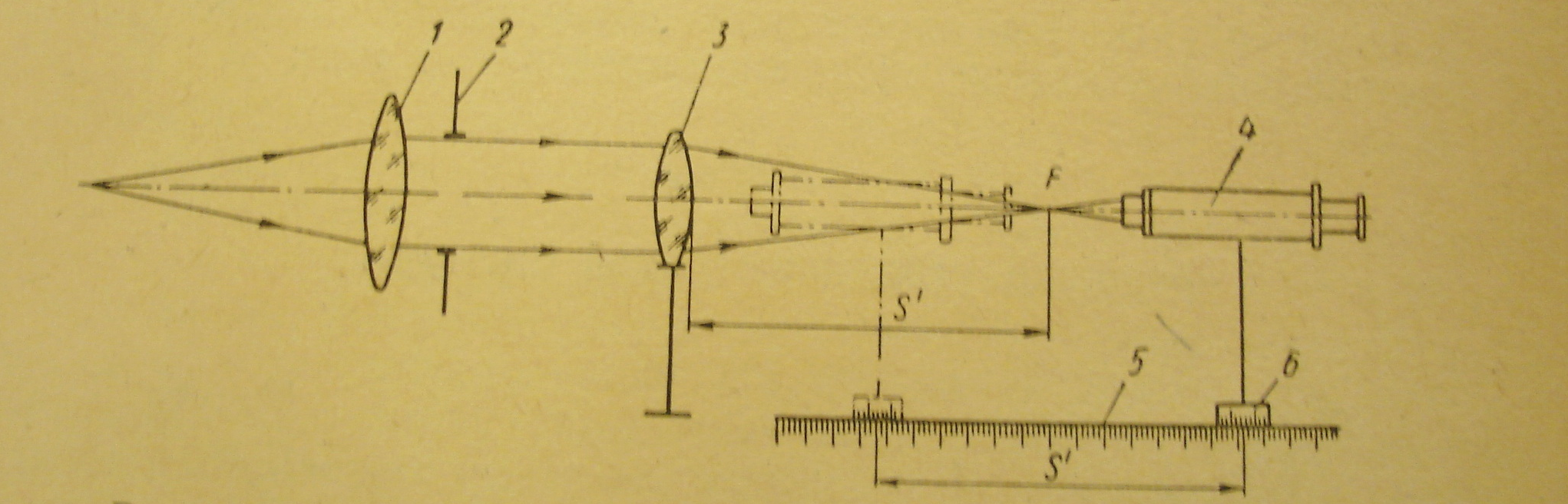

1 – объектив коллиматора; 2 – диафрагма для ограничения пучков коллиматора;

3 – измеряемый объектив; 4 – микроскоп; 5 – шкала скамьи; 6 – нониус

Рис. 12. Измерение фокального отрезка объектива

Методика выполнения работы

1. Собрать установку согласно рис. 12.

2. Установить в фокальную плоскость коллиматора миру.

3. Подсветить миру через молочное стекло.

4. Установить соосно коллиматор, объектив 3, микроскоп 4.

5. Установить на шкале коллиматора отсчет «бесконечность» для мир.

6. Наблюдая в окуляр-микрометр, установить его сетку резко по глазу.

7. Разворотами коллиматора, объектива 3 и перемещениями микроскопа 4, добиться появления резкого изображения миры в поле зрения микроскопа.

8. Снять отсчет Б₁ по шкале микроскопа или по шкале скамьи с помощью нониуса.

9. Перемещая микроскоп вдоль оси, сфокусировать его на заднюю поверхность объектива, для чего подсветить поверхность линзы источником света, расположенным сбоку; фокусировку осуществить по имеющимся на ней царапинам или нанести на поверхность мел или пудру.

10. Снять отсчет Б₂ по шкале микроскопа или по шкале скамьи с помощью нониуса.

11. Вычислить разность отсчетов (Б₁ – Б₂), которая и определяет величину фокального отрезка.

Лабораторная работа 6. Измерение оптических характеристик телескопических систем

Телескопическими системами называются оптические приборы, предназначенные для наблюдения далеких предметов. Это визуальный прибор, работающий непосредственно с глазом наблюдателя.

Примером телескопической системы могут служить автоколлимационная и простая зрительные трубы.

Основными компонентами телескопической системы являются объектив и окуляр (рис. 2, 4).

Основное свойство телескопической системы заключается в том, что пучок параллельных лучей, поступающих во входной зрачок системы, выходит через ее выходной зрачок также пучком параллельных лучей. Такое возможно в том случае, если задний фокус объектива совмещен с передним фокусом окуляра, то есть оптический интервал Δ равен нулю.
