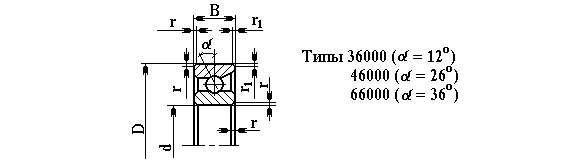

Шарикоподшипники радиально-упорные однорядные по гост 831-75
(размеры, мм)
|
|||||||||||
Условное |
|
|
|
|
|
Грузоподъемность, кН |
|||||
обозначение |
|
|
|
|
|
С |
СО |
С |
СО |
||
|
d |
D |
B |
r |
r1 |
для подшипников |
|||||
36000 |
46000 |
|
|
|
|
|
36000 |
46000 |
|||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
Особолегкая серия |
|||||||||||
36103 |
– |
17 |
35 |
10 |
0,5 |
0,3 |
7,28 |
3,51 |
– |
– |
|
36104 |
– |
20 |
42 |
12 |
1,0 |
0,3 |
1060 |
5,32 |
– |
– |
|
36106 |
46106 |
30 |
55 |
13 |
1,5 |
0,5 |
1530 |
8,57 |
14,50 |
7,88 |
|
– |
46108 |
40 |
68 |
15 |
1,5 |
0,5 |
– |
– |
18,90 |
11,10 |
|
– |
46109 |
45 |
75 |
16 |
1,5 |
0,5 |
– |
– |
22,50 |
13,40 |
|
– |
46111 |
55 |
90 |
18 |
1,5 |
0,5 |
– |
– |
32,60 |
21,10 |
|
– |
46112 |
60 |
95 |
18 |
2,0 |
1,0 |
– |
– |
37,40 |
24,50 |
|
– |
46114 |
70 |
110 |
20 |
2,0 |
1,0 |
– |
– |
46,10 |
31,70 |
|
– |
46115 |
75 |
115 |
20 |
2,0 |
1,0 |
– |
– |
47,30 |
33,40 |
|
– |
46116 |
80 |
125 |
22 |
2,0 |
1,0 |
– |
– |
56,00 |
40,10 |
|
– |
46117 |
85 |
130 |
22 |
2,0 |
1,0 |
– |
– |
57,40 |
42,10 |
|
– |
46118 |
90 |
140 |
24 |
2,5 |
1,2 |
– |
– |
63,50 |
47,20 |
|
– |
46120 |
100 |
150 |
24 |
2,5 |
1,2 |
– |
– |
71,50 |
55,10 |
|
– |
46122 |
110 |
170 |
28 |
3,0 |
1,5 |
– |
– |
96,30 |
72,50 |
|
– |
46124 |
120 |
180 |
28 |
3,0 |
1,5 |
– |
– |
101,00 |
80,80 |
|
– |
46126 |
130 |
200 |
33 |
3,0 |
1,5 |
– |
– |
127,00 |
103,00 |
|
Легкая серия |
|||||||||||
36203 |
46203 |
17 |
40 |
12 |
1,0 |
0,3 |
12,00 |
6,12 |
11,50 |
5,64 |
|
36204 |
46204 |
20 |
47 |
14 |
1,5 |
0,5 |
15,70 |
8,31 |
14,80 |
7,64 |
|
36205 |
46205 |
25 |
52 |
15 |
1,5 |
0,5 |
16,70 |
9,10 |
15,70 |
8,34 |
|
36206 |
46206 |
30 |
62 |
16 |
1,5 |
0,5 |
22,00 |
12,00 |
21,90 |
12,00 |
|
36207 |
46207 |
35 |
72 |
17 |
2,0 |
1,0 |
30,80 |
17,80 |
29,00 |
16,40 |
|
36208 |
46208 |
40 |
80 |
18 |
2,0 |
1,0 |
38,90 |
23,20 |
36,80 |
21,30 |
|
36209 |
46209 |
45 |
85 |
19 |
2,0 |
1,0 |
41,20 |
25,10 |
38,70 |
23,10 |
|
36210 |
46210 |
50 |
90 |
20 |
2,0 |
1,0 |
43,20 |
27,00 |
40,60 |
24,90 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|
36211 |
46211 |
55 |
100 |
21 |
2,5 |
1,2 |
58,40 |
34,20 |
50,30 |
31,50 |
|
36212 |
46212 |
60 |
110 |
22 |
2,5 |
1,2 |
61,50 |
39,30 |
60,80 |
38,80 |
|
– |
46213 |
65 |
120 |
23 |
2,5 |
1,2 |
– |
– |
69,40 |
45,90 |
|
36214 |
– |
70 |
125 |
24 |
2,5 |
1,2 |
80,20 |
54,80 |
– |
– |
|
– |
46215 |
75 |
130 |
25 |
2,5 |
1,2 |
– |
– |
78,40 |
53,80 |
|
36216 |
46216 |
80 |
140 |
26 |
30 |
1,5 |
93,60 |
65,00 |
87,90 |
60,00 |
|
36217 |
46217 |
85 |
150 |
28 |
3,0 |
1,5 |
101,00 |
70,80 |
94,40 |
65,10 |
|
36218 |
46218 |
90 |
160 |
30 |
3,0 |
1,5 |
118,00 |
83,00 |
111,00 |
76,20 |
|
– |
46220 |
100 |
180 |
34 |
3,5 |
2,0 |
– |
– |
148,00 |
107,00 |
|
– |
46222 |
110 |
200 |
38 |
3,5 |
2,0 |
– |
– |
174,00 |
135,00 |
|
– |
46224 |
120 |
215 |
40 |
3,5 |
2,0 |
– |
– |
188,00 |
150,00 |
|
– |
46226 |
130 |
230 |
40 |
4,0 |
2,0 |
– |
– |
193,00 |
153,00 |
|
– |
46230 |
150 |
270 |
45 |
4,0 |
2,0 |
– |
– |
233,00 |
208,00 |
|
Условное |
|
|
|
|
|
Грузоподъемность, кН |
|||||
обозначение |
|
|
|
|
|
С |
СО |
С |
СО |
||
|
d |
D |
B |
r |
r1 |
для подшипников |
|||||
46000 |
66000 |
|
|
|
|
|
46000 |
66000 |
|||
Средняя серия |
|||||||||||
46303 |
– |
17 |
47 |
14 |
1,5 |
0,5 |
16,10 |
8,00 |
– |
– |
|
46304 |
– |
20 |
52 |
15 |
2,0 |
1,0 |
17,80 |
9,00 |
– |
– |
|
46305 |
– |
25 |
62 |
17 |
2,0 |
1,0 |
26,90 |
14,60 |
– |
– |
|
46306 |
– |
30 |
72 |
19 |
2,0 |
1,0 |
32,60 |
18,30 |
– |
– |
|
46307 |
– |
35 |
80 |
21 |
2,5 |
1,2 |
42,60 |
24,70 |
– |
– |
|
46308 |
– |
40 |
90 |
23 |
2,5 |
1,2 |
50,80 |
30,10 |
– |
– |
|
46309 |
66309 |
45 |
100 |
25 |
2,5 |
1,2 |
61,40 |
37,00 |
60,80 |
36,40 |
|
46310 |
– |
50 |
110 |
27 |
3,0 |
1,5 |
71,80 |
44,00 |
– |
– |
|
46312 |
66312 |
60 |
130 |
31 |
3,5 |
2,0 |
100,00 |
65,30 |
93,70 |
58,80 |
|
46313 |
– |
65 |
140 |
33 |
3,5 |
2,0 |
113,00 |
75,00 |
– |
– |
|
46314 |
66314 |
70 |
150 |
35 |
3,5 |
2,0 |
127,00 |
85,30 |
119,00 |
76,80 |
|
46316 |
– |
80 |
170 |
39 |
3,5 |
2,0 |
136,00 |
99,00 |
– |
– |
|
46318 |
– |
90 |
190 |
43 |
4,0 |
2,0 |
165,00 |
122,00 |
– |
– |
|
46320 |
– |
100 |
215 |
47 |
4,0 |
2,0 |
213,00 |
177,00 |
– |
– |
|
– |
6322 |
110 |
240 |
50 |
4,0 |
2,0 |
– |
– |
225,00 |
219,00 |
|
46330 |
66330 |
150 |
320 |
65 |
5,0 |
2,5 |
357,00 |
370,00 |
313,00 |
307,00 |
|
Тяжелая серия |
|||||||||||
– |
66406 |
30 |
90 |
23 |
2,5 |
1,2 |
– |
– |
43,80 |
27,60 |
|
– |
66408 |
40 |
110 |
27 |
3,0 |
1,5 |
– |
– |
72,20 |
42,30 |
|
– |
66409 |
45 |
120 |
29 |
3,0 |
1,5 |
– |
– |
81,60 |
47,30 |
|
– |
66410 |
50 |
130 |
31 |
3,5 |
2,0 |
– |
– |
98,90 |
60,10 |
|
– |
66412 |
60 |
150 |
35 |
3,5 |
2,0 |
– |
– |
125,00 |
79,50 |
|
– |
66414 |
70 |
180 |
42 |
4,0 |
2,0 |
– |
– |
152,00 |
109,00 |
|
– |
66418 |
90 |
225 |
54 |
5,0 |
2,5 |
– |
– |
208,00 |
162,00 |
Таблица 15.6
