Значения коэффициентов, учитывающих условия эксплуатации

Коэффициент

Условия эксплуатации

Рекомендуемое значение

Коэффициент К_F, учитывающий динамичность нагрузки

Спокойная

С умеренными колебаниями

Со значительными колебаниями

Ударная или резко переменная

1,00

1,10...1,20

1,25...1,40

1,50...1,60

Коэффициент режима работы С_р

При односменной работе

При двухсменной работе

При трехсменной работе

1,00

0,87

0,72

Коэффициент передаточного отношения С_i, учитывающий уменьшение напряжения на большем шкиве

При передаточном отношении

i _р = 1,0

i _р = 1,2

i _р = 1,4

i _р = 1,8

i _р  2,5

1,00

1,04

1,07

1,10

1,14

Коэффициент числа ремней С_z , учитывающий неравномерность распределения нагрузки между ремнями

При числе ремней z = 2...3

При числе ремней z = 4...6

При числе ремней z > 6

0,95

0,90

0,85

Коэффициент угла обхвата С_

,

где ₁ – угол обхвата ремнем меньшего шкива

Коэффициент длины ремня С_L

,

где L _р – принятая расчетная длина ремня;

L _o – базовая длина ремня типовой передачи (см. табл. 12.2 и табл. 12.3)

i _p

1

2

3

4

5

6 и более

1,5

1,2

1

0,95

0,9

0,85

Сечение ремня

О (Z)

А

(A)

Б

(B)

В

(C)

Г

(D)

Д

(E)

Е

(EO)

УО

УА

УБ

УВ

,

0,06

0,1

0,18

0,3

0,6

0,9

1,5

0,07

0,12

0,2

0,37

Примечание. Для передач с автоматическим натяжением  = 0.

Конструкция ободов шкивов

Cече-

Размеры канавок

Угол профиля канавок 

ние

b_p,

h,

h_o,

f,

e,

34^о1^о

36^о1^о

38^о1^о

40^о1^о

ремня

мм

мм

мм

мм

мм

Расчетный диаметр шкива d _p, мм

для нормальных сечений ремней по ГОСТ 1284.1-89

О(Z)

8,5

7,0

2,5

8,0

12,0

63...71

80...100

112...160

 180

А(А)

11,0

8,7

3,3

10,0

15,0

90...112

125...160

180...400

 450

Б(В)

14,0

10,8

4,2

12,5

19,0

125...160

180...225

250...500

 560

В(С)

19,0

14,3

5,7

17,0

25,5

200...315

200...315

355...630

 710

для узких сечений ремней по ТУ 38-40534 - 75 и ТУ 38-105161-84

УО

8,5

9,0

2,5

8,0

12,0

63...80

–

> 80

–

УА

11,0

15,0

3,0

10,0

15,0

90...112

–

> 112

–

УБ

14,0

19,0

4,0

12,5

19,0

140...180

–

> 180

–

Окончание табл. 12.7

Элемент

шкива

Параметр

Значение

Диаметр шкива конструктивный

Обод

Ширина шкива

Толщина: для чугунных шкивов

для стальных шкивов

Диск

Толщина

Отверстия

см. табл. 10.12

Диаметр внутренний

(см. табл.14.1)

Ступица

Диаметр наружный:

для чугунных шкивов

для стальных шкивов

Длина*

Примечание. * Длина ступицы уточняется при проектировочном расчете шпоночного или шлицевого соединения в сопряжении "вал – ступица шкива". При определении длины ступицы числовой коэффициент перед d принимают ближе к нижнему пределу при посадке шкива на вал с натягом и ближе к верхнему пределу – при переходной посадке.

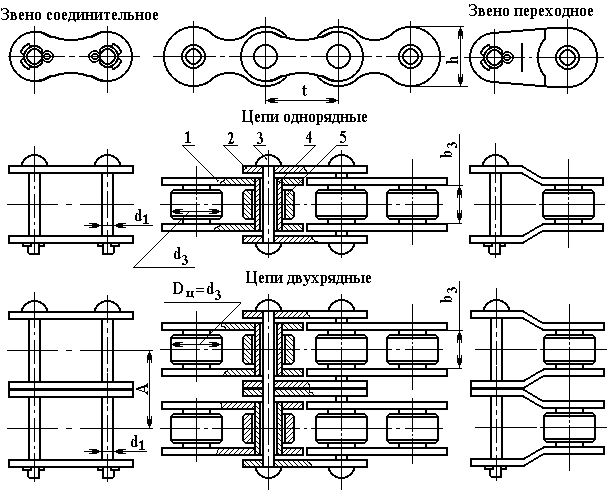

1 – внутреннее звено; 2 – наружное звено; 3 – валик; 4 – втулка; 5 – ролик

Обозначение

цепи

t,

мм

b₃,

мм

d₁, мм

h,

мм

d₃, мм

А,

мм

А _оп*, мм²

Q*, кН

q*,

кг/м

ПР-9,525-9,1

9,525

5,72

3,28

8,5

6,35

–

28,0

9,1

0,45

ПР-12,7-9,0-1

12,7

2,40

3,66

10,0

7,75

–

16,8

9,0

0,30

ПР-12,7-9,0-2

12,7

3,30

3,66

10,0

7,75

–

20,1

9.0

0,35

ПР-12,7-18,2-1

12,7

5,40

4,45

11,8

8,51

–

39,6

18,2

0,65

ПР-12,7-18,2-2

12,7

7,75

4,45

11,8

8,51

–

50,3

18,2

0,75

ПР-15,875-22,7-1

15,875

6,48

5,08

14,8

10,16

–

54,8

22,7

0,80

ПР-15,875-22,7-2

15,875

9,65

5,08

14,8

10,16

–

70,9

22,7

1,00

ПР-19,05-31,8

19,05

12,70

5,96

18,2

11,91

–

105,8

31,8

1,90

ПР-25,4-56,7

25,4

15,88

7,95

24,2

15,88

–

179,7

56,7

2,60

ПР-31,75-88,5

31,75

19,05

9,55

30,2

19,05

–

262,2

88,5

3,80

ПР-38,1-127,0

38,1

25,40

11,12

36,2

22,23

–

394,0

127,0

5,50

ПР-44,45-172,4

44,45

25,40

12,72

42,4

25,40

–

473,0

172,4

7,50

ПР-50,8-226,8

50,8

31,75

14,29

48,3

28,58

–

646,0

226,8

9,70

ПР-63,5-353,8

63,5

38,10

19,84

60,4

39,68

–

1042,0

353,8

16,00

2ПР-12,7-31,8

12,7

7,75

4,45

11,8

8,51

13,92

105,0

31,8

1,40

2ПР-15,875-45,4

15,875

9,65

5,08

14,8

10,16

16,59

140,0

45,4

1,90

2ПР-19,05-72,0

19,05

12,70

5,96

18,2

11,91

25,50

211,0

72,0

3,50

2ПР-25,4-113,4

25,4

15,88

7,95

24,2

15,88

29,29

359,0

113,4

5,00

2ПР-31,75-177,0

31,75

19,05

9,55

30,2

19,05

35,76

524,0

177,0

7,30

2ПР-38,1-254,0

38,1

25,40

11,12

36,2

22,23

45,44

788,0

254,0

11,00

2ПР-44,45-344,8

44,45

25,40

12,72

42,24

25,40

48,87

946,0

344,8

14,40

2ПР-50,8-453,6

50,8

31,75

14,29

48,3

28,58

58,55

1292,0

453,6

19,10

3ПР-12,7-45,4

12,7

7,75

4,45

11,8

8,51

13,92

150,0

45,4

2,00

3ПР-15,875-68,1

15,875

9,65

5,08

14,8

10,16

16,59

202,0

68,1

2,80

3ПР-19,05-108,0

19,05

12,70

5,96

18,2

11,91

25,50

317,0

108,0

5,80

3ПР-25,4-170,1

25,4

15,88

7,95

24,2

15,88

29,29

539,0

170,1

7,50

3ПР-31,75-265,5

31,75

19,05

9,55

30,2

19,05

35,76

786,0

265,5

11,00

3ПР-38,1-381,0

38,1

25,40

11,12

36,2

22,23

45,44

1182,0

381,0

16,50

3ПР-44,45-517,2

44,45

25,40

12,72

42,24

25,40

48,87

1419,0

517,2

21,70

3ПР-50,8-680,4

50,8

31,75

14,29

48,3

28,58

58,55

1939,0

680,4

28,30

4ПР-19,05-152,0

19,05

12,70

5,96

18,2

11,91

25,50

408,0

152,0

7,50

Примечания:

1. * А _оп – площадь проекции опорной поверхности шарнира; Q – разрушающая нагрузка; q – масса одного метра цепи.

2. Примеры условных обозначений:

– цепь приводная роликовая однорядная нормальной серии с шагом t = 19,05 мм и с разрушающей нагрузкой Q = 31,8 кН

Цепь ПР-19,05-31,8 ГОСТ 13568-97;

– цепь приводная роликовая двухрядная нормальной серии с шагом t = 19,05 мм и с разрушающей нагрузкой Q = 72,0 кН

Цепь 2ПР-19,05-72,0 ГОСТ 13568-97.
