Ремни приводные клиновые

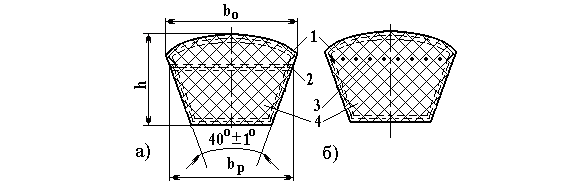

а) кордтканевый ремень; б) кордшнуровой ремень:

1 – слой прорезиненной ткани (обертка); 2 – слой кордткани;

3 – кордшнур; 4 – резина

Обозначение сечения

ремня

d _min ,

мм

b _р,

мм

b_о,

мм

h,

мм

A,

мм²

Предельные расчетные длины L, мм

Т₁,

Нм

нормальных сечений по ГОСТ 1284.1-89*

О(Z)

63

8,5

10

6,0

47

400...2500

< 25

А(А)

90

11

13

8,0

81

560...4000

11...70

Б(В)

125

14

17

10,5

138

800...6300

40...190

В(С)

200

19

22

13,5

230

1800...10600

110...550

Г(D)

315

27

32

19,0

476

3150...15000

450...2000

Д(Е)

500

32

38

23,5

692

4500...18000

1100...4500

Е(ЕО)

800

42

50

30,0

1170

6300...18000

> 2200

узких сечений по ТУ 38-40534-75 и ТУ 38-105161-84

УО

63

8,5

10

8

56

630...3550

< 150

УА

90

11

13

10

93

800...4500

90...400

УБ

140

14

17

13

159

1250...8000

300...2000

УВ

224

19

22

18

278

2000...8000

> 1500

Примечания:

0. В скобках даны обозначения ремней в международной системе, Т₁ – момент на быстроходном шкиве, А – площадь поперечного сечения ремня; d _min – минимальный расчетный диаметр меньшего шкива.

Ряд стандартных длин L _р ремней: 400; (425); 450; (475); 500; (530); 560; (600); 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250; (1320); 1400; (1500); 1600; (1700); 1800; (1900); 2000; (2120); 2240; (2360); 2500; (2650); 2800; (3000); 3150; (3350); 3550; (3750); 4000; (4250); 4500; (4750); 5000; (5300); 5600; (6000); 6300; (6700); 7100; (7500); 8000; (8500); 9000; (9500); 10000; (10600); 11200; (11800); 12500; (13200); 14000; (15000); 16000; (17000); 18000. Размеры, указанные в скобках, применяются в технически обоснованных случаях.

3. Номинальные расчетные диаметры d_р шкивов: 63; (67); 71; (75); 80; (85); 90; (95); 100; (106); 112; (118); 125; (132); 140; (150); 160; (170); 180; (190); 200; (212); 224; (236); 250; (265); 280; (300); 315; (335); 355; (375); 400; (425); 450; 475; 500; (530); 560; (600); (620); 630; (670); 710; (750); 800; (850); 900; (950); 1000; (1060); 1120; (1180); 1250 и т.д. Размеры, указанные в скобках, применяются в технически обоснованных случаях

4. Примеры условных обозначений:

– ремень сечения В с расчетной длиной 2500 мм с кордной тканью в несущем слое для районов с умеренным климатом

Ремень В – 2500 Т ГОСТ 1284.1-89;

– то же, с холодным и очень холодным климатом

Ремень В – 2500 Т ХЛ ГОСТ 1284.1-89;

– то же, с кордшнуром в несущем слое

Ремень В – 2500 Ш ХЛ ГОСТ 1284.1-89;

– ремень сечения В с внутренней длиной 2500 мм с кордшнуром в несущем слое для районов с умеренным климатом

Ремень В – 2500 вн Ш ГОСТ 1284.1-89.
