ОБОРУДОВАНИЕ ДЛЯ ПОДГОТОВКИ СЫРЬЯ К ПРОИЗВОДСТВУ (ПРОСЕИВАТЕЛИ)

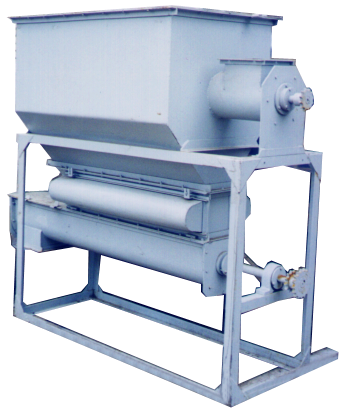

Машины просеивающие для муки А1-БП2-К и А1-БПК

Предназначена для контрольного просеивания муки с целью выделения из нее случайно попавших грубых и посторонних примесей на мельничных предприятиях в комплексе с другим оборудованием.

Мука равномерно поступает внутрь решетного цилиндра через приемный патрубок машины. Продольные бичи и очистители вращающегося ротора захватывают продукт и отбрасывают на поверхность решетного цилиндра. Просеянная мука через окно в корпусе машины поступает в бункер и далее по самотеку выводится из машины. Случайно попавшие в муку посторонние примеси, идущие сходом с решетного цилиндра, выводятся через улитку (выводной патрубок) машины и накапливаются в специальной таре.

Таблица 1 - Технические характеристики просеивателей для муки А1-БП2-К и А1-БПК:

Показатели	А1-БП2-К	А1-БПК
Производительность техническая, т/ч	4…5	36
Удельное потребление электроэнергии, кВт/ч/кг	0,002
Установленная мощность, кВт	5,5	11
Габаритные размеры, мм, не более:
- длина	1550	1550
- ширина	800	1930
- высота	1275	2295
Вес, кг, не более	340	710

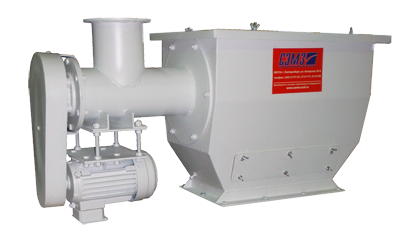

Просеивающая машина А1—ДСМ предназначен для просеивания от посторонних предметов, а также для удаления ферромагнитных примесей.

Он состоит из жесткой сварной рамы, рабочего короба с ситом, привода. Измельченная шквара подается в рабочий короб через патрубок диаметром 150 мм. В рабочем коробе вмонтировано рамное сито, имеющее площадь просева 1,02 м². Короб выполнен герметично и оборудован смотровыми люками и аспирационным патрубком. Со стороны выгрузки он опирается на резиновые шаровые опоры. Колебательное движение сито получает от вертикального эксцентричного вала, соединенного с валом электродвигателя клиноременной передачей.

Таблица 2 - Технические характеристики просеивателя А1-ДСМ:

Показатели	Просеиватели А1—ДСМ
Производительность, т/ч	2
Эксцентриситет колебателя, мм	30
Частота вращения шнека, об/мин	360
Электродвигатель: мощность, кВт	1,5
Габариты, мм
Длина	2280
ширина	900
Высота	1100
Масса, кг	520

Малогабаритный мукопросеиватель «Воронеж-2» предназначен для контрольного просеивания муки, удаления из нее ферропримесей и относится к просеивателям с неподвижным ситом.

Мукопросеиватель состоит из просеивателя, электродвигателя циклона и рамы (заказывается дополнительно). При подаче воздушно-мучной смеси в циклон, мука оседает на его конусной части и попадает в просеиватель. Вал просеивателя, вращаясь в подшипниковых опорах, транспортирует муку при помощи шнека на сито. Шнек изготовлен с переменным шагом для образования в нем мучной пробки, которая предотвращает попадание воздуха из циклона в мукопросеиватель. Внутри сита вращаются гонки, которые сообщают муке осевое и радиальное движение относительно сита. На выходе просеянной муки из мукопросеивателя установлены магниты, которые улавливают металлические частицы. Выход отходов происходит через патрубок, к которому можно привязать мешок.

Таблица 3 - Технические характеристики просеивателя Воронеж-2:

Показатели	Просеиватель Воронеж-2
Производительность, кг/ч	6000
Число сменных барабанов, шт	2
Размер сторон ячейки сита, мм	-
Электродвигатель: мощность, кВт напряжение, В	1,0
Вместимость загрузочного бункера, кг	-
Габариты, мм
Длина	1207
ширина	410
Высота	552
Масса, кг, не более	24

Машина для просеивания муки мп-1

Предназначена для механических процессов отделения муки от посторонних предметов, а также для рыхления и аэрации муки.

Машина может использоваться на предприятиях общественного питания, имеющих кондитерские цехи и в специализированных предприятиях общественного питания (блинные, пирожковые и т.д.) и пекарнях.

Машина используется как технологическое оборудование в хлебопекарном производстве.

Машина эксплуатируется в помещениях с температурой окружающего воздуха от +100С до +350С при относительной влажности не более 80%, УХЛ 4.2. ГОСТ 15150-69.

Конструктивные особенности:

- осуществление загрузки посредством подъемного механизма;

-возможность очистки муки от различных примесей, благодаря оригинальной конструкции просеивающей головки (наличие магнитной решетки, щеток, сита);

-осуществляется дополнительное насыщение муки кислородом за счет принудительного ее перемешивания в просеивающей головке, что ведет к повышению качества теста.

Конструкция машины для просеивания муки проста и удобна в эксплуатации. Поворотный хобот машины обеспечивает выход просеиваемой муки в удобное для пекаря место.

Таблица 4 - Технические характеристики просеивателя МП-1:

Показатели	Просеиватель МП-1
Производительность, кг/ч	не менее 2400
Вместимость бункера, кг	не менее 50
Размер сторон ячейки сита, мм	3
Электродвигатель: мощность, кВт напряжение, В	1,5 380
Габариты, мм
Длина	2250
ширина	1210
Высота	1490
Масса, кг, не более	140

Пирамидальный бурат пб-1,5

Он применяется для просеивания муки, сахара от ферромагнитных примесей. Бурат ПБ-1,5 выполнен в виде ситового пятигранного пирамидального барабана, укрепленного спицами на горизонтальном валу.

Просеиватель состоит из следующих основных единиц: металлический корпус, барабан с ситами, закрепленными на одном валу с питательным шнеком, магнитный уловитель, распределительный шнек.

Привод, состоящий из мотор-редуктора установлен под питательным шнеком на раме.

При работе машины, мука поступает в питательный шнек и далее во вращающийся ситовый барабан, представляющий из себя шестигранную призму, состоящую из съемных рамок с закрепленными на них ситами. Просеянная мука попадает на рассекатель, ссыпаясь с него, проходит через магнитные пластины магнитного уловителя, на которых задерживаются ферромагнитные примеси. Далее мука выводится распределительным шнеком из просеивателя. Крупные примеси по течке сбрасываются в сборник отходов.

Таблица 5 - Технические характеристики просеивателя Бурат ПБ-1,5:

Показатели	Просеиватель Бурат ПБ-1,5
Производительность, кг/ч	3000
Площадь ситовой поверхности,м2	1,5
Электродвигатель: мощность, кВт	1,1
Габариты, мм
длина	2850
ширина	915
высота	1850
Масса, кг, не более	495
