2.2 Порядок проведения экспериментов

2.2.1 Собрать схему (рисунок 2.5). В схему включены источники постоянного напряжения, переключатели режимов работы S1 и S2, резистор 1 кОм, индикаторный амперметр для измерения тока через диод, мультиметр для измерения падения напряжения на диоде и сопротивления диода, диод 1N4001. В зависимости от требований отдельных пунктов лабораторной работы студент должен уметь самостоятельно изменять и дополнять схему подключения диода к измерительным приборам.

2.2.2 Снятие прямой ветви вольтамперной характеристики (ВАХ) диода. С помощью переключателя S1 подключите диодную схему к источнику положительного напряжения. Последовательно устанавливая значения E1 источника напряжения равными 5 В, 4 В, 3 В, 2 В, 1 В, 0.5 В, 0 В запишите значения напряжения U_ПР и тока I_ПР диода в таблицу 2.1.

2.2.3 Снятие обратной ветви вольтамперной характеристики (ВАХ) диода. С помощью переключателя S1 подключите диодную схему к источнику отрицательного напряжения. Последовательно устанавливая значения E2 источника напряжения равными 0 В, 5 В, 10 В, 20 В и т. д. запишите значения тока I_ОБР и напряжения U_ОБР в таблицу 2.1.

2.2.4 По полученным данным (п.П. 2.2.1, 2.2.2) постройте графики iпр (uпр) и iобр (uобр).

Таблица 2.1 – Снятие ВАХ диода

Прямая ветвь			Обратная ветвь
E1, В	UПР, В	IПР, мА	E2, В	UОБР, В	IОБР, мкА
0			0
0,5			5
1			10
2			20
3			30
4			40
5			50
			60
			70

2.2.5 Постройте касательную к графику прямой ветви ВАХ при I_ПР = 4 мА и оцените дифференциальное сопротивление диода R_D по наклону касательной. Проделайте ту же процедуру для I_ПР = 0,4 мА и Iпр =0,2 мА. Результаты занесите в таблицу 2.2.

2.2.6 Аналогично пункту 2.2.5 оцените дифференциальное сопротивление диода R_D при обратном напряжении 5 В и запишите экспериментальные данные в таблицу 2.2.

2.2.7 Вычислите сопротивление диода R_ПР на постоянном токе I_ПР = 4 мА по формуле R_ПР= U_ПР/I_ПР и занесите результат в таблицу 2.2.

2.2.8 Определите напряжение изгиба U_D. Результаты занесите в таблицу 2.2. Напряжение изгиба определяется из вольтамперной характеристики диода, смещенного в прямом направлении, для точки, где характеристика претерпевает резкий излом.

2.2.9 Измерение статического сопротивления диода. Измерьте сопротивление диода в прямом R_ПР и обратном R_ОБ подключении, используя мультиметр в режиме омметра. Малые значения сопротивления соответствуют прямому подключению. Показания прямого сопротивления различны для разных шкал омметра. Почему?

Таблица 2.2 - Экспериментальные значения

UD, В	RD, Ом при IПР, мА			RD, кОм при UОБР = -5 В	RПР, Ом при IПР = 4 мА	RПР, Ом	RОБ, кОм
	0,2	0,4	4

2.2.10 Отчёт должен содержать результаты выполненной лабораторной работы по всем пунктам методического указания, в том числе заполненные таблицы 2.1 и 2.2 и рабочую схему с указанием номиналов всех её элементов.

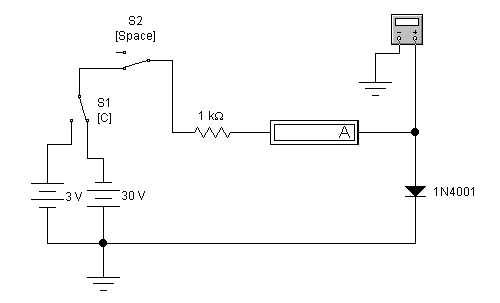

Рисунок 2.5 — Схема для снятия вольтамперной характеристики диода.
