Методика выполнения работы
Каждый студент в составе бригады из 2 - 3 чел. выполняет задание по
измерению твердости композиционных материалов по методу Бринелля и изучению структуры выданного образца из пластмассы.
Определение твердости композитов по методу Бринелля
Метод определения твердости пластмасс (ГОСТ 4670-77) является распространенным методом механических испытаний. Он основан на вдавливании в материал стального закаленного шарика диаметром 5 мм под заданной нагрузкой (например, 2,25 кН). Нагрузку выбирают так, чтобы она создавала в материале деформацию в пределах 0,2-0,6 мм. Вдавливание шарика осуществляется на приборе, обеспечивающем плавное и постепенное приложение нагрузки в течение 60 с. После снятия нагрузки измерить диаметр отпечатка специальной лупой с точностью 0,01 мм.
Образцы должны иметь толщину не менее 4 мм. Твердость каждого образца замеряется в пяти точках. При этом расстояние между отпечатком и краем образца должно быть не менее 5 мм. За результат испытания принимается среднее арифметическое 5 измерений.
Измерение твердости пластмасс производить в следующей последовательности.
Установить образец на столик прибора и поджимать его до тех пор, пока малая стрелка индикатора совместится с меткой на шкале, соответствующей предварительному нажатию.
Совместить большую стрелку индикатора с нулевой точкой шкалы и включить прибор.

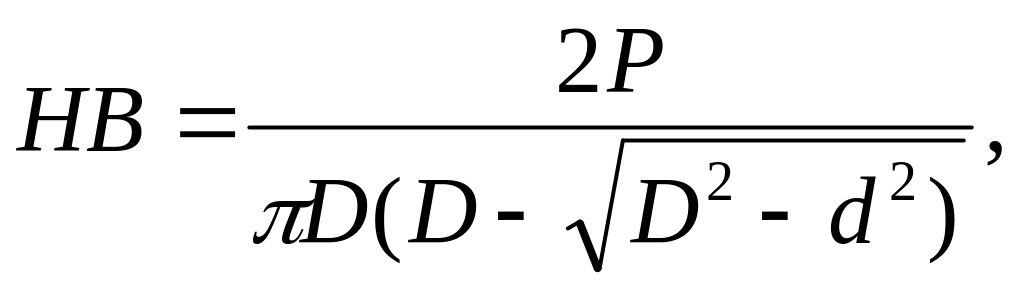

Снять показания индикатора при полной нагрузке, определить глубину вдавливания шарика в пластмассу и рассчитать твердость НВ по формуле
где Р – нагрузка, кгс; D– диаметр шарика, мм; d – диаметр лунки, мм.
Полученные значения твердости занести в табл.5.1. и сделать выводы.
Таблица 5.1. Результаты измерения твердости пластмасс
Вид пластмассы |
Условия испытания |
Твердость, HВ |
Примечание |
||
Р, кгс |
d, мм |
Толщина образца |
|||
|
|
|
|
|
|
