4. Конструкции стен

Наружные стены в каркасной части здания – самонесущие по перекрытиям - многослойные на гибких связях с утеплением “Изолайт” толщ. 100мм по серии 2.030-2.01.1. Общая толщина стены – 440мм. Внутренний слой газосиликатные блоки марки I-B2,5D600F25-2 ГОСТ 21520-89 толщ.200мм, наружный облицовочный слой толщ. 120мм из цветного керамического кирпича КП-У100/25/ГОСТ 530-95.

Стены наружной пристроенной части – многослойные на гибких связях с утеплением “Изолайт” толщ. 100мм по серии2.030-2.01.1. Общая толщина стены – 620мм. Внутренний несущий слой из силикатного кирпича СУР-100/25 ГОСТ 379-95 толщ. 380мм, наружный облицовочный слой из цветного кирпича КП –У100/25/ГОСТ 530-95, внутренние столбы – из силикатного кирпича СУР ГОСТ 379-95. Наружная стена ниже планировочной отметки – из керамического кирпича КУ – 150/35/ГОСТ 530-95 толщиной 640мм.

5. Перемычки

Перемычки сборные железобетонные по сер. 1.038.1-1, вып. 1-5, индивидуальные металлические.

6. Перегородки

Газосиликатные блоки марки марки IB2,5D600F25-2 ГОСТ 21520-89 толщ. 100мм.

7. Покрытие и перекрытие

Плиты перекрытий и покрытий – сборные железобетонные плиты по технологии “Тенсиланд” серия ИЖ 568-03 (рис. 1).

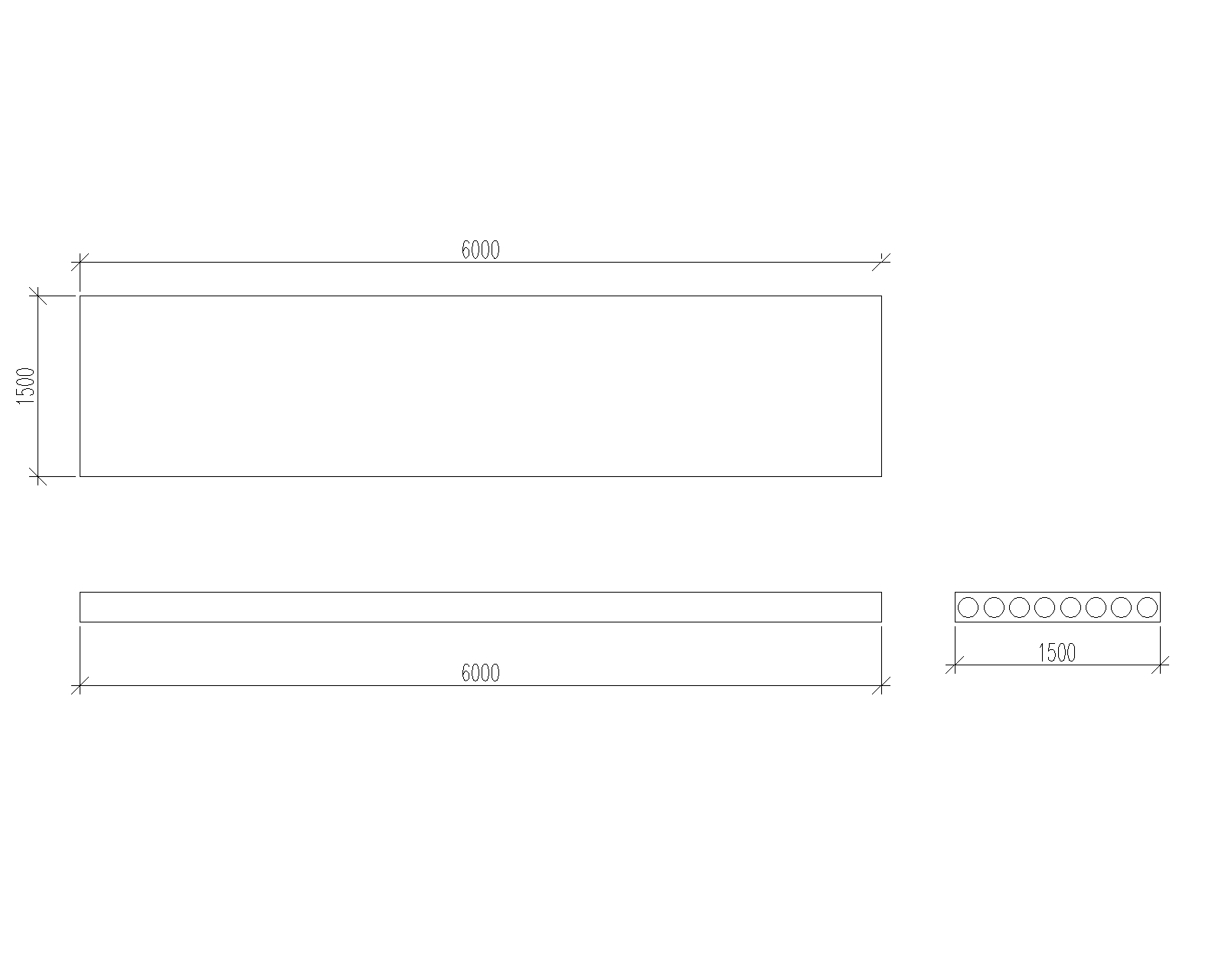

Рисунок 1.3. Железобетонная плита по серии ИЖ 568-03

8. Лестничные площадки и марши

В качестве лестниц используются элементы ЛМП по сер. 1.050.1-2 согласно ГОСТ 9818-85 (рис. 1.)

Ограждение лестниц металлическое по серии 1.256.2-2.1.

Ограждение балконов - кирпичное общей высотой 1,2 м состоящее из кирпичной стенки (h=1,05м) и металлического поручня ( h=0,15м).

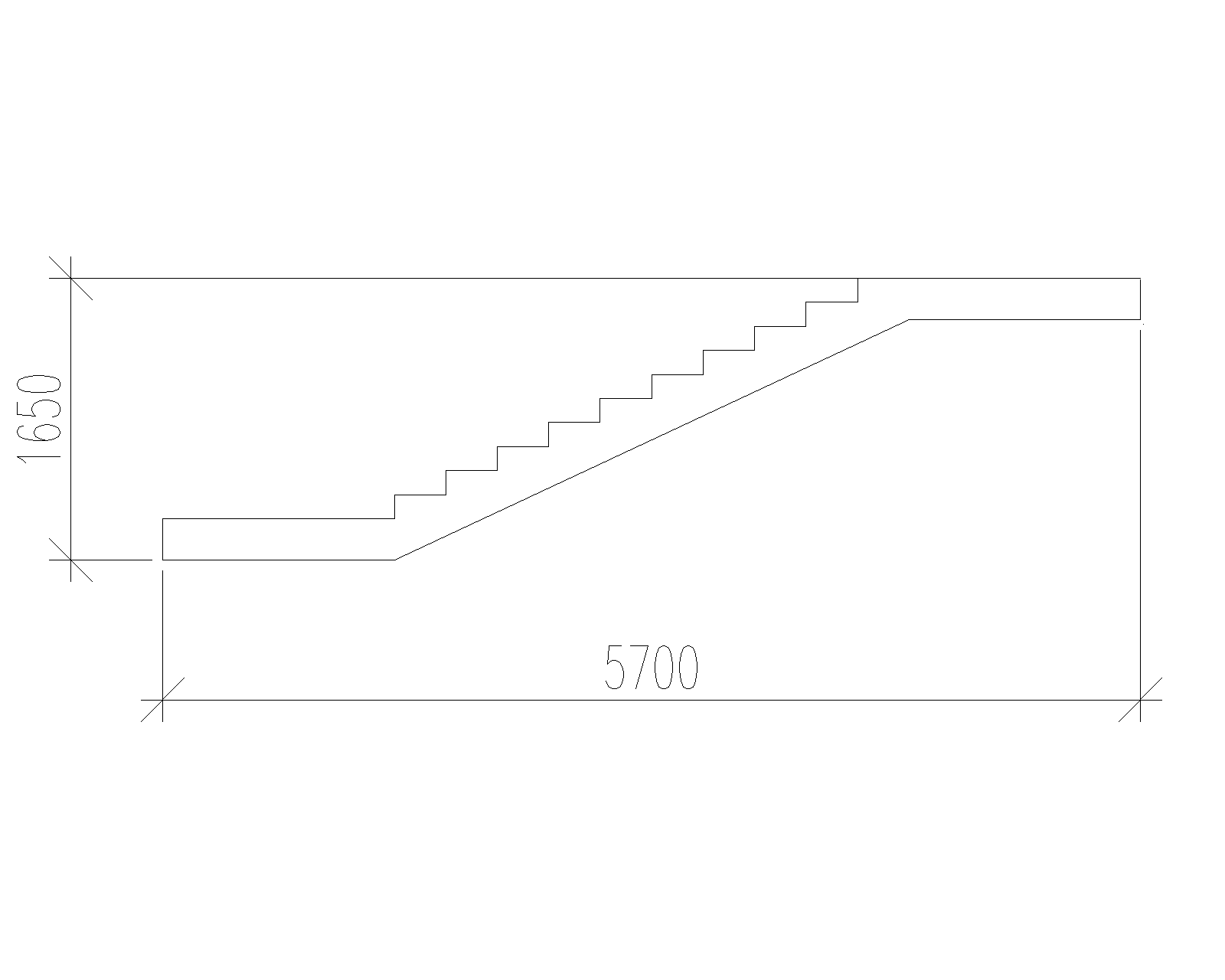

Рисунок 1.4. Элемент ЛМП по серии 1.050.1-2

9. Кровля

Совмещенная с покрытием рулонным материалом “Бикрост ХПК, ХПП” ТУ 5774-042-00288739 в два слоя: ХКП – кровельный слой, ХПП – подкладочный слой. Производитель: ЗАО “Техно-Николь”.

10. Окна, двери

Окна – пластиковые по ГОСТ 30674-99 стекло с двухкамерным стеклопакетом с теплоотражающим покрытием 4М1-8-4М1-8-И4.

Подоконные доски – деревянные по серии 1.136.5-24.1.

Двери: - наружные – деревянные по серии 1.136.5-19 (ГОСТ 24698-81);

- внутренние – деревянные по ГОСТ 6629-88.

11. Полы и отделочные работы

Отделка фасадов – наружная – цветной силикатный и керамический кирпич.

Цоколь – облицовка фасадной плиткой “Колотый камень” 30.Ф производства ООО “Вяткастройдеталь”.

Внутренняя отделка – обои, клеевая окраска.

Штукатурные и др. отделочные работы выполнять после монтажа сантехники и др. инженерных коммуникаций.

Полы приняты в соответствии с требованиями [14]. Устройство чистых полов производить после укладки всех коммуникаций, прокладки электропроводки, трубопроводов, заделки отверстий в плитах.

Полы - бетонный, мозаично-бетонный, линолеум, керамическая плитка

Экспликацию полов см. табл. 2.3

Таблица 1.3 Экспликация полов

Наименование или номер помещения	Схема пола или номер узла по плану	Элементы пола и их толщина
Технический этаж		Пол по грунту (бетонный пол): основание – уплотненный грунт: 1 - цементный раствор с железением, 20мм; 2 - бетон класса В7.5, 100мм
Коридоры межквартирные, площадки перед лифтом		Пол по ж/б плите (бетонно-мозаичный пол): 1- покрытие мозаично-бетонное из бетона В20, 30мм. 2- стяжка из легкого бетона В7.5, 50мм; 3- ж/б плита, 220мм (или монолитное перекрытие)
Лестничные площадки		Пол по ж/б плите (бетонно-мозаичный пол): 1- покрытие мозаично-бетонное из бетона В20, 20мм. 2- стяжка из легкого бетона В7.5, 20мм; 3- ж/б плита, 220мм (или монолитное перекрытие)
Жилые комнаты, внутриквартирные коридоры, кухни		1 - покрытие – линолеум, 5мм; - стяжка из ц/п раствора М150, 20мм; 2 - стяжка из легкого бетона В7.5, 30мм; 3 - Звукоизоляционный слой-URSA, 25мм; 4 - ж/б плита, 220мм (или монолитное перекрытие)
Санузлы		1- покрытие-половая плитка керамическая шераховатая, 5мм; 2- слой ц/п раствора М200, 25мм; 3 - оклеечная гидроизоляция, 5мм 4- стяжка из ц/п раствора, 25мм; 5- теплоизоляц. прокладка – URSA, 20мм; 6- ж/б плита, 220мм (или монолитное перекрытие)
