3.3 Задание для самостоятельного выполнения по вариантам
N источников токов c э.д.с. Еn, имеющие внутренние сопротивления rn и реостаты Rk соединены как показано на рисунке 3.3 (см. свой вариант). Вычислить силы токов Ik текущих через реостаты. Данные приведены в таблице 3.1.
Таблица 3.1
№ варианта |
Е1, В |
Е2, В |
Е3, В |
r1, Ом |
r2, Ом |
r3, Ом |
R1, Oм |
R2, Oм |
R3, Oм |
1 |
1 |
2 |
|
2 |
2 |
|
10 |
20 |
|
2 |
2 |
3 |
|
1 |
1 |
|
10 |
10 |
|
3 |
1 |
1 |
|
1 |
1 |
|
5 |
5 |
10 |
4 |
2 |
2 |
|
2 |
1 |
|
20 |
20 |
|
5 |
3 |
3 |
2 |
1 |
1 |
1 |
20 |
30 |
10 |
6 |
2 |
2 |
1 |
2 |
1 |
2 |
20 |
20 |
|
7 |
3 |
2 |
|
1 |
2 |
|
10 |
15 |
20 |
8 |
2 |
3 |
|
1 |
1 |
|
20 |
30 |
20 |
9 |
2 |
2 |
|
1 |
1 |
|
20 |
10 |
10 |
10 |
3 |
1 |
|
2 |
1 |
|
20 |
20 |
20 |
11 |
1 |
2 |
|
1 |
2 |
|
20 |
30 |
30 |
12 |
2 |
2 |
1 |
1 |
1 |
1 |
50 |
40 |
40 |
13 |
3 |
3 |
|
2 |
1 |
|
10 |
10 |
30 |
14 |
2 |
1 |
1 |
1 |
2 |
1 |
20 |
20 |
20 |
15 |
2 |
2 |
|
1 |
2 |
|
40 |
20 |
20 |
16 |
2 |
3 |
|
1 |
1 |
|
20 |
30 |
20 |
|
||

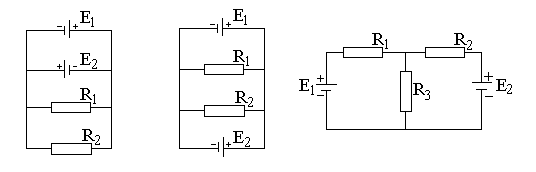

вариант 1 |
вариант 2 |
вариант 3 |
|
||

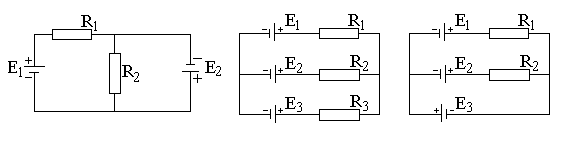

вариант 4 |
вариант 5 |
вариант 6 |
|
||
вариант 7 |
вариант 8 |
вариант 9 |
Рисунок 3.3
|
|
|
вариант 10 |
вариант 11 |
вариант 12 |
|
|
|
вариант 13 |
вариант 14 |
вариант 15 |
|
||
вариант 16 |
||
Продолжение рисунка 3.3
