Лекция 4.

2. MechaniCs 2.0 – отечественное приложение к AutoCad 2000, 2002.

(Лекция содержит также сведения о MechaniCS 8.1 для AutoCAD 2008-2011)

Основное назначение Mechanics 2.0 - разработка сборочных чертежей узлов и механизмов в соответствии с требованиями ЕСКД. Mechanics 2.0 также позволяет оформить проекции сборочных чертежей, полученных в пакетах трехмерного проектирования (Mechanical Desktop, Autodesk Inventor и др.). Подготовленные с помощью Mechanics 2.0 чертежи по ЕСКД дают возможность выхода без преобразований на приложение по технологической подготовке производства – TechnologiCS, обеспечивая использование единой общей базы данных между конструкторами и технологами.

Mechanics 2.0 - ARX-приложение, работающее в программах AutoCAD 2000 (2000i), LT 2000 (20001), MDT5 (РР). ARX-приложения разрабатываются в среде программирования ObjectARX (AutoCAD Runtime Extension) , позволяющей разрабатывать компилируемые приложения AutoCAD [3, с. 522].

2.1. Создание форматов и основной надписи чертежа [2].

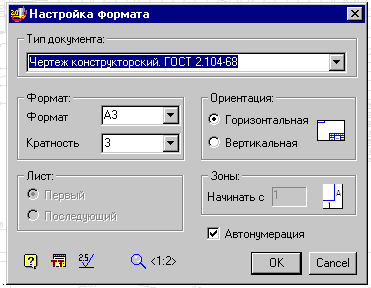

MechaniCS 2.0 позволяет отрисовать все требуемые форматы чертежей по ГОСТ 2.310 «Форматы» и дает возможность их редактирования (после двойного щелчка по объекту-формат). Для вывода диалогового окна “Настройка формата” может быть использована пиктограмма “ Форматы ” на панели инструментов или строка с тем же наименованием в выпадающем меню “MechaniCS”:

Используя выпадающий список раздела кратность, можно отрисовывать дополнительные форматки чертежей предусмотренные ГОСТ2.104-68. Информация о типе форматки проставляется в правом нижнем углу штампа (Формат А4х3 и т.д.).

2.2. Заполнение основной надписи.

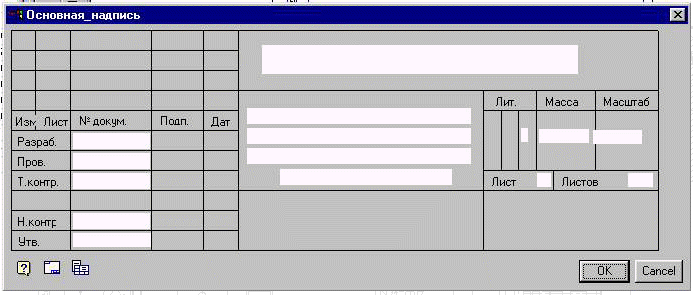

Заполнение основной надписи чертежа (штампа) можно выполнять непосредственно в диалоговом окне “Основная надпись” или в таблице.

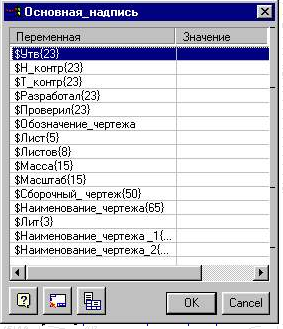

Для заполнения “штампа” в таблице используется пиктограмма

“Переключение режимов” в левом нижнем углу диалогового окна “Основная надпись”:

2.3. Запись в чертеж технических требований.

Вызов диалогового окна редактора технических требований возможен из выпадающего меню, из командной строки (команда “MTT”) и из главной инструментальной панели (щелчком по пиктограмме “Тех. требования”). Э то окно имеет следующий вид:

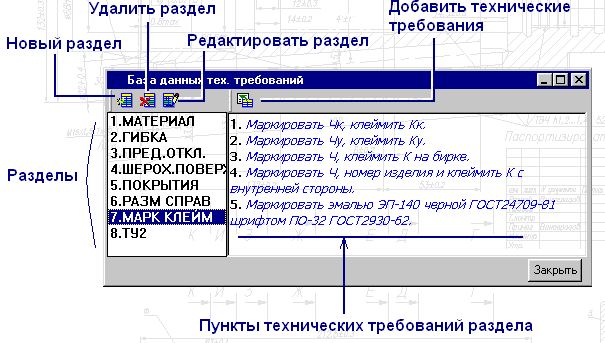

Технические требования могут записываться “вручную” или переноситься из базы данных, которая может быть вызвана с помощью пиктограммы “Открыть базу данных” в диалоговом окне редактора технических требований или –строчки “База данных ” из раздела меню “Вид”:

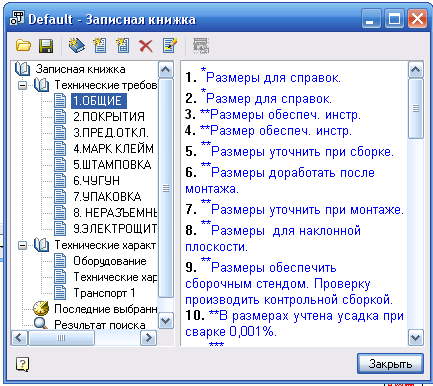

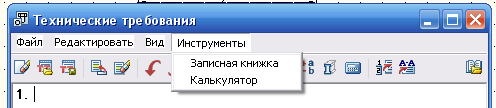

В программе MechaniCS 8.1 база данных обновлена, расширена и размещается в разделе меню “Инструменты - Записная книжка ” окна “Технические требования”:

В окно редактора можно загрузить внешний файл, формата RTF. Для этого необходимо в окне проводника найти записанный rtf-файл и открыть его для редактирования. Данную команду нельзя применять в случае, если уже имеются в редакторе какие-либо технические требования (ТТ), т.к. они будут удалены.

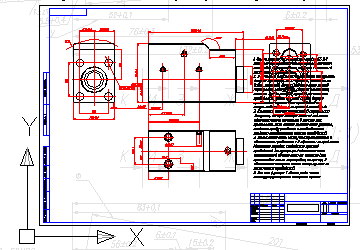

Для автоматического размещения текста технических требований на чертеже выполняется щелчок ЛКМ по клавише “ОК” в диалоговом окне. В этом случае текст автоматически размещается над штампом первого листа. При отсутствии в текущем сеансе AutoCAD вызванного формата чертежа текст размещается в нулевую координату 0,0. Запрет размещения текста ТТ на рисунках не предусмотрен, поэтому, если не принять мер, то чертеж с ТТ может иметь следующий вид:

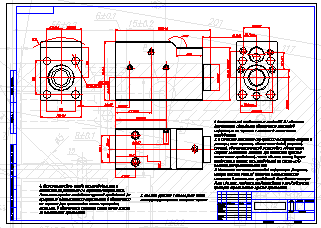

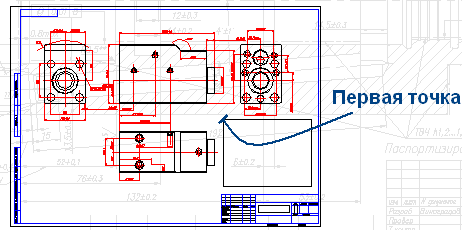

При нажатии клавиши “Разместить” в диалоговом окне “Редактор технических требований” система предоставляет возможность разместить ТТ отдельными фрагментами. AutoCAD при этом запрашивает левые верхние углы фрагментов; нижние края записей будут ограничиваться либо заданием правых нижних углов фрагментов или линиями “формата” чертежа и основной надписи. Пример размещения ТТ в три столбца:

Кроме того, есть возможность перемещать столбцы надписей на поле чертежа стандартными средствами редактирования. Информацию из окна технических требований можно сохранить во внешний файл с расширением RTF; но при этом необходимо учесть, что использованные в редакторе специальные символы при передаче во внешний файл теряются.

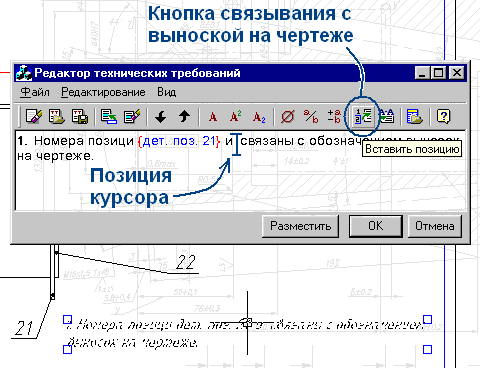

MechaniCS 2.0 позволяет связать фрагменты текста в ТТ с графическим представлением на чертеже (например, с номером позиции). Так для установления связи деталей позиции 21 с текстом в ТТ необходимо установить курсор мыши в позицию, где должна стоять фраза “дет. поз. 21”и нажать кнопку “Вставить позицию”:

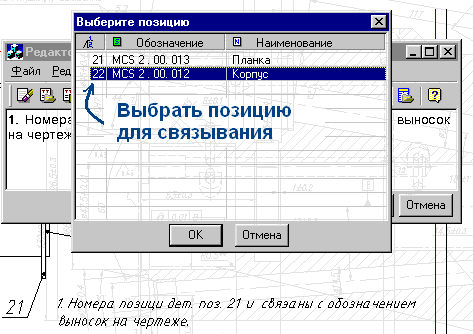

Затем - в появившемся окне выбора позиций указать необходимую деталь из списка проставленных позиций и завершить нажатием клавиши ОК:

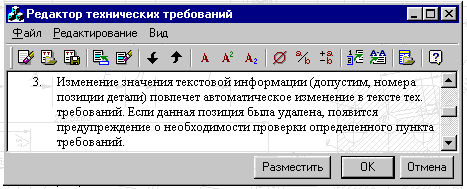

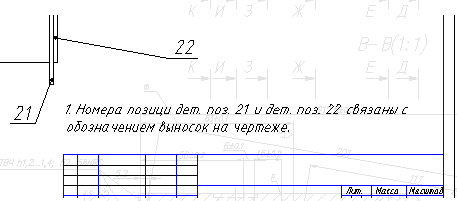

После того, как будет закрыто окно “Редактор технических требований” формулировка записи ТТ изменится:
