1 Будова газорегуляторних пунктів або установок
Газорегуляторні пункти й установки є автоматичними пристроями і виконують такі функції: знижують тиск газу; підтримують заданий тиск незалежно від змін витрати і його тиски перед ГРП; припиняють подачу газу при підвищенні або зниженні його тиску перед споживачами понад задані межі; очищають газ від механічних домішок. ГРП споруджують на розподільних мережах міст і населених пунктів, а також на території комунальних, промислових і інших підприємств.
ГРУ монтують безпосередньо в приміщеннях, де розташовані агрегати, що використовують газ.
Принципові технологічні схеми ГРП та ГРУ однакові (аналогічні).
ГРП розміщуються в окремих будинках або шафах.
На вході і на виході ГРП установлюють відключальні пристрої не ближче 5 м і не далі 100 м [6].
У ГРП і ГРУ є таке устаткування [2,8]:
Фільтр для очищення газу від механічних домішок;
Запобіжний запірний клапан, що автоматично відключає подачу газу споживачам у випадку виходу з ладу регулятора тиску газу;
3) Регулятор тиску, що знижує тиск газу й автоматично підтримує його на заданому рівні незалежно від витрати газу споживачами;
Запобіжно-скидний клапан, для скидання частини газу в атмосферу у випадку підвищення вихідного тиску;
Обвідний трубопровід (байпас), обладнаний двома засувками, котрі використовують як ручний регулятор тиску газу;
Відключальні пристрої, для відключення устаткування на ремонт;
Контрольно-вимірювальні прилади;
Вузол виміру витрати газу (якщо це необхідно).
Фільтри, що установлюють на ГРП, бувають двох типів: сітчасті та волосяні.
Сітчасті фільтри встановлюються на газопроводах із d £ 50 мм. Допустимий перепад тиску на матеріалі, що фільтрує газ - до 5 кПа [1,2].
Волосяні фільтри встановлюються на газопроводах із d ³ 50 мм. Бувають двох типів: у литому чавунному корпусі й у сталевому зварному корпусі. Останні мають велику продуктивність. Допустимий перепад тиску на касеті - 10 кПа [1,2].
Для визначення ступеня засмічення фільтра вимірюють тиск до фільтра і після нього (перепад тиску). Він не повинний перевищувати допустимий, інакше відбудеться ушкодження фільтра [8].
Вихідний тиск контролюється двома клапанами: запірним (ЗЗК) і скидним (ЗСК). ЗЗК контролює верхній і нижній границі тиску газу, а ЗСК тільки верхній. ЗВК установлюється з метою запобігти спрацьовуванню ЗЗК при тимчасовому підвищенні тиску. ЗСК настроюється на менший тиск, чим ЗЗК (у тупикових мережах). ЗЗК спрацьовує тільки в аварійних ситуаціях, а тому в роботу включається вручну.
ГРП можуть суміщуватися з пунктами виміру витрати газу, тобто на них можуть установлювати витратоміри.
Для виміру витрати газу застосовують прилади перемінного перепаду тиску (дросельні витратоміри), об'ємні ротаційні та турбінні лічильники.

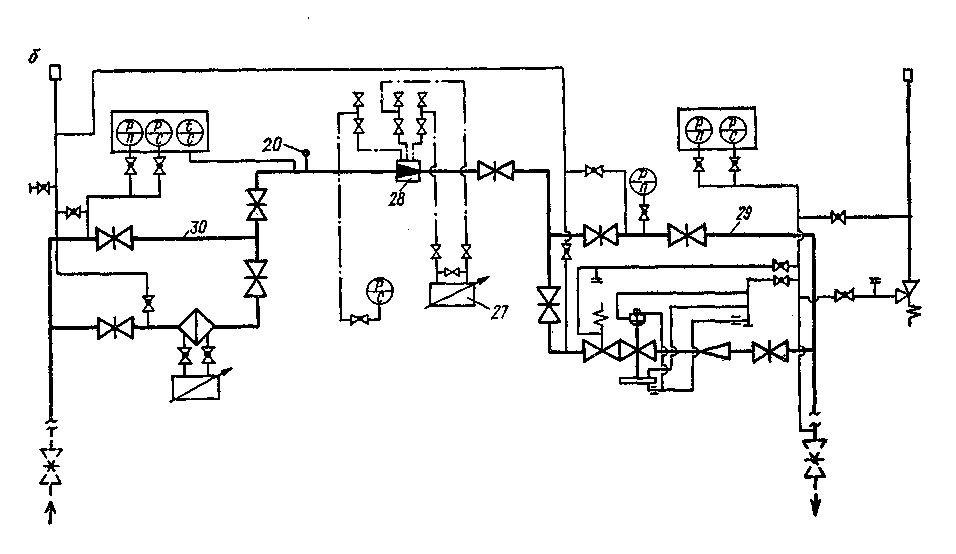

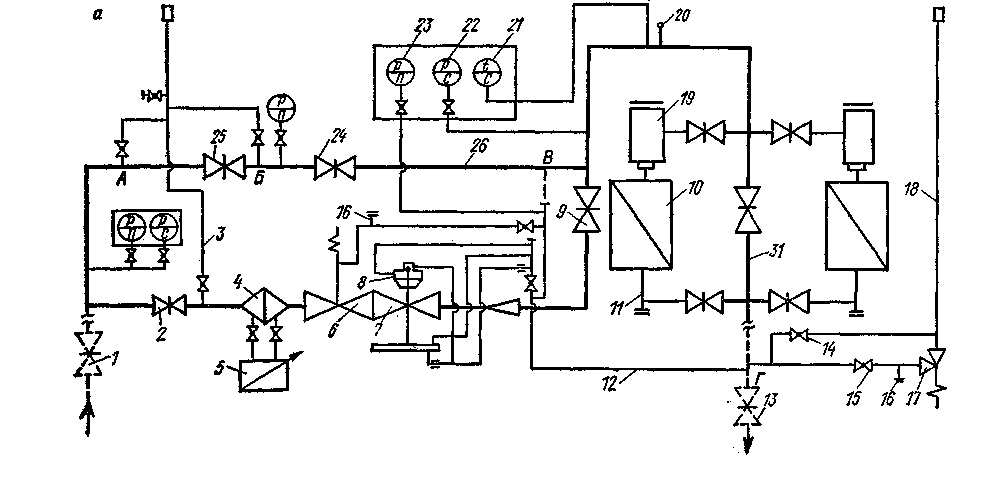

Схеми ГРП або ГРУ приведені на рисунку 1 [1].
1,13- запірний пристрій на вході і виході; 2,9- запірні пристрої всередині ГРП; 3- продувний трубопровід; 4- фільтр; 5- дифманометр; 6- ЗЗК; 7- клапан регулюючий; 8- пілот; 10- лічильник; 11- поворотне коліно; 12- імпульсна трубка; 14 - кран скидного трубопроводу; 15- кран перед ЗСК; 16- штуцер для настройки ЗСК; 17- ЗСК; 18- скидний трубопровід; 19- фільтр-ревізія; 20- технічний манометр; 21,22- самописні термометр і манометр; 23- показуючий манометр; 24,25- запірні пристрої на байпасі; 26,29,30- байпаси; 27- дифманометр витратоміра; 28- звужуючий пристрій
Рисунок 1 - Схема ГРУ (ГРП) з регулятором тиску РДУК2 і вимірюванням витрати ротаційними лічильниками (а) або звужуючими пристроями (б)
