Министерство образования и науки Российской Федерации
Магнитогорский государственный технический университет
им. Г. И. Носова
Кафедра промышленного транспорта
Расчетно-графическая работа по дисциплине: «Генеральный план» на тему: «Организация внутризаводских перевозок»
Исполнитель: Пигарев Семен, студент 4 курса группы ГТ-08-1
Руководитель: профессор, д.т.н. Корнилов С. Н.
Работа допущена к защите «____» ___________________2012 г.
Работа защищена «____» ___________________2012 г.
Магнитогорск
2012
ИСХОДНЫЕ ДАННЫЕ
Годовое производство проката Qпг=7,4 млн. тонн.
Способы производства стали, %:
- конверторный 45;
- мартеновский 40;
- электросталеплавильный 15.
Блок прокатных цехов:
- ЦХПМД (цех холодной прокатки труб малого диаметра);
- ЦГПШПС (цех проката горячей прокатки с широкополосными станами);
- ЦГПТС (цех горячей прокатки с толстолистовыми станами);
1. Расчет состава и производительности основных и вспомогательных цехов
Типовая производительность прокатных цехов и станов составит:
- ЦХПМД 0,0021 млн.т сортамента;
- ЦГПТС 1,4 млн.т сортамента;
- ЦГПШПС 3,75 млн.т сортамента.
Исходя из заданной суммарной производительности завода по прокату и типовой производительности каждого из прокатных цехов, перебором вариантов рассчитать количество прокатных цехов каждого наименования (табл. 1.1).
Таблица 1.1 – Количество и производительность прокатных цехов
Стан цех |
Годовая производительность, млн. т сортамента |
Количество станов, цехов |
Суммарная годовая производительность, млн. т сортамента |
ЦХПМД |
0,0021 |
1 |
0,0021 |
ЦГПТС |
1,4 |
3 |
4,2 |
ЦГПШПС |
3,75 |
1 |
3,75 |
Итого: |
5,1521 |
5 |
7,9521 |
На основании процентного соотношения между способами производства стали (исходные данные) и выпуском прокатного сортамента необходимо закрепить группы прокатных цехов за сталеплавильными цехами (рис. 1.1).
3,58
млн. т
Рис. 1.1. Закрепление прокатных цехов за сталеплавильными цехами

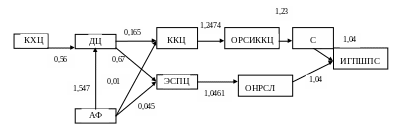

Далее строится схема технологических взаимосвязей для каждой группы прокатных цехов и всего металлургического завода в целом с указанием на линиях расходных коэффициентов (рис. 1.2-1.5). Первичными при построении схемы будут прокатные цеха, остальные цеха определяются из таблиц грузопотоков по прибытию.
Рис. 1.2. Технологическая взаимосвязь для ЦГПТС
Рис. 1.3. Технологическая взаимосвязь для ЦПТБД
Рис. 1.4. Технологическая взаимосвязь для ЦХПТМБ
Рис. 1.5. Технологическая связь металлургического комбината
На основании разработанной схемы рассчитывается производительность цехов завода по формулам:
Для участка схемы
|
1.1 |
Для участка схемы
|
1.2 |
где Q – производительность предшествующего цеха (по схеме 1.5) млн.т. в год;
q – производительность последующего цеха (по схеме 1.5) млн. т. в год;
k – расходные коэффициенты.
Пример расчета схемы 1.5
Расчеты представлены на рис. 1.5.
