4.3 Порядок выполнения работы

4.3.1 Пусть отобранные выборки (k = 10) объёмом n = 5 с измеренными в них показателями качества отражены в таблице 4.2.

4.3.2 Составить для своего варианта таблицу 4.2, получив от преподавателя значения X_i.

4.3.3 Рассчитать границы регулирования ТП для своего варианта по описан­ному алгоритму:

;

Таблица 4.2 - Фрагмент контрольной карты качества

Номер выбор-ки	X1	X2	X3	X4	X5	Xi	Xcpi	Ri
1	9	6	5	6	7	33	6,6	4
2	6	7	12	11	13	49	9,8	7
3	15	1	8	7	8	39	7,8	14
4	10	9	14	14	16	63	12,6	7
5	9	7	13	5	3	37	7,4	10
6	13	9	3	16	14	55	11,0	13
7	8	6	11	4	7	36	7,2	7
8	7	8	10	15	12	52	10,4	8
9	12	5	9	13	15	54	10,8	10
10	11	6	11	8	9	45	9,0	5

.

Для общего среднего значения координаты границ регулирования будут иметь следующие значения:

ВГР = +А₂  = 9,26+0,5778,5 = 14,16;

HГР = -А₂  = 9,266-0,5778,5= 4,36.

Координаты границ регулирования для размаха имеют значения:

ВГР = Д₄  = 2,115  8,5 = 17,98;

HГР = Д₃  = 0  8,5 = 0.

4.3.4 Построить ККК, на которые нанести средние значения и , а также соответствующие границы регулирования HГР и ВГР (рисунок 4.1 а и б).

4.3.5 Сделать заключение о функционировании ТП и необходимости управ­ляющих воздействий, если точки, соответствующие последующим выборкам нахо­дятся:

а) внутри диапазона с найденными границами;

б) отдельные точки совпадают с той или иной границей;

в) отдельные точки ложатся за границами, подсчитанными в ходе предвари­тельного построения ККК.

а)

20

R_i

15

ВГР

10

5

номер выборки

40

5

7

1

3

6

2

8

9

10

б)

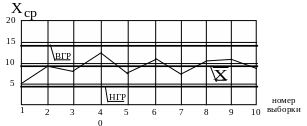

Рисунок 4.1 – Контрольные карты качества : а) ККК для Х_ср; б) ККК для R

Со­ставить отчёт по проделанной работе, в которую должны войти следующие разде­лы:

• название и цель работы;

• краткие теоретические сведения с основными соотно­шениями;

• вычисление и построение ККК;

• выводы по проделанной работе.
