- •Предисловие авторов
- •Теоретические основы электротехники
- •1.1. Предмет, основные разделы и понятия теоретических основ электротехники
- •1.2. Электрические цепи: элементы, схемы, законы, классификация
- •1.3. Электромагнитные процессы и режимы электрических цепей. Режим синусоидальных токов
- •1.4. Мощности в цепях синусоидального тока
- •1.5. Трехфазные цепи: фазные и линейные токи, напряжения, мощности
- •1.6. Электрические цепи несинусоидальных токов
- •1.7. Высшие гармоники в трехфазных цепях
- •1.8. Мощности в цепях несинусоидальных токов
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Краткая история электроэнергетики. Электроэнергетические системы
- •2.1. Введение
- •А) различием в моментах появления пика нагрузки обеих энергосистем; это различие может сильно изменяться в различные периоды года;
- •Б) различием в моментах появления недельного, месячного или годового максимума.
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Режимы работы ээс и управление ими
- •Для сетей 35 кВ — при трехфазном коротком замыкании;
- •Для сетей 110—1150 кВ — при двухфазном коротком замыкании на землю.
- •3.4. Средства управления режимами и их функции
- •3.5. Регулирование напряжения в электрических сетях
- •3.6. Регулирование частоты и мощности в энергосистемах
- •Первичное регулирование частоты, обеспечивающее стабильность частоты, т.Е. Удержание отклонений частоты в допустимых рамках при нарушении общего баланса мощности в любой части энергосистемы;
- •Вторичное регулирование, обеспечивающее восстановление нормального уровня частоты и плановых режимов обмена мощностью между частями энергосистемы или регионами;
- •Централизованное регулирование частоты в сочетании с региональным регулированием мощности электростанций;
- •Децентрализованное комплексное регулирование частоты и перетоков мощности.
- •Управляющие вычислительные центры (увц) в цду еэс, оду оэс, цдс ээс, диспетчерские пункты (дп) предприятий электрических сетей (пэс);
- •Автоматизированные системы управления технологическими процессами (асутп) электростанций, энергоблоков электростанций и подстанций;
- •Централизованные и локальные системы автоматического регулирования и управления.
- •3.11. Структура системы противоаварийной автоматики
- •Литература для самостоятельного изучения
- •Электрические схемы электростанций и подстанций
- •4.1. Общие сведения
- •4.2. Основные требования, предъявляемые к схемам распределительных устройств электроустановок
- •4.5. Схемы, применяемые на высшем и среднем напряжениях
- •4.7. Структурные схемы электрических станций и подстанций
- •4.8. Электроснабжение собственных нужд электростанций и подстанций
- •4.9. Примеры исполнения электрических схем электростанций и подстанций
- •Контрольные вопросы.
- •Литература для самостоятельного изучения.
- •Глава пятая системы электроснабжения
- •5.1. Общая характеристика систем электроснабжения
- •5.2. Основные группы потребителей электроэнергии
- •5.3. Основные условия и задачи формирования систем электроснабжения
- •5.4. Номинальные напряжения электроустановок
- •5.5. Основные типы схем электрических сетей
- •5.6. Режим нейтрали электрических сетей
- •12.7. Конструкции линий, подстанций и их основного электрооборудования
- •5.8. Основные вопросы проектирования и расчетов сэс
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Качество электроэнергии в системах электроснабжения
- •6.1. Качество электрической энергии
- •6.2. Показатели качества электроэнергии
- •6.3. Влияние качества электроэнергии на функционирование технических средств
- •6.4. Технические средства контроля качества электроэнергии
- •6.5. Обеспечение качества электроэнергии
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Электрические машины электростанций
- •7.1. Конструкции синхронных генераторов
- •7.2. Принцип действия синхронных генераторов
- •7.3. Типы турбо- и гидрогенераторов по мощностям и способам охлаждения
- •7.3.1. Турбогенераторы
- •7.3.2. Гидрогенераторы
- •7.4. Системы возбуждения генераторов
- •7.5. Совершенствование изоляции обмоток синхронных генераторов
- •3.6. Характеристики генераторов, работающих на автономную сеть
- •3.7. Включение генераторов на параллельную работу с сетью постоянного напряжения и постоянной частоты
- •7.8. Угловая характеристика. Статическая устойчивость работы генераторов при работе параллельно с сетью бесконечной мощности. V-образные характеристики генераторов
- •7.9. Синхронные двигатели
- •7.10. Синхронные компенсаторы
- •7.11. Синхронные машины продольно-поперечного возбуждения. Асинхронизированные синхронные машины
- •7.12. Асинхронные двигатели
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Трансформаторное оборудование
- •8.1. Общие вопросы
- •4.2. Принцип работы и устройство трансформатора
- •8.3. Автотрансформаторы
- •8.4. Конструкция трансформатора
- •4.5. Изоляция в трансформаторах
- •4.6. Потери и коэффициент полезного действия трансформатора
- •4.7. Структура условного обозначения типа трансформатора
- •А) масляные трансформаторы:
- •Б) трансформаторы с жидким негорючим диэлектриком:
- •В) сухие трансформаторы:
- •8.8. Измерительные трансформаторы
- •4.9. Современное состояние, тенденции развития трансформаторостроения
- •8.10. Реакторы
- •Контрольные вопросы:
- •Литература для самостоятельного изучения
- •Коммутационные и защитные аппараты высокого напряжения. Силовые конденсаторы
- •9.2. Условия работы аппаратов высокого напряжения и общие требования, предъявляемые к ним
- •9.3. Выключатели высокого напряжения
- •9.3.1. Воздушные выключатели
- •9.3.2. Элегазовые выключатели
- •9.3.3. Масляные выключатели
- •Баковые (многообъемные) масляные выключатели, в которых масло используется для гашения и изоляции токоведущих частей от заземленного бака;
- •Маломасляные (малообъемные) масляные выключатели, в которых масло используется только для гашения дуги и изоляции между разомкнутыми контактами одного полюса.
- •Интенсивное дутье газопаровой смеси в зоне дуги, особенно в момент тока, близкого к нулю;
- •Максимально возможное высокое давление газопаровой смеси в области дуги в конце полупериода тока.
- •9.3.4. Электромагнитные выключатели
- •9.3.5. Вакуумные выключатели
- •9.4. Разъединители, отделители, короткозамыкатели
- •9.5. Комплектные распределительные устройства
- •9.5.1. Комплектные ру 10-35 кВ
- •9.5.2. Герметизированные комплектные ру на основе элегаза (круэ)
- •9.6. Защитные и токоограничивающие аппараты
- •9.7. Силовые конденсаторы
- •9.7.1. Основные характеристики силовых конденсаторов
- •9.7.2. Электротехнические материалы, применяемые в силовых конденсаторах
- •9.7.3. Конструкции и области применения силовых конденсаторов
- •9.8. Перспективы развития коммутационных аппаратов в мире
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Технические средства передачи электроэнергии
- •10.1.Основные понятия и определения
- •Линии открытого типа (воздушные);
- •Линии закрытого типа (кабельные).
- •10.2.Общая характеристика воздушной линии и условий ее работы
- •10.3.Провода и грозозащитные тросы
- •10.4. Классификация опор
- •Одноцепные, которые применяются при сооружении вл любых номинальных напряжений;
- •Двухцепные, которые в России применяются для вл 35—330 кВ, а за рубежом и на линиях 380—500 кВ;
- •10.5. Изоляторы и линейная арматура
- •Стеклянной или фарфоровой изолирующей детали в виде тела вращения с ребрами на нижней поверхности и с внутренней полостью конической или цилиндрической формы;
- •Шапки из ковкого чугуна, в верхней части которой имеется сферическая полость (гнездо), предназначенная для шарнирного сопряжения с другим изолятором;
- •Стержня, нижняя головка которого имеет сферическую поверхность, сопрягаемую с соответствующей поверхностью в гнезде шапки.
- •10.6. Геометрические характеристики
- •Ее токоведущих элементов (проводов) и заземленных частей (траверс и стоек опоры);
- •Проводов и грозозащитных тросов, если последние предусмотрены конструкцией;
- •Проводов в нижней точке их провисания в пролете относительно поверхности земли.
- •10.7. Общая характеристика кабельных линий
- •10.8. Кабельные линии низкого и среднего напряжений
- •10.9. Кабельные линии высокого напряжения
- •10.10. Основные сведения о сооружении кабельных линий
- •10.11. Электрические характеристики линий электропередачи переменного тока
- •10.11.1. Одноцепная транспонированная воздушная линия с нерасщепленной фазой
- •Погонное индуктивное сопротивление
- •Погонная емкостная проводимость
- •Погонная активная проводимость
- •Волновые параметры и натуральная мощность
- •10.11.2. Одноцепная транспонированная воздушная линия с расщепленной фазой
- •Погонное активное сопротивление
- •Погонные активные сопротивления и диаметры сталеалюминиевых проводов облегченного исполнения (по гост 839-80)
- •Волновые параметры и натуральная мощность
- •10.11.3. Двухцепная транспонированная воздушная линия
- •10.11.4. Кабельные линии
- •Погонное активное сопротивление
- •Погонные реактивные параметры
- •Погонная активная проводимость
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Электропередачи и вставки постоянного тока. Управляемые (гибкие) линии переменного тока
- •11.1. Возможные области применения электропередач и вставок постоянного тока
- •11.3. Схемы электропередач и вставок постоянного тока
- •Средним значением тока, протекающим через него за период частоты сети Iср;
- •Максимальным значением напряжения, которое прикладывается к нему как в прямом, так и обратном направлении, когда вентиль закрыт, и которое этот вентиль должен выдержать Uобр max.
- •1) Создает необходимое выпрямительное напряжение Udм, что обеспечивается выбором соответствующего коэффициента трансформации;
- •2) Электрически отделяет цепь выпрямленного тока от сети переменного тока.
- •Регулятор угла α на выпрямителе, исключающий длительную работу последнего при повышенных значениях этого угла, что ведет к увеличению потребления реактивной мощности из сети;
- •Регулятор баланса токов полуцепей, предназначенный для снижения до минимума тока в земле.
- •11.4. Энергетические характеристики преобразователей
- •11.6. Технико-экономические показатели электропередач постоянного тока
- •11.7. Управляемые (гибкие) линии переменного тока
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Силовая электроника
- •12.1. Введение
- •6.2. Силовые электронные ключи
- •На стороне переменного тока;
- •На стороне постоянного тока;
- •Непосредственным управлением ключевыми элементами схемы.
- •Преобразователи с промежуточным звеном постоянного тока (непрямые преобразователи);
- •Преобразователи с непосредственной связью питающей сети и цепей нагрузки, которые в литературе иногда называются преобразователями с неявно выраженным звеном постоянного тока.
- •Преобразователи с прямой передачей энергии в нагрузку;
- •Преобразователи с накоплением энергии в промежуточных элементах схемы с последующей передачей в нагрузку. Функции таких накопителей обычно выполняют индуктивные накопители (реакторы).
- •12.4. Применение силовой электроники в электроэнергетике
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Релейная защита
- •13.1. Назначение релейной зашиты. Требования, предъявляемые к релейной защите
- •13.2. Структурная схема рз, подключение рз к защищаемому объекту
- •13.3. Токовые защиты
- •15.4. Дистанционная защита
- •15.5. Продольная дифференциальная токовая защита
- •15.6. Поперечная дифференциальная токовая защита
- •15.7. Направленная защита с высокочастотной блокировкой
- •15.8. Дифференциально-фазная защита
- •15.9. Комплексы релейной защиты
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Электротехнические материалы
- •14.1. Общие положения
- •14.2. Проводниковые материалы
- •14.3. Электроизоляционные материалы
- •14.4. Магнитные материалы
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Техника высоких напряжений (твн)
- •15.1. Предмет техники высоких напряжений (твн)
- •15.2. Механизм нарушения электрической изоляции
- •15.3. Характеристика отдельных видов изоляции
- •15.3.1. Воздушная изоляция
- •15.3.2. Назначение и типы изоляторов
- •15.3.3. Внутренняя изоляция
- •15.4. Электрические воздействия на электрическую изоляцию
- •15.4.1. Грозовые перенапряжения и их ограничение
- •15.4.2, Коммутационные перенапряжения и их ограничение
- •15.5. Испытания изоляции электрооборудования
- •15.5.1. Испытания оборудования в процессе изготовления
- •15.5.2. Профилактические испытания изоляции в эксплуатации
- •15.5.3. Испытательное оборудование
- •15.6. Перспективные направления развития техники высоких напряжений
- •15.6.1. Особенности проектирования изоляции оборудования постоянного тока
- •15.6.2. Особенности проектирования изоляции оборудования ультравысокого напряжения
- •Контрольные вопросы
- •Литература для самостоятельного изучения:
- •Сверхпроводимость
- •16.1. Общие сведения
- •16.2. Основные виды сверхпроводникового (сп) оборудования Введение
- •16.2.1. Кабельные линии электропередачи
- •16.2.2. Трансформаторы
- •16.2.3. Ограничители токов кз
- •16.2.4. Индуктивные и кинетические накопители энергии
- •16.2.5. Электрические машины
- •16.3. Ситуация с освоением сп-техники в электроэнергетике России
- •Контрольные вопросы
- •Литература
- •Гидроэнергетика и другие возобновляемые источники энергии
- •17.1. Гидроэнергетические ресурсы
- •Напоров — гидравлические в водоводах, бьефах, на неиспользуемых участках водотоков;
- •Расходов — испарение из водохранилищ, фильтрацию, холостые сбросы и т.П.;
- •Энергии в оборудовании.
- •17.4. Регулирование стока реки водохранилищем
- •17.5. Гидроэлектростанции и их энергетическое оборудование
- •Гаэс — в режимах генератора, электродвигателя, синхронного компенсатора и вращающегося резерва.
- •17.6. Мощность гэс и выработка энергии
- •17.7. Гидротехнические сооружения гэс
- •17.8. Гидроаккумулирующие электростанции
- •17.9. Солнечная энергетика
- •По виду преобразования солнечной энергии в другие виды энергии — тепло или электричество;
- •По концентрированию энергии — с концентраторами и без концентраторов;
- •По технической сложности — простые (нагрев воды, сушилки, нагревательные печи, опреснители и т.П.) и сложные.
- •17.10. Ветроэнергетика
- •По мощности — малые (до 10 кВт), средние (от 10 до 100 кВт), крупные (от 100 до 1000 кВт), сверхкрупные (более 1000 кВт);
- •По числу лопастей рабочего колеса — одно-, двух-, трех- и многолопастные;
- •По отношению рабочего колеса к направлению воздушного потока — с горизонтальной осью вращения, параллельной (рис. 17.16) или перпендикулярной вектору скорости (ротор Дарье) (рис. 17.17).
- •17.11. Геотермальная энергетика
- •Контрольные вопросы
- •Литература для самостоятельного изучения
- •Приложение 1
- •Приложение 2
- •Словарь основных терминов
Контрольные вопросы
1. Каково назначение релейной зашиты?
2. Какие требования предъявляются к устройствам релейной защиты?
3. Каким образом обеспечивается селективность максимальной токовой защиты?
4. По каким условиям определяется ток срабатывания максимальной токовой защиты?
5. Каким образом оценивается чувствительность максимальной токовой защиты?
6. Как обеспечивается селективность токовой отсечки без выдержки времени?
7. Почему целесообразно совместно использовать токовую отсечку и максимальную токовую защиту?
8. Почему максимальная токовая защита не является селективной в сети с несколькими источниками питания и каков принцип действия токовой направленной защиты?
9. Принцип действия токовой защиты нулевой последовательности от КЗ на землю, почему такая защита имеет большую чувствительность и меньшее время срабатывания по сравнению с максимальной токовой защитой?
10. Каким образом определяются параметры срабатывания ступеней трехступенчатой дистанционной защиты?
11. Почему продольная дифференциальная токовая защита не реагирует на внешние короткие замыкания?
12. Каковы достоинства и недостатки поперечной дифференциальной токовой защиты?
13. Каким образом обеспечивается селективность направленной защиты с высокочастотной блокировкой?
14. Каким образом реализуется передача высокочастотного сигнала по линии электропередачи?
15. Каким образом обеспечивается селективность дифференциально-фазной защиты линии электропередачи?
Литература для самостоятельного изучения
13.1. Федосеев A.M. Релейная защита электрических систем: учеб. для вузов. М: Энергия, 1976.
13.2. Чернобровое Н.В., Семенов В.А. Релейная защита энергетических систем: учеб. пособие для техникумов. М.: Энергоатомиздат, 1998.
13.3. Басе Э.И., Дорогунцев В.Г. Релейная защита электроэнергетических систем: учеб. пособие для вузов / Под ред. А.Ф. Дьякова. М.: Издательство МЭИ, 2002.
Глава четырнадцатая
Электротехнические материалы
Содержание лекции: |
|
14.1. |
Общие положения |
14.2. |
Проводниковые материалы |
14.3. |
Электроизоляционные материалы |
14.4. |
Магнитные материалы |
. |
Контрольные вопросы |
|
Литература для самостоятельного изучения |
14.1. Общие положения
Создание электроэнергетических объектов невозможно без применения различных электротехнических материалов, разнообразных по свойствам, технологичности, надежности и способам эксплуатации.
Все применяемые в электроэнергетике материалы можно классифицировать по ряду признаков. Например, есть конструкционные материалы, основное предназначение которых связано с обеспечением механического крепления и требуемого взаиморасположения в пространстве различных частей оборудования, устройств и аппаратов, и функциональные материалы, обеспечивающие активное влияние материала на выполнение объектом заданных функций (например, полупроводники и др.).
Материалы также могут классифицироваться по агрегатному состоянию — твердые, жидкие и газообразные (иногда к этой классификаций добавляют твердеющие). Различают также материалы природного, искусственного и синтетического происхождения.
В зависимости от электрических свойств материалы разделяются на электроизоляционные, полупроводниковые и проводниковые. Диэлектриками (диэлектрическими материалами) называют электротехнические материалы, предназначенные для использования их диэлектрических свойств, а именно большого электрического сопротивления и способности поляризоваться. Электроизоляционными материалами называются «диэлектрические материалы, предназначенные для электрической изоляции». Поскольку большинство электроэнергетических объектов функционирует в условиях генерации, передачи и распределения переменного электрического тока, то неизбежно при этом существуют и магнитные поля (чаще говорят, что работа осуществляется в условиях электромагнитного поля). В этой связи материалы могут быть либо магнитными, либо немагнитными.
Чтобы определить к какому классу отнести материал с точки зрения его электрических свойств, необходимо оценить его удельное объемное электрическое сопротивление р — отношение напряженности электрического поля Е к плотности тока J, проходящего через объем образца материала. Обычно удельное сопротивление рассчитывают по формуле
ρ = RS/l, (14.1)
где R — сопротивление образца материала, Ом; l — длина пути тока в образце (расстояние между электродами), м; S — площадь образца материала, через которую протекает ток проводимости, м2.
Проводниковые материалы имеют удельное сопротивление р = 10 8 —
10-5 Ом ∙ м (~ 10-2 —10 Ом ∙ мм2/м)*, полупроводниковые — р = 10-4 — 108 Ом ∙ м, а электроизоляционные материалы — р ≥ 108 Ом ∙ м. Например, серебро обладает р = 0,016 Ом ∙ мм2/м, а такие электроизоляционные материалы, как полистирол, полиэтилен, политетрафторэтилен — ρ = = 1014—1017 Ом-м.
В отличие от проводников и полупроводников у изоляционных материалов, имеющих малую электрическую проводимость, рассматривается еще и удельное поверхностное сопротивление ρs Ом, которое позволяет оценить электрическое сопротивление при протекании тока по поверхности материала. Оно определяется как сопротивление квадрата поверхности материала электрическому току, протекающему между двумя противоположными сторонами квадрата. Значение этого сопротивления в большой степени зависит от качества поверхности материала, наличия на ней загрязнений и влаги.
Для оценки электрических качеств электроизоляционных материалов часто требуется знать и некоторые другие свойства: относительную диэлектрическую проницаемость (слово «относительная» иногда опускается) εr тангенс угла диэлектрических потерь tgδ и электрическую прочность Епр.
Диэлектрическая проницаемость позволяет оценивать способность материала образовывать электрическую емкость. Значение ег показывает, во сколько раз увеличивается емкость при замене вакуума между электродами на реальный диэлектрический материал, и является безразмерной величиной. Диэлектрическая проницаемость гг не бывает меньше 1. В зависимости от типа материала и внешних условий она изменяется от единиц
* Удельное объемное электрическое сопротивление проводников чаще принято указывать в Ом ∙ мм2/м (1 Ом ∙ мм2/м = 106 Ом ∙ м).
(например, гелий имеет εг ≈1, полистирол 1,5, стекло 7) до десятков тысяч (сегнетоэлектрики).
Характеристика, позволяющая определить потери мощности (диэлектрические потери) в изоляционном материале, работающем в переменном электрическом поле, называется тангенсом угла диэлектрических потерь. Угол диэлектрических потерь — это угол, дополняющий до 90° угол фазового сдвига между током и напряжением в емкостной цепи, так как любой диэлектрик создает электрическую емкость.
Диэлектрические потери (или активная мощность, теряемая в диэлектрике, Вт) рассчитываются по формуле
Р = 2πfU2Ctgδ, (14.2)
Где f— частота напряжения, Гц; U— напряжение, приложенное к диэлектрику, В; С — емкость диэлектрика, Ф.
Значит, при заданных значениях частоты, напряжения и емкости активная теряемая мощность, зависит от tgδ изоляционного материала, который в свою очередь зависит от ряда внешних факторов, например, от температуры материала и частоты электрического поля. Значения tgδ электроизоляционных материалов меньше единицы и зависят от типа диэлектрика. Так, у газообразных диэлектриков tgδ = 10-6— 10-4, диэлектриков с высоким удельным сопротивлением tgδ = (2—6) • 10-4, остальных tgδ = 0,001—0,1.
Если напряженность электрического поля, в котором находится диэлектрик, превысит некоторое значение, критическое для данного материала, то он потеряет свои электроизоляционные свойства — произойдет пробой материала с образованием в нем канала с очень большой проводимостью. Значение напряженности однородного поля, при котором происходит пробой, называется электрической прочностью материала. Эту величину можно получить по формуле:
Eпр.= Uпр./h
где U — напряжение, при котором происходит пробой, В; h — толщина материала, м.
При пробое в неоднородном электрическом поле критическую напряженность электрического поля обычно называют «пробивной напряженностью» или характеризуют материал значением пробивного напряжения.
Общими для электроизоляционных, полупроводниковых, проводниковых и магнитных материалов являются механические, тепловые и некоторые физико-химические характеристики.
Большинство материалов подвергается при монтаже или эксплуатации механическим нагрузкам. Среди механических нагрузок следует выделить разрушающие напряжения: при растяжении σp , сжатии σс, статическом изгибе σи, динамическом изгибе (ударная вязкость) а. У ряда материалов (стекло, керамика и некоторые пластмассы) разрушающее
напряжение при сжатии значительно выше, чем при растяжении, в то время как у металлов эти характеристики одного порядка.
К важным механическим свойствам следует отнести пластичность, твердость, упругость. При достаточно высоких механических напряжениях у многих материалов наблюдается необратимое пластическое течение, или остаточная пластическая деформация. Деформация приводит к уменьшению площади поперечного сечения, что может служить причиной последующего разрушения материала или конструкции.
Поведение большинства материалов с точки зрения тепловых воздействий может быть оценено их теплоемкостью, тепловым расширением и коэффициентом теплопроводности. Однако условия эксплуатации, тип и агрегатное состояние материала существенно расширяют перечень тепловых характеристик. К ним относят также нагрев о стойкость, температуру плавления и размягчения, теплостойкость, температуру вспышки паров жидкостей, холодостойкость и др.
Теплоемкость С (Дж/ °С или Дж/К) — это отношение количества теплоты, сообщенной телу, к соответствующему повышению температуры. Удельная теплоемкость с (Дж / (кг ∙ К)) — это отношение теплоемкости к единице массы материала.

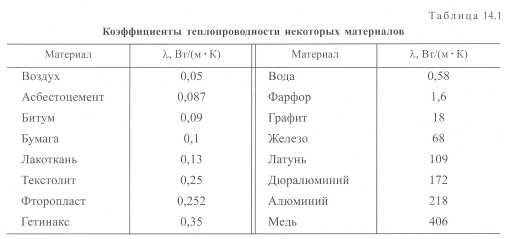

Коэффициент теплопроводности X (Вт / (м ∙ К)) характеризует способность материала переносить теплоту от более нагретых частей материала к менее нагретым. Некоторые значения X приведены в табл. 14.1.
Тепловое расширение материалов оценивают температурным коэффициентом линейного расширения или размера (ТКЛР), характеризующим относительное изменение геометрических размеров образца материала при изменении температуры на один градус Цельсия или один Кельвин (1/°С или 1/К):
ТКЛР = ар = Δl/(l- AT), (14.4)
где Δl — абсолютное изменение линейного размера образца материала, м; l — начальное значение линейного размера, изменившегося при изменении температуры, м; ΔT — изменение температуры, °С или К.
Изоляционные материалы, обладающие малыми значениями ТКЛР, имеют, как правило, более высокую нагревостойкость.
Нагревостойкость — это способность электроизоляционного материала длительно выдерживать предельно допустимую температуру без ухудшения его свойств. В зависимости от значений допустимых при эксплуатации температур диэлектрики различают по классам нагревостойкости (табл. 14.2).
В настоящее время вместо класса нагревостойкости все чаще употребляют понятие температурного индекса, соответствующего температуре (в градусах Цельсия), при которой срок службы материала равен 20 000 ч.
Температура плавления Тпл и температура размягчения Т определяются у материалов соответственно кристаллического и аморфного строения. При этом если температура Тпя — строго фиксированная величина для каждого кристаллического материала, то Тр — несколько условная величина, зависящая от способа ее определения.
Теплостойкость позволяет оценить стойкость изоляционных материалов к кратковременному нагреву. Она зависит от способа ее определения и характеризуется температурой, при которой образцы начинают претерпевать либо опасную деформацию, либо существенно изменяют твердость.
Температура вспышки паров жидкостей — это температура, при которой пары и газы, образующиеся при постоянном нагревании заданного объема жидкости, вспыхивают (но продолжительно не горят) при соприкосновении их с открытым пламенем. Эта характеристика представляет особый интерес при оценке трансформаторного масла и растворителей для лаков.
Электротехнические материалы применяются в различных климатических условиях, например, в условиях длительного воздействия отрицательных температур или в жарком климате (тропиках). Поэтому важными характеристиками являются холодостойкость и тропикостойкость материалов.
Холодостойкость позволяет оценить способность материалов противостоять действию низких температур. При низких температурах электрические свойства диэлектриков, как правило, улучшаются, но механические ухудшаются, поэтому холодостойкость определяется на основе изучения механических характеристик.
Тропикостойкостъ определяется для электроизоляционных материалов, предназначенных для электрооборудования, работающего в условиях тропического климата. В таких сложных условиях на материал влияют следующие факторы: высокая температура воздуха (до 55 °С), резкое изменение ее в течение суток (на 40 °С и более), высокая (до 95 %) или низкая влажность воздуха, интенсивная солнечная радиация, плесневые грибки, наличие в воздухе пыли и песка, насекомые и т.п.
К физико-химическим характеристикам диэлектриков относят кислотное число и вязкость жидких материалов, водо- и влагопоглощение электрической изоляции, стойкость материалов к воздействию излучений высоких энергий.
Кислотное число — это количество миллиграммов едкого кали (КОН), необходимое для нейтрализации свободных кислот, содержащихся в 1 г жидкого диэлектрика. Чем выше кислотное число, тем больше свободных кислот в жидком диэлектрике, следовательно, тем выше проводимость диэлектрика, так как кислоты под действием электрического поля легко распадаются на ионы. Кроме того, кислоты могут более активно разрушать другие материалы, с которыми контактирует жидкий диэлектрик.
Вязкость представляет собой коэффициент внутреннего трения при относительном перемещении частиц жидкости, оценивающий ее текучесть. Чем больше вязкость, тем жидкость более густая, т.е. обладает плохой текучестью. Чем меньше вязкость, тем легче заполняются полости, глубже проникает жидкость в пропитываемые материалы. Различают динамическую, кинематическую и условную вязкость.
Динамическая вязкость η измеряется в системе СИ в паскалях-секундах (Па • с), а в системе СГС — в пуазах (1 Па ∙ с — 10 П).
Кинематическая вязкость v — это отношение динамической вязкости к плотности жидкости d: v = η /d. Она измеряется в системе СИ в метрах в квадрате на секунду (м2/с), а в системе СГС — в стоксах (1 м2/с = 10 Ст).
Значение условной вязкости жидкостей и единицы ее измерения зависят от способа определения (типа вискозиметра), когда фиксируется время истечения заданного объема жидкости через отверстие установленного диаметра. У всех жидкостей с ростом температуры вязкость уменьшается.
Для многих электроизоляционных материалов важными являются такие характеристики, как водо- и влагопоглощение, позволяющие оценить по количеству поглощенной за 24 ч воды или влаги (из воздуха) способность диэлектрика противостоять их воздействию. Водо- и влагопоглощение W, %, определяют по формуле W = (G1 - Go) • 100/G0, где
Go— исходная масса образца, г; G, — масса того же образца после 24-часовой выдержки, г.
В последнее время все чаще пользуются такой характеристикой, как стойкость материалов к воздействию излучений высокой энергии, или радиационная стойкость. Воздействие излучений может привести к разрушению структуры материала или к новым молекулярным образованиям, химическим реакциям. В частности, в полимерах все преобразования можно разделить на процессы деструкции (разрушение) и вулканизации (упрочнение). У материалов при этом меняются как механические, химические, так и электрические характеристики.
