• Преобразователи с промежуточным звеном постоянного тока (непрямые преобразователи);

• Преобразователи с непосредственной связью питающей сети и цепей нагрузки, которые в литературе иногда называются преобразователями с неявно выраженным звеном постоянного тока.

Преобразователем частоты с непосредственной связью называется прямой преобразователь, т.е. преобразователь, в котором энергия источника переменного тока передается в нагрузку непосредственно на проводящих интервалах силовых ключей схемы преобразователя. Наиболее широкое практическое применение такие преобразователи, выполненные на тиристорах, находят в электроприводе для управления низкоскоростными двигателями очень большой мощности. Основой силовой части таких преобразователей являются встречно-параллельно включенные группы тиристров, каждая из которых может работать в выпрямительном или инверторном режиме.

Чаще всего такие преобразователи выполняются с естественной коммутацией тиристоров и поэтому имеют частоту выходного напряжения меньшую, чем частота питающей сети. Это обстоятельство обусловило их широкое применение в области электропривода для частотного регулирования скорости двигателей путем изменения частоты выходного напряжения в диапазоне низких частот (ниже частоты промышленной сети).

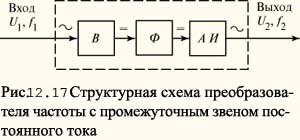

Структурная схема преобразователя частоты с промежуточным звеном приведена на рис. 12.17.

Переменное напряжение U₁ с частотой f₁ поступает на вход выпрямителя В. Выпрямленное напряжение сглаживается фильтром Ф и поступает на вход автономного инвертора АИ, имеющего выходное напряжение U₂ с частотой f₂. В преобразователях данного типа частота выходного напряжения не зависит от частоты питающей сети и может быть как больше, так и меньше этой частоты.

Следует отметить, что преобразователи частоты с инвертором тока в настоящее время в основном применяются для управления синхронными двигателями очень большой мощности. При этом инвертор выполняется на тиристорах, коммутация которых происходит под воздействием нагрузки, т.е. синхронного двигателя, обмотки которого непосредственно подключаются к тиристорному мосту инвертора тока. Напряжение этих обмоток позволяет обеспечить естественную коммутацию тиристоров. Такая коммутация называется электромашинной.

В преобразователях малой и средней мощности с регулируемой в широком диапазоне частотой выходного напряжения, предназначенных обычно для питания электродвигателей, звено АИ выполняется, как правило, по схеме инвертора напряжения.

Преобразователи постоянного тока. Преобразователями постоянного тока называются преобразователи постоянного тока в постоянный. Преобразователи постоянного тока выполняют различные функции в системах электропитания: согласование уровней напряжения источника и потребителя электроэнергии, обеспечение гальванической развязки, повышение качества параметров и др. В электроприводе преобразователи постоянного тока часто выполняют функции регуляторов напряжения или тока.

Преобразователи постоянного тока в энергетике в основном используются в качестве промежуточных звеньев преобразователей других параметров. Поэтому, как правило, они создаются на относительно небольшие мощности и выполняют в системе вспомогательные функции. Более широкую область применения они находят в электроприводе постоянного тока. В настоящее время во всех преобразователях все силовые электронные ключи работают в импульсных режимах, что позволяет иметь высокий КПД преобразователя в целом.

Среди основных типов преобразователей постоянного тока различают:
