1.4 Выбор типа диода

Для полупроводниковых диодов (вентилей) установлен ряд предельных и характеризующих параметров. К основным электрическим параметрам относятся: I_aн – предельный максимально допустимый средний прямой ток; U_a – прямое падение напряжения; U_{обр.доп} – обратное допустимое напряжение (предельное повторяющееся импульсное обратное напряжение); I_обр – обратный ток (повторяющийся импульсный обратный ток).

Выбор типа диода осуществляется с учетом допустимой температуры нагрева, параметров ВАХ диода, коэффициента формы тока диода и др. В курсовой работе выбор диода осуществляется по известному среднему значению прямого тока плеча I_a и максимальному обратному напряжению плеча U_{обр.доп} по справочным данным с учетом выполнения условий:

, (1.8)

С учетом выполнения условий (1.8) выберем диод типа Д7А.

Таблица 1.3 - Данные полупроводникового диода

Тип вентиля	Iан, А	Uобр доп, В	Uа, ,В	Iобр, мА
Д7А	0,3	50	1	0,1

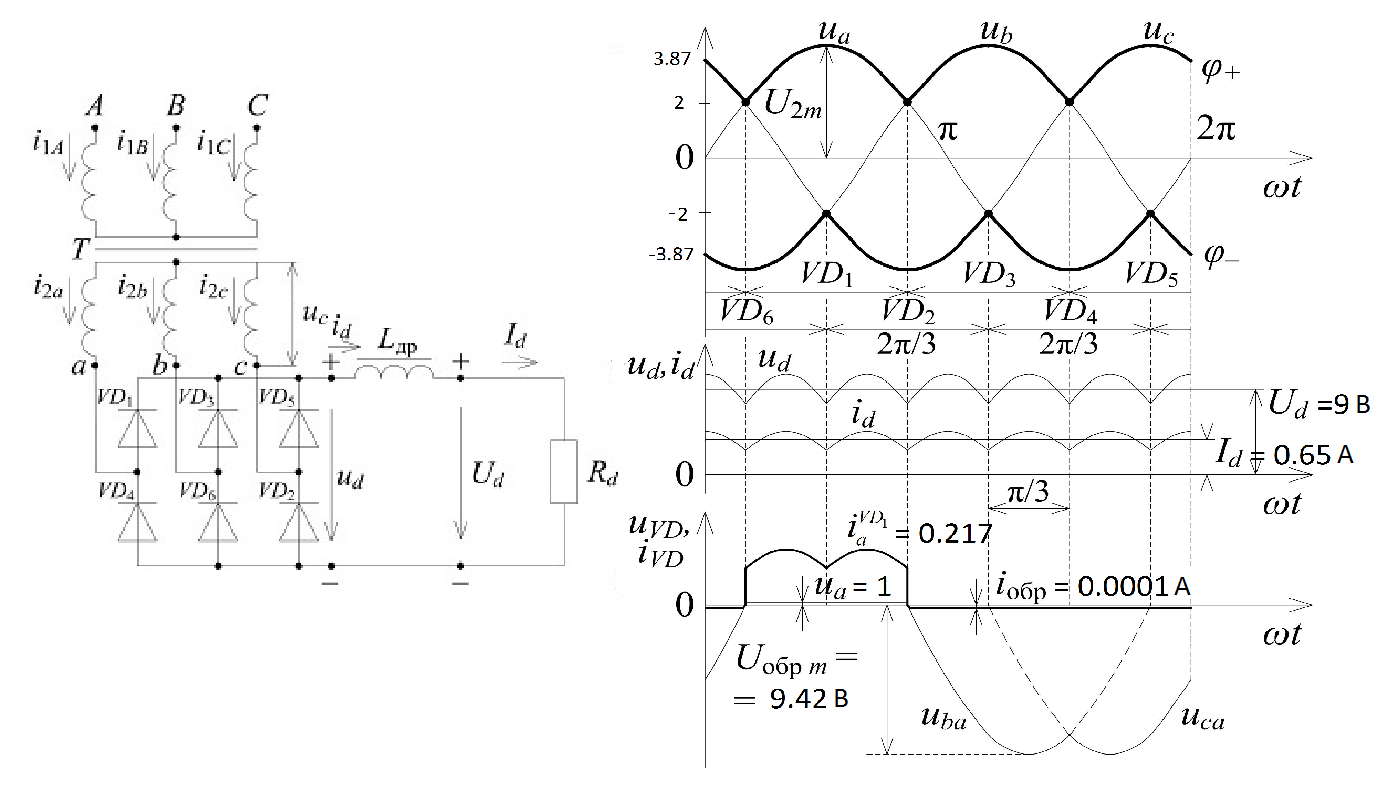

Рисунок 1.4 – Принципиальная схема трехфазного мостового выпрямителя со сглаживающим L-фильтром и его временные диаграммы

2 Расчет параметров стабилизатора напряжения

Параметрические стабилизаторы применяются в качестве эталонных источников напряжения и для питания отдельных цепей электронных схем с малыми токами, где к питающему напряжению предъявляются более жесткие требования. Существуют параметрические и компенсационные стабилизаторы.

а б

Рисунок 2.1 – Параметрический стабилизатор напряжения (а) и его вольт-амперная характеристика (б)

Основным элементом параметрического стабилизатора является стабилитрон, включенный параллельно нагрузочному резистору R_d (рис. 2.1, а). Принцип действия стабилизатора основан на том, что в пределах вертикального участка вольт-амперной характеристики напряжение на стабилитроне не зависит от тока (при лавинном пробое p-n-перехода). Для создания необходимого режима работы стабилитрона включают балластный резистор R_б.

Вольт-амперные характеристики полупроводникового стабилитрона (1 на рис. 2.1, б) и балластного резистора (2) позволяют графически решить уравнение электрического состояния цепи стабилизатора напряжения при R_d = ∞:

(2.1)

При изменении напряжения на входе стабилизатора ΔU_вх вольт-амперная характеристика балластного резистора R_б переместится параллельно и займет новое положение (см. рис. 2.1, б), которое соответствует новому значению тока I_ст и напряжению на стабилитроне (и нагрузке) U_ст, которое практически останется неизменным.

Для нормальной работы стабилизатора необходимо выбрать величину соп-ротивления R_б, при которой ток стабилитрона не должен выходить за пределы рабочего диапазона I_ст min – I_ст max (см. рис. 2.1, б). Качество работы стабилизаторов напряжения характеризуется коэффициентом стабилизации k_ст, равным отношению относительного изменения входного напряжения стабилизатора к относительному изменению напряжения на нагрузочном устройстве:

(2.2)
