2.3. Знаходження результату вимірювання потужності питомих втрат.

2.3.1. Встановлення складових відносної похибки результату вимірювання потужності питомих втрат.

Відносна похибка результату вимірювання потужності питомих втрат (згідно з 6.15) складається з відносної похибки результату вимірювання потужності втрат та відносної похибки маси зразка :

(6.22)

2.3.2. Встановлення складових відносної похибки результату вимірювання потужності втрат. Встановлення складових відносної похибки результату вимірювання потужності втрат здійснюємо шляхом встановлення всіх джерел чи всіх факторів, які впливають на відносну похибку результату вимірювання. Для цього здійснюємо аналіз рівняння (6.13) визначення результату вимірювання потужності втрат та умов проведення експерименту.

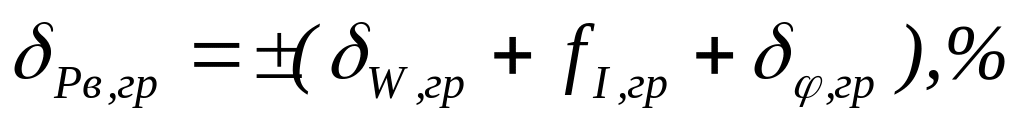

Граничне значення відносної похибки вимірювання потужності втрат обчислюють за формулою:

(6.23)

При вимірюванні потужності втрат в нормальних умовах використання приладів (ватметра і вимірювального трансформатора струму) у сумарне граничне значення відносної похибки результату вимірювання потужності втрат входять наступні складові:

 - граничне значення основної відносної похибки показу ватметра;

 - струмова похибка коефіцієнта трансформації ВТС;

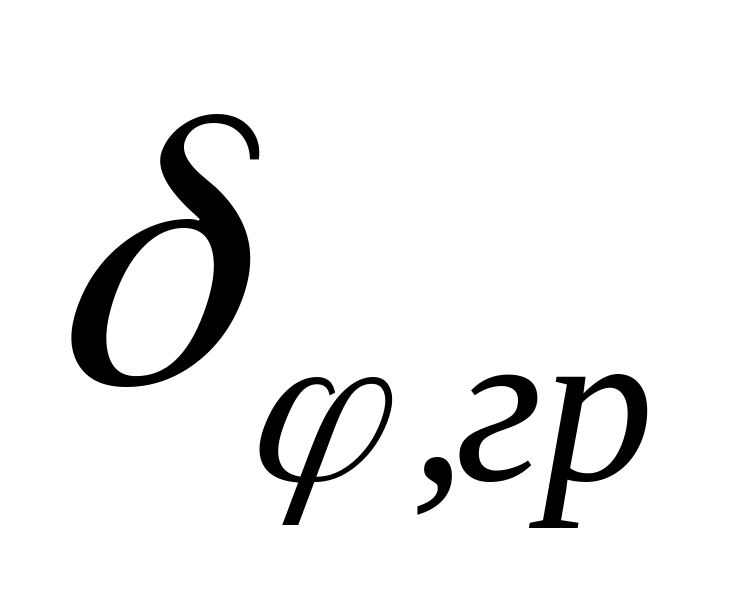

 - граничне значення кутової похибки, зумовлене кутовими похибками ватметра та ВТС.

Оскільки згідно формули 6.13 (якщо вимірювання здійснюють за схемою рис.6.1,а) або 6.14 (якщо вимірювання здійснюють за схемою рис.6.1,б) вплив потужності споживання приладів скореговано, то цією складовою відносної похибки можна знехтувати.

2.3.3. Кількісне оцінювання складових граничного значення відносної похибки результату вимірювання потужності втрат.

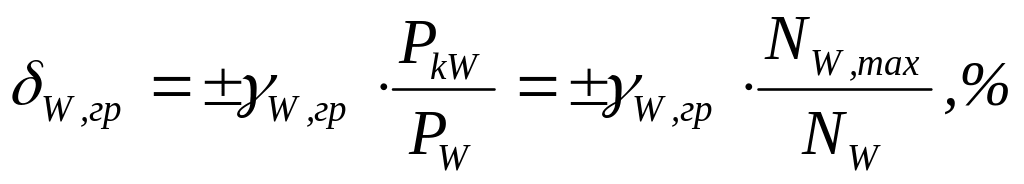

1) Граничне значення основної відносної похибки показу ватметра обчислюють за формулою_.:

(6.24)

де – клас точності ватметра,%; Р_kW – граничне значення вимірювання потужності використаним ватметром, Вт; P_W – виміряне значення потужності втрат ватметром, Вт; - отриманий відлік по шкалі ватметра.

2) Струмова похибка коефіцієнта трансформації :

, (6.25)

де с – клас точності ВТС, .

3) Граничне значення кутової похибки , зумовлене кутовими похибками ватметра та ВТС, обчислюють за формулою:

(6.26)

де – граничне значення кутової похибки ВТС, виражена в кутових мінутах, яку вибирають з таблиці 6.1, а граничне значення кутової похибки ватметра , виражене в кутових мінутах, визначають за формулою:

, (6.27)

де – клас точності ватметра, – кут зсуву фаз між струмом та напругою у ватметрі.

2.3.4. Обчислення відносної похибки вимірювання маси зразка.

Відносну похибку вимірювання маси зразка обчислюємо як:

(6.28)

де маса зразка =0,5 гр, а масу зразка визначаємо, виходячи з формули , де - питома густина заліза, - геометричні розміри досліджуваного зразка

2.3.5. Обчислення сумарної відносної похибки результату вимірювання потужності питомих втрат.

Сумарну відносну похибку результату вимірювання потужності питомих втрат обчислюємо за формулою (6.22).
